種類 | 透過型 | |||
長距離 | ||||
型號 | NPN輸出 | CX-411 | CX-412 | CX-413 |
PNP輸出 | CX-411-P | CX-412-P | CX-413-P | |
適用的規格及認證 | EMC指令、RoHS指令、韓國S標志認證(注2) | |||
檢測距離 | 10m | 15m | 30m | |
檢測物體 | φ12mm以上的不透明體(注3) | |||
應差 | - | |||
重復精度 | 0.5mm以下 | |||
電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | |||
消耗電流 | 投光器:15mA以下 | 投光器:20mA以下 | 投光器:25mA以下 | |
輸出 |
| |||
輸出動作 | 可用切換開關選擇入光時ON/非入光時ON | |||
短路保護 | 配備 | |||
反應時間 | 1ms以下 | 2ms以下 | ||
工作狀態指示燈 | 橙色LED(輸出ON時亮起) 位于受光器上 | |||
穩定指示燈 | 綠色LED(穩定入光時、穩定非入光時亮起) 位于受光器上 | |||
電源指示燈 | 綠色LED(通電時亮起) 位于投光器上 | |||
靈敏度調節器 | 持續可變調節器 安裝于透過型傳感器的受光器上 | |||
防干擾功能 | 有了防干擾濾光器(另售) | - | ||
耐 | 保護構造 | IP67(IEC)、防浸型 | ||
使用環境溫度 | -25?+55℃(注意不可結露、結冰)、存儲時:-30?+70℃ | |||
使用環境濕度 | 35?85%RH、存儲時:35?85%RH | |||
使用環境照明度 | 白熾燈:受光面照明度3,000lx以下 | |||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |||
絕緣電阻 | 所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表 | |||
耐振動 | 頻率10?500Hz 雙振幅1.5mm(MAX.10G) XYZ各方向2小時 | |||
耐沖擊 | 頻率500m/s2(約50G) XYZ各方向3次 | |||
投光元件(調制式) | 紅色LED | 紅外LED | ||
投光波峰波長 | 680nm | 870nm | 850nm | |
材質 | 外殼:PBT(聚對苯二甲酸乙二醇酯)、透鏡:丙烯(CX-48□聚碳酸酯)、 | |||
電纜 | 0.2mm2 3芯(透過型投光器:2芯)橡皮電纜,長2m | |||
電纜延長 | 0.3mm2以上的電纜全長可延長至100m(透過型:投光器和受光器各1根) | |||
重量 | 本體重量 | 投光器:約45g、受光器:約50g | ||
包裝重量 | 約100g | |||
附件 | - |
(注1):無指定的測量條件為使用環境溫度=+23℃。
(注2):韓國S標志的認證品為CX-411、CX-412。
(注3):如果安裝了狹縫透光罩(另售),可檢測?0.5mm的小物體(使用圓形狹縫透光罩時)。
種類 | 回歸反射型 | |||||
帶偏極濾光器 | 長距離 | 透射明型體檢測用 | ||||
型 | NPN輸出 | CX-491 | CX-493 | CX-481 | CX-483 | CX-482 |
PNP輸出 | CX-491-P | CX-493-P | CX-481-P | CX-483-P | CX-482-P | |
適用的規格及認證 | EMC指令、RoHS指令、韓國S標志認證(注2) | |||||
檢測距離 | 3m(注3) | 5m(注3) | 50?500mm | 50?1,000mm | 0.1?2m | |
檢測物體 | φ50mm以上的 | φ50mm以上的 | φ50mm以上的 | |||
應差 | - | |||||
重復精度 | 0.5mm以下 | |||||
電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | |||||
消耗電流 | 13mA以下 | 10mA以下 | ||||
輸出 |
| |||||
輸出動作 | 可用切換開關選擇入光時ON/非入光時ON | |||||
短路保護 | 配備 | |||||
反應時間 | 1ms以下 | |||||
工作狀態指示燈 | 橙色LED(輸出ON時亮起) 透過型位于受光器上 | |||||
穩定指示燈 | 綠色LED(穩定入光時、穩定非入光時亮起) 透過型位于受光器上 | |||||
電源指示燈 | - | |||||
靈敏度調節器 | 持續可變調節器 安裝于透過型傳感器的受光器上 | |||||
防干擾功能 | 配備(2臺傳感器可緊貼安裝) | |||||
耐 | 保護構造 | IP67(IEC)、防浸型 | ||||
使用環境溫度 | -25?+55℃(注意不可結露、結冰)、存儲時:-30?+70℃ | |||||
使用環境濕度 | 35?85%RH、存儲時:35?85%RH | |||||
使用環境照明度 | 白熾燈:受光面照明度3,000lx以下 | |||||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |||||
絕緣電阻 | 所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表 | |||||
耐振動 | 頻率10?500Hz 雙振幅1.5mm(MAX.10G) XYZ各方向2小時 | |||||
耐沖擊 | 頻率500m/s2(約50G) XYZ各方向3次 | |||||
投光元件(調制式) | 紅色LED | 紅外LED | ||||
投光波峰波長 | 680nm | 650nm | 870nm | |||
材質 | 外殼:PBT(聚對苯二甲酸乙二醇酯)、 | |||||
電纜 | 0.2mm2 3芯(透過型投光器:2芯)橡皮電纜,長2m | |||||
電纜延長 | 0.3mm2以上的電纜全長可延長至100m(透過型:投光器和受光器各1根) | |||||
重量 | 本體重量 | 約50g | ||||
包裝重量 | 約80g | |||||
附件 | RF-230(反射鏡):1個 |
(注1):無指定的測量條件為使用環境溫度=+23℃。
(注2):韓國S標志的認證品為CX-491、CX-493、CX-481、CX-482。

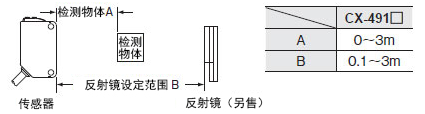

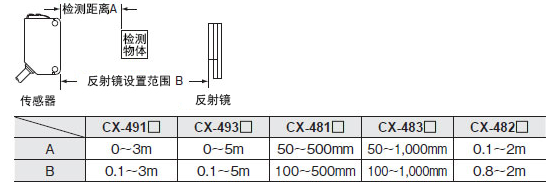

(注3):回歸反射型傳感器的檢測距離和檢測物體是相對于反射鏡RF-230的值。此外,檢測距離表示檢測物體的可檢測范圍。下表中的檢測距離A因檢測物體的形狀等不同,可能發生變化。請務必使用實際的檢測物體進行動作確認。
(注4):使用前,請務必通過實際檢測進行確認。
種類 | 擴散反射型 | |||||
窄視角型 | ||||||
型 | NPN輸出 | CX-424 | CX-421 | CX-422 | CX-425 | CX-423 |
PNP輸出 | CX-424-P | CX-421-P | CX-422-P | CX-425-P | CX-423-P | |
適用的規格及認證 | EMC指令、RoHS指令、韓國S標志認證(注2) | |||||
檢測距離 | 100mm(注3) | 300mm(注3) | 800mm(注3) | 1700mm(注3) | 70?300mm | |
檢測物體 | 不透明體、半透明體、透明體(注4) | 不透明體、半透明體、透明體(注4) | ||||
應差 | 動作距離的15%以下(注3) | |||||
重復精度 | 1mm以下 | 0.5mm以下 | ||||
電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | |||||
消耗電流 | 13mA以下 | 15mA以下 | 18mA以下 | 15mA以下 | ||
輸出 |
| |||||
輸出動作 | 可用切換開關選擇入光時ON/非入光時ON | |||||
短路保護 | 配備 | |||||
反應時間 | 1ms以下 | 2ms以下 | 1ms以下 | |||
工作狀態指示燈 | 橙色LED(輸出ON時亮起) 透過型位于受光器上 | |||||
穩定指示燈 | 綠色LED(穩定入光時、穩定非入光時亮起) 透過型位于受光器上 | |||||
電源指示燈 | - | |||||
靈敏度調節器 | 持續可變調節器 安裝于透過型傳感器的受光器上 | |||||
防干擾功能 | 配備(2臺傳感器可緊貼安裝) | |||||
環 | 保護構造 | IP67(IEC)、防浸型 | ||||
使用環境溫度 | -25?+55℃(注意不可結露、結冰)、存儲時:-30?+70℃ | |||||
使用環境濕度 | 35?85%RH、存儲時:35?85%RH | |||||
使用環境照明度 | 白熾燈:受光面照明度3,000lx以下 | |||||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |||||
絕緣電阻 | 所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表 | |||||
耐振動 | 頻率10?500Hz 雙振幅1.5mm(MAX.10G) XYZ各方向2小時 | |||||
耐沖擊 | 頻率500m/s2(約50G) XYZ各方向3次 | |||||
投光元件(調制式) | 紅外LED | 紅色LED | ||||
投光波峰波長 | 860nm | 850nm | 645nm | |||
材質 | 外殼:PBT(聚對苯二甲酸乙二醇酯)、透鏡:丙烯(CX-48□聚碳酸酯)、 | |||||
電纜 | 0.2mm2 3芯(透過型的投光器:2芯) 橡皮電纜,長2m | |||||
電纜延長 | 0.3mm2以上的電纜全長可延長至100m(透過型:投光器和受光器各1根) | |||||
重量 | 本體重量 | 約50g | ||||
包裝重量 | 約60g | |||||
附件 | - |
(注1):無指定的測量條件為使用環境溫度=+23℃。
(注2):韓國S標志的認證品為CX-424、CX-421、CX-422、CX-423。
(注3):擴散反射型傳感器的檢測距離與應差是相對于白色無光澤紙(200×200mm)的數值。
(注4):使用前,請務必通過實際檢測進行確認。
種類 | 距離設定反射型 | ||||
小光點 | |||||
型 | NPN輸出 | CX-441 | CX-443 | CX-444 | CX-442 |
PNP輸出 | CX-441-P | CX-443-P | CX-444-P | CX-442-P | |
適用的規格及認證 | EMC指令、RoHS指令、韓國S標志認證(注2) | ||||
距離設定范圍(注3) | 20?50mm | 20?100mm | 40?300mm | ||
檢測距離 | 2?50mm | 15?100mm | 20?300mm | ||
應差 | 動作距離的2%以下(白色無光澤紙) | 動作距離的5%以下 | |||
重復精度 | 沿檢測軸:1mm以下,垂直于檢測軸:0.2mm以下(使用白色無光澤紙) | ||||
電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | ||||
消耗電流 | 20mA以下 | ||||
輸出 |
| ||||
輸出動作 | 可用切換開關選擇檢測時ON/非檢測時ON | ||||
短路保護 | 配備 | ||||
反應時間 | 1ms以下 | ||||
工作狀態指示燈 | 橙色LED(輸出ON時亮起) | ||||
穩定指示燈 | 綠色LED(安定動作時亮起)(注4) | ||||
距離設定調節器 | 配備機械式5圈調節器 | ||||
檢測模式 | 可用檢測模式切換輸入選擇BGS/FGS功能 | ||||
自動防干擾功能 | 配備 | ||||
耐 | 保護構造 | IP67(IEC)、防浸型 | |||
使用環境溫度 | -25?+55℃(注意不可結露、結冰)、 | ||||
使用環境濕度 | 35?85%RH、存儲時:35?85%RH | ||||
使用環境照明度 | 白熾燈:受光面照明度3,000lx以下 | ||||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||
絕緣電阻 | 所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表 | ||||
耐振動 | 頻率10?500Hz 雙振幅3mm(MAX.50G) XYZ各方向2小時 | ||||
耐沖擊 | 頻率500m/s2(約50G) XYZ各方向3次 | ||||
投光元件(調制式) | 紅色LED(投光波峰波長:650nm、調制式) | ||||
光點直徑 | 約φ2mm | 約φ6.5mm | 約φ9mm | 約□15mm | |
材質 | 外殼:PBT(聚對苯二甲酸乙二醇酯)、 | ||||
電纜 | 0.2mm20.2mm2 4芯橡皮電纜,長2m | ||||
電纜延長 | 0.3mm2以上的電纜全長可延長至100m | ||||
重量 | 本體重量 | 約55g | |||
包裝重量 | 約65g |
(注1):無指定的測量條件為使用環境溫度=+23℃。
(注2):韓國S標志的認證品為CX-441、CX-443、CX-444、CX-442。

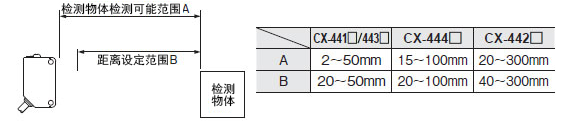

(注3):距離設定范圍是指距離設定調節器可設定的最大檢測距離范圍??蓮?mm[CX-444(-P)為15mm、CX-442(-P)為20mm]起檢測受檢物體。
(注4):有時檢測會因設置狀態和檢測物體而不穩定。設置本產品后,請務必通過實際檢測進行確認。
(注5):有時檢測會因設置狀態和檢測物體而不穩定。設置本產品后,請務必通過實際檢測進行確認。
種類 | 透過型 | |||
型 | NPN輸出 | CX-414A-C05 | CX-414B-C05 | |
PNP輸出 | CX-414A-P-C05 | CX-414B-P-C05 | ||
檢測距離 | 2m | |||
檢測物體 | φ10mm以上的不透明體 | |||
電源電壓 | 12V?24V DC±10% 脈動P-P10%以下 | |||
消耗電流 | 投光器:20mA以下 | |||
輸出 |
| |||
輸出動作 | 入光時ON | 非入光時ON | ||
短路保護 | 配備 | |||
反應時間 | 1ms以下 | |||
工作狀態指示燈 | 橙色LED(輸出ON時亮起) 透過型位于受光器上 | |||
穩定顯示燈 | 綠色LED(穩定入光時、穩定非入光時亮起) 透過型位于受光器上 | |||
電源表示燈 | 綠色LED(通電時亮起) 位于投光器上 | |||
環 | 保護構造 | IP67(IEC) | ||
使用環境溫度 | -25℃~+55℃(注意不可結露、結冰)、存儲時:-30℃~+70℃ | |||
使用環境濕度 | 35%RH~85%RH、存儲時:35%RH~85%RH | |||
使用環境照明度 | 白熾燈:受光面照明度3,000lx以下 | |||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |||
絕緣電阻 | 所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表 | |||
耐振動 | 頻率10Hz~500Hz 雙振幅1.5mm(MAX.10G) XYZ各方向2小時(非通電狀態) | |||
耐沖擊 | 加速度500m/s2(約50G) XYZ各方向3次(非通電狀態) | |||
投光元件(調制式) | 紅外線LED(調制式) 發光波長:940nm | |||
接地方式 | 未接地 | |||
安裝扭矩 | 0.5N·m以下 | |||
材質 | 透鏡 | 材質:丙烯 顏色:黑色 | ||
外殼 | 材質:PBT 顏色:黑色 | |||
顯示蓋 | 材質:丙烯 顏色:灰色透明 | |||
電纜 | 種類 | 0.2mm2 橡皮電纜(投光器:2芯,受光器:3芯) | ||
標準長度 | 0.5m | |||
電纜延長 | 投光器和受光器各0.3mm2以上的電纜,全長可延長至100m | |||
區分(配色) | 褐:+V 藍:0V 黑:檢測輸出 | |||
重量 | 本體重量 | 投光器:約20g,受光器:約20g | ||
包裝重量 | 約50g |
(注1):無指定的測量條件為使用環境溫度=+23℃。
種類 | 透過型 | ||||
長檢測距離 | |||||
入光時ON | 遮光時ON | 入光時ON | 遮光時ON | ||
型 | NPN輸出 | CX-411A-C05 | CX-411B-C05 | CX-412A-C05 | CX-412B-C05 |
PNP輸出 | CX-411A-P-C05 | CX-411B-P-C05 | CX-412A-P-C05 | CX-412B-P-C05 | |
適用標準 | EMC指令、RoHS指令 | ||||
檢測距離 | 10m | 15m | |||
檢測物體 | φ12mm以上的不透明體(注2) | ||||
應差 | - | ||||
重復精度 | 0.5mm以下 | ||||
電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | ||||
消耗電流 | 投光器:15mA以下 | 投光器:20mA以下 | |||
輸出 |
| ||||
短路保護 | 配備 | ||||
反應時間 | 1ms以下 | ||||
工作狀態指示燈 | 橙色LED(輸出ON時亮起) 透過型位于受光器上 | ||||
穩定指示燈 | 綠色LED(穩定入光時、穩定非入光時亮起) 透過型位于受光器上 | ||||
電源指示燈 | 綠色LED(通電時亮起) 位于投光器上 | ||||
靈敏度調節器 | - | ||||
防干擾功能 | [有了防干擾濾光器(另售),2套傳感器可貼近安裝在一起(檢測距離:5m)] | - | |||
耐 | 保護構造 | IP67(IEC)、防浸型 | |||
使用環境溫度 | -25?+55℃(注意不可結露、結冰)、存儲時:-30?+70℃ | ||||
使用環境濕度 | 35?85%RH、存儲時:35?85%RH | ||||
使用環境照明度 | 白熾燈:受光面照明度3,000lx以下 | ||||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||
絕緣電阻 | 所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表 | ||||
耐振動 | 頻率10?500Hz 雙振幅1.5mm(MAX.10G) XYZ各方向2小時 | ||||
耐沖擊 | 頻率500m/s2(約50G) XYZ各方向3次 | ||||
投光元件(調制式) | 紅色LED | 紅外LED | |||
投光波峰波長 | 680nm | 870nm | |||
材質 | 外殼:PBT(聚對苯二甲酸乙二醇酯)、 | ||||
電纜 | 0.2mm2 3芯(透過型投光器:2芯)橡皮電纜,長0.5m | ||||
電纜延長 | 0.3mm2以上的電纜全長可延長至100m(透過型:投光器和受光器各1根) | ||||
重量 | 本體重量 | 投光器:約20g、受光器:約20g | |||
包裝重量 | 約50g |
(注1):無指定的測量條件為使用環境溫度=+23℃。
(注2):如果安裝了狹縫透光罩(另售),可檢測?0.5mm的小物體(使用圓形狹縫透光罩時)
種類 | 回歸反射型 | ||
帶偏極濾光器 | |||
入光時ON | 遮光時ON | ||
型 | NPN輸出 | CX-491A-C05-Y | CX-491B-C05-Y |
PNP輸出 | CX-491A-P-C05-Y | CX-491B-P-C05-Y | |
適用標準 | EMC指令、RoHS指令 | ||
檢測距離 | 3m(注2) | ||
檢測物體 | φ50mm以上的不透明體、半透明體、鏡面體(注2)(注3) | ||
應差 | - | ||
重復精度 | 0.5mm以下 | ||
電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | ||
消耗電流 | 13mA以下 | ||
輸出 |
| ||
短路保護 | 配備 | ||
反應時間 | 1ms以下 | ||
工作狀態指示燈 | 橙色LED(輸出ON時亮起) 透過型位于受光器上 | ||
穩定指示燈 | 綠色LED(穩定入光時、穩定非入光時亮起) 透過型位于受光器上 | ||
電源指示燈 | - | ||
靈敏度調節器 | - | ||
防干擾功能 | 配備(2臺傳感器可緊貼安裝) | ||
耐 | 保護構造 | IP67(IEC)、防浸型 | |
使用環境溫度 | -25?+55℃(注意不可結露、結冰)、存儲時:-30?+70℃ | ||
使用環境濕度 | 35?85%RH、存儲時:35?85%RH | ||
使用環境照明度 | 白熾燈:受光面照明度3,000lx以下 | ||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||
絕緣電阻 | 所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表 | ||
耐振動 | 頻率10?500Hz 雙振幅1.5mm(MAX.10G) XYZ各方向2小時 | ||
耐沖擊 | 頻率500m/s2(約50G) XYZ各方向3次 | ||
投光元件(調制式) | 紅色LED | ||
投光波峰波長 | 680nm | ||
材質 | 外殼:PBT(聚對苯二甲酸乙二醇酯)、 | ||
電纜 | 0.2mm2 3芯(透過型投光器:2芯)橡皮電纜,長0.5m | ||
電纜延長 | 0.3mm2以上的電纜全長可延長至100m(透過型:投光器和受光器各1根) | ||
重量 | 本體重量 | 約20g | |
包裝重量 | 約30g |
(注1):無指定的測量條件為使用環境溫度=+23℃。
(注2):回歸反射型傳感器的檢測距離和檢測物體是相對于反射鏡RF-230(另售)的值。此外,檢測距離表示檢測物體的可檢測范圍。
下表中的檢測距離A因檢測物體的形狀等不同,可能發生變化。請務必使用實際的檢測物體進行動作確認。
(注3): 使用前,請務必通過實際檢測進行確認。
種類 | 限定反射型 | ||||
入光時ON | 非入光時ON | 入光時ON | 非入光時ON | ||
型號 | NPN輸出 | CX-461A-C05 | CX-461B-C05 | CX-462A-C05 | CX-462B-C05 |
PNP輸出 | CX-461A-P-C05 | CX-461B-P-C05 | CX-462A-P-C05 | CX-462B-P-C05 | |
適用標準 | EMC指令、RoHS指令 | ||||
檢測距離 | 10~40mm(中心23mm)(注2) | 10~70mm(中心40mm)(注2) | |||
檢測點 | 約5×30mm(縱×橫) | 約5×30mm(縱×橫) | |||
應差 | 8%以下(注2) | ||||
重復精度 | 1mm以下 | ||||
電源電壓 | 12~24V DC±10% 脈動P-P 10%以下 | ||||
消耗電流 | 15 mA 以下 | ||||
輸出 |
| ||||
短路保護 | 配備(自動恢復) | ||||
反應時間 | 1 ms以下 | ||||
工作狀態指示燈 | 橙色LED(輸出ON時亮起) | ||||
穩定指示燈 | 綠色LED(穩定入光時、穩定非入光時亮起) | ||||
靈敏度調節器 | 無 | ||||
防干擾功能 | 配備(2臺傳感器可緊貼安裝) | ||||
環 | 保護構造 | IP67(IEC) | |||
使用環境溫度 | -25~+55℃(注意不可結露、結冰),存儲時:-30~+70℃ | ||||
使用環境濕度 | 35~85%RH,存儲時:35~85%RH | ||||
使用環境照明度 | 白熾光:受光面照明度5,000lx以下 | ||||
耐電壓 | AC1,000V 1分鐘 (所有電源連接端子與外殼之間) | ||||
絕緣電阻 | 所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表 | ||||
耐振動 | 頻率10~500Hz 雙振幅1.5mm(MAX.10G) X,Y和Z各方向2小時 | ||||
耐沖擊 | 加速度500m/s2(約50G) XY和Z各方向3次 | ||||
投光元件 | 紅色LED 投光波峰波長: 630nm | ||||
材質 | 外殼: PBT(聚對苯二甲酸乙二醇酯),透鏡:丙烯,顯示罩:丙烯 | ||||
電纜 | 0.2mm23芯橡皮電纜 長0.5m | ||||
電纜延長 | 0.3mm2以上的電纜、全長可延長至100m | ||||
重量 | 本體重量: 約20g 包裝重量: 約30g |
(注1): 無指定的測量條件為使用環境溫度=+23℃です。
(注2): 限定反射型傳感器的檢測距離與應差是相對于白色無光澤紙(100×100mm)的數值。
種類 | 距離設定反射型 | ||||
型號 | NPN輸出 | CX-445A | CX-445B | CX-446A | X-446B |
距離設定范圍 | 20~50mm | 50~200mm | |||
檢測距離 | 10~50mm | 40~200mm | |||
應差 | 動作距離的2%以下 | 動作距離的5%以下 | |||
重復精度 | 沿檢測軸:1mm以下,垂直于檢測軸:0.2mm以下 | ||||
電源電壓 | 12~24V DC±10% 脈動P~P10%以下 | ||||
消耗電流 | 20mA以下 | ||||
輸出 |
| ||||
輸出動作 | 入光時ON | 非入光時ON | 入光時ON | 非入光時ON | |
短路保護 | 配備(自動恢復) | ||||
反應時間 | 1 ms以下 | ||||
工作狀態指示燈 | 橙色LED(輸出ON時亮起) | ||||
穩定指示點 | 綠色LED(穩定動作時亮起) | ||||
電源指示燈 | 綠色LED(通電時亮起) | ||||
距離設定調節器 | 配備機械式5圈調節器 | ||||
檢測模式 | BGS功能 | ||||
防干擾功能 | 配備 | ||||
環 | 保護構造 | IP67(IEC) | |||
使用環境溫度 | -25~+55℃(注意不可結露、結冰),存儲時:-30~+70℃ | ||||
使用環境濕度 | 35~85%RH,存儲時:35~85%RH | ||||
使用環境照度 | 白熾光:受光面照明度3,000lx以下 | ||||
耐電壓 | AC1,000V 1分鐘 (所有電源連接端子與外殼之間) | ||||
絕緣電阻 | 所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表 | ||||
耐振動 | 頻率10~500Hz 雙振幅3mm(MAX.50G) X,Y和Z各方向2小時 | ||||
耐沖擊 | 加速度500m/s2(約50G) X,Y和Z方向各3次 | ||||
投光元件 | 紅色LED(投光波峰波長:650nm、調制式) | ||||
光點直徑 | 約Φ7mm(距離為10mm時)、約Φ8mm(距離為50mm時)、 約Φ10mm(距離為100mm時)、約□11.5mm(距離為200mm時) | ||||
材質 | 外殼: PBT(聚對苯二甲酸乙二醇酯),透鏡:聚碳酸酯,顯示罩:聚碳酸酯 | ||||
電纜 | 0.2mm23芯橡皮電纜 長2m | ||||
電纜延長 | 0.3mm2以上的電纜、全長可延長至100m | ||||
重量 | 本體重量: 約55g 包裝重量: 約65g |
(注):檢測距離,應差與重復精度是相對于白色無光澤紙(100×100mm)的數值。
型號 | NPN輸出 | CX-461A |
電源電壓 | 10~24V DC±10% 脈動P-P 10%以下 | |
消費電流 | 15 mA 以下 | |
輸出 | 輸出 | NPN開路集電極晶體管輸出 |
輸出工作 | 入光時ON | |
短路保護 | 裝備(自動恢復) | |
負載電流 | 100mA以下 | |
外加電壓 | 30V DC 以下(輸出·0之間) | |
殘留電壓 | NPN: | |
逆接保護 | 裝備 | |
應答時間 | 1ms以下 | |
投光二極體 | 紅色LED(調制式) 發光波長: 630nm | |
受光體 | 光電IC | |
表示燈 | 動作表示燈 | 橙色LED(輸出ON時點燈) |
安定表示燈 | 綠色LED(穩定入光時和穩定非入光時點燈) | |
感度調節器 | 無 | |
干涉防止機能 | 裝備(兩臺傳感器可安裝在一起) | |
檢測距離 | 白色無光紙:檢出距離范圍10mm~40mm(中心23mm)。 | |
檢測光束大小 | 30mm×5mm(檢出距離30mm時) | |
應差 | 8%以下 | |
重復精度 | 1m以下(檢測軸垂直方向) | |
使用環境溫度 | -25~+55℃(注意不可結露、結冰) 儲存:-30~+70℃ | |
使用環境濕度 | 35~85%RH | |
使用環境照明度 | 白熾光:受光面照明度5,000lx以下 | |
保護構造 | IP67(IEC) | |
耐振動 | 頻率10Hz~500Hz 雙振幅1.5mm/MAX.10G XYZ各方向2小時(非通電狀態) | |
耐沖擊 | 加速度500m/s2(約50G)XYZ個方向3次(非通電狀態) | |
耐電壓 | AC1,000V 1分鐘 (電源線與外殼之間) | |
絕緣電阻 | DC 250V的高阻表 20MΩ以上 | |
接地方式 | 懸空 | |
安裝扭力 | 0.5N·m以下 | |
材質 | 透鏡 | 材質:PMMA 色:紅色透明 |
外殼 | 材質:PBT 色:黑色 | |
電纜線 | 種類 | 0.2mm23芯橡皮電纜 |
標準長 | 2m | |
電纜線延長 | 0.3mm2以上的電纜,全長可延長至100m | |
區別(配色) | 茶:+V 青:0V 黑:輸出出力 | |
質量 | 約50g 捆包:約60g |
(注1):無指定測量條件是指使用環境溫度=+23℃。
(注2):檢測距離及應差,是以白色無光澤紙(100×100mm)為檢測物體的。
(注3):由于受安裝條件和被檢測物體的不同等因素影響,可能會導致檢測不穩定。在實際操作中安裝好本產品后,請務必先確認后在進行使用。
