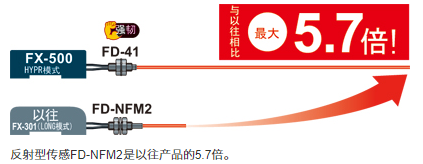

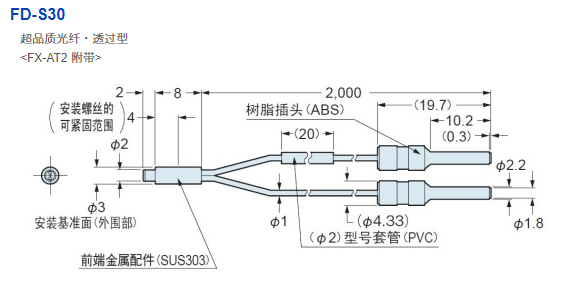

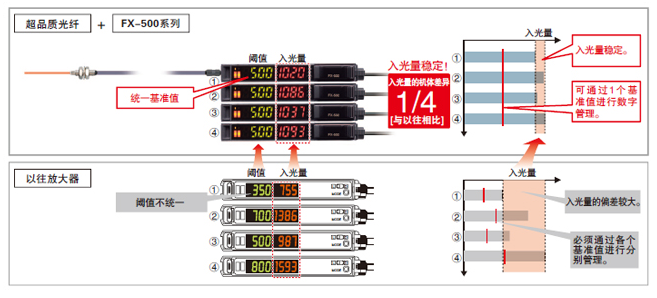

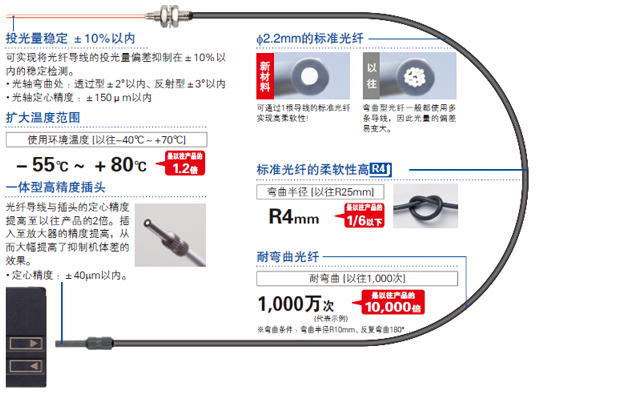

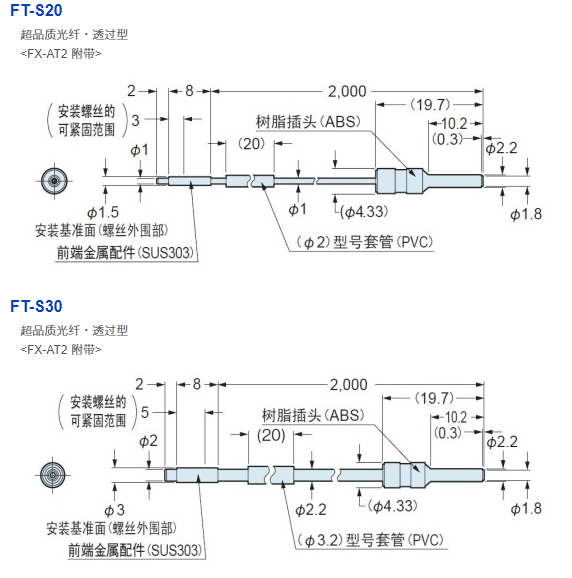

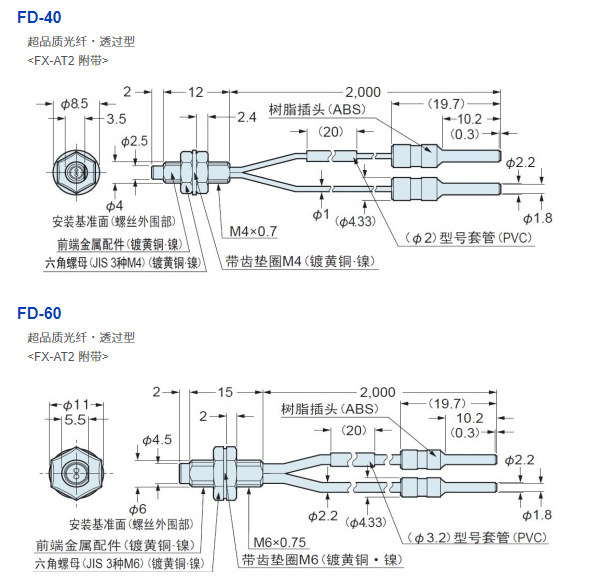

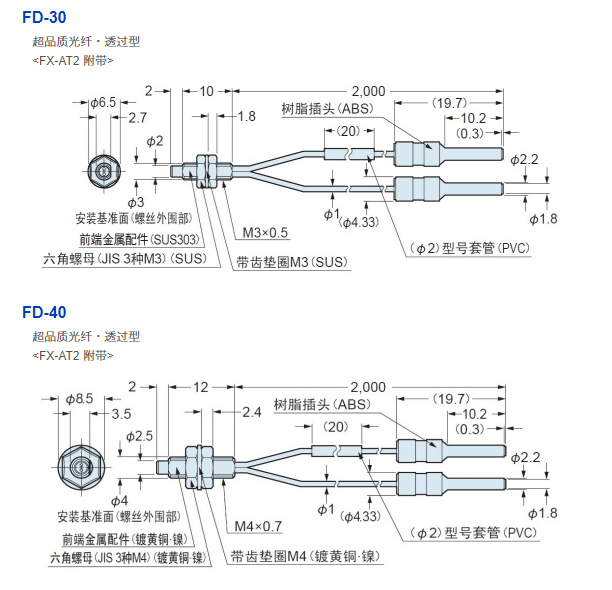

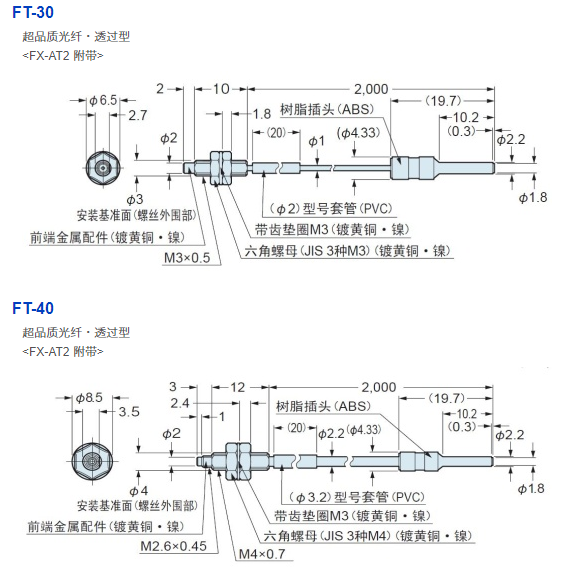

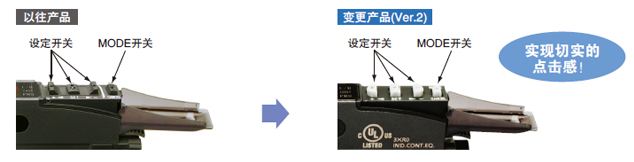

連接器型

電纜型

型
  號

NPN輸出

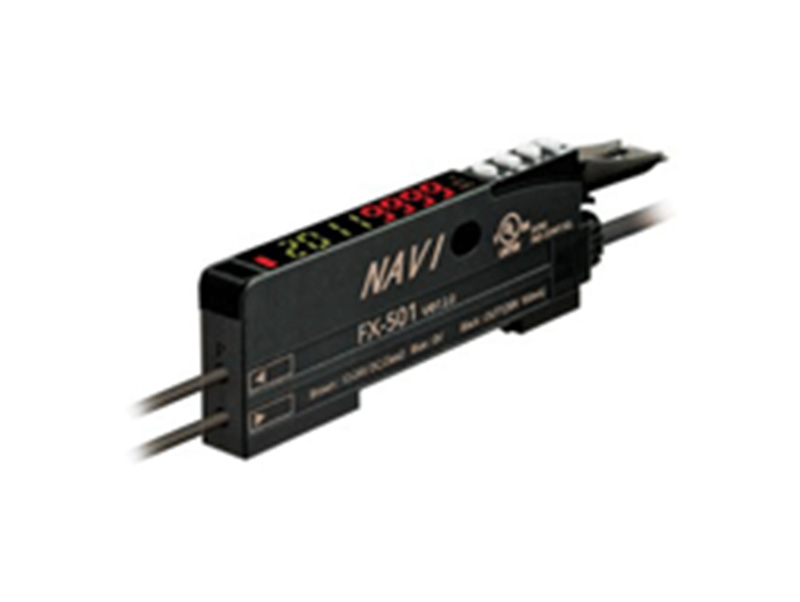

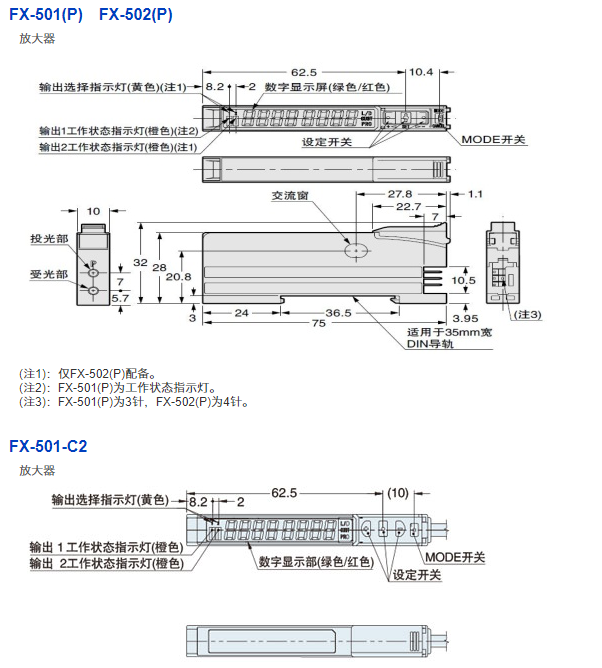

FX-501

FX-501-C2

FX-502

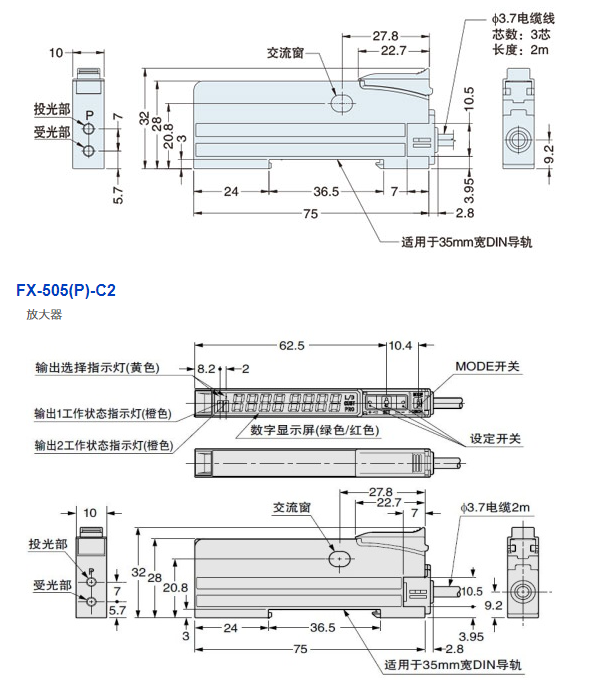

FX-505-C2

PNP輸出

FX-501P

-

FX-502P

FX-505P-C2

符合CE標準

EMC指令、RoHS指令

電源電壓

12~24V DC±10%　脈動P-P10%以下

24V DC+10-15%　脈動P-P10%以下

12~24V DC±10%　脈動P-P10%以下

消耗電流

通常時：960mW以下
  (電源電壓24V時，消耗電流40mA以下，電纜型的監控電流輸出除外)
  ECO模式時：680mW以下
  (電源電壓24V時，消耗電流28mA以下，電纜型的監控電流輸出除外)

通常時：960mW以下
  (電源電壓24V時，消耗電流40mA以下)
  ECO模式時：680mW以下
  (電源電壓24V時，消耗電流28mA以下)

通常時：960mW以下
  (電源電壓24V時，消耗電流40mA以下，電纜型的監控電流輸出除外)
  ECO模式時：680mW以下
  (電源電壓24V時，消耗電流28mA以下，電纜型的監控電流輸出除外)

輸出
  (雙輸出型?電纜型為輸出1、輸出2)

  NPN開路集電極晶體管
  ?最大流入電流：100mA(雙輸出型?模擬輸出型為50mA)(注2)
  ?外加電壓：30V DC以下(輸出和0V之間)
  ?剩余電壓：2V以下(注3)(最大流入電流的條件下)


  PNP開路集電極晶體管
  ?最大源電流：100mA(雙輸出型?模擬輸出型為50mA)(注2)
  ?外加電壓：30V DC以下(輸出和＋V之間)
  ?剩余電壓：2V以下(注3)(最大源電流的條件下)

輸出點數

1點

2點

輸出動作

可用L/D模式切換入光時ON或非入光時ON

短路保護

配備

響應時間

H-SP：25μs以下、FAST：60μs以下、STD：250μs以下、LONG：2ms以下、U-LG：4ms以下、HYPR：24ms以下　切換式

監控電流
  輸出

-

-

-

輸出電流：
  約4?20mA
  [H-SP、FAST、STD：顯示0?4,000、LONG：顯示0?8,000 (注4)]、
  響應時間：2ms以下
  零點：4mA±1%F.S.以內、
  跨距：16mA±5%F.S.以內、
  直線性：±3%F.S.以內、
  負載電阻：0?250Ω

外部輸入
  (雙輸出型
  切換輸出2)

-

< NPN輸出型>
  NPN無觸點輸入
  ?信號條件
  　High：+8V?+V DC或斷開
  　Low：0?+1.2V DC(源電流0.5mA)
  ?輸入阻抗：約10kΩ


  PNP無觸點輸入
  ?信號條件
  　High：+4V?+V DC(信號條件3mA)
  　Low：0?+0.6V DC或斷開
  ?輸入阻抗：約10kΩ

外部輸入
  對應功能

-

投光停止/教導(全自動、限定、2點教導)/邏輯運算設定/復制功能的鎖定/顯示調整/
  數據庫加載/數據庫保存　切換式

靈敏度設定方法

2點教導/限定教導/
  全自動教導/手動調節

入光量
  顯示范圍

H-SP/FAST/STD：0?4,000、
  LONG：0?8,000、U-LG/HYPR：0?9,999

定時器功能

OFF延遲定時器/ON延遲定時器/單觸式定時器/ON·OFF延遲定時器/ON延遲·單觸式定時器 有效/無效切換式　定時器時間可變

<輸出1>
  斷開延遲定時器/接通延遲定時器/ONE SHOT定時器/接通?斷開延遲定時器/接通延遲?ONE SHOT定時器
  有效/無效切換式　定時器時間可變

<輸出2>
  斷開延遲定時器/接通延遲定時器/ONE SHOT定時器
  有效/無效切換式　定時器時間可變

定時器
  時間

定時器范圍"ms"：約0.5ms、約1?9,999ms、約1ms為單位/
  定時器范圍"sec."：約0.5s、約1?32s、約1s為單位/
  定時器范圍"1/10ms"：約0.05ms、約0.1?999.9ms、約0.1ms為單位
  各輸出分別設定

投光量
  可調節功能

配備　3級(各級為25～100％)+
  自動設定[H-SP為1級(25～100％)]

防干擾功能

配備(注5)　自動/異頻　切換式

各種設定

滯后設定/轉移設定/投光量設定/顯示反轉設定/ECO設定/數據庫加載?保存設定/復制設定/
  代碼設定/復位設定/邏輯運算設定/基準值追蹤周期設定等

保護構造

IP40(IEC)

使用環境溫度

-10?+55℃
  [4?7臺緊貼時：-10?+50℃、8?16臺緊貼時(電纜型為8～12臺)：-10?+45℃]
  (注意不可結露、結冰)、
  存儲時：-20?+70℃

投光元件
  (調制式)

紅色LED(投光波峰波長：643nm)

材質

外殼、外罩：聚碳酸酯(注6)、開關：聚酯類彈性體

電纜

-

0.2mm23芯橡皮電纜，長2m

-

0.2mm26芯橡皮電纜，長2m

電纜延長

-

0.3mm2以上的電纜，全長可延長至100m

-

0.3mm2以上的電纜，全長可延長至100m(電源電壓為12V DC以上)

重量

本體重量：約15g、包裝重量：約70g

本體重量：約60g、包裝重量：約65g

本體重量：約15g、包裝重量：約70g

本體重量：約60g、
  包裝重量：約100g

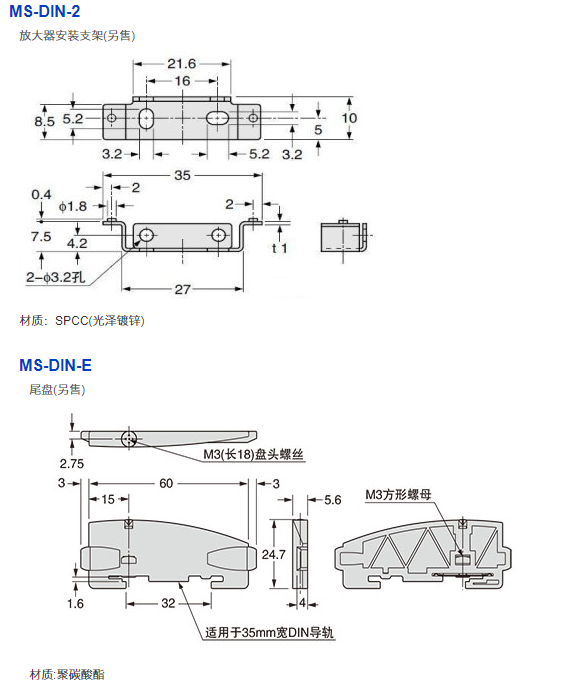

附件

FX-MB1(放大器保護封條)：1套
