關于控制盤用繼電器

控制盤用繼電器為控制盤內使用的繼電器。

備有各可以安裝DIN導軌的端子臺。

控制容量可達20A AC,備有1c/2c/3c/4c等多種產品。

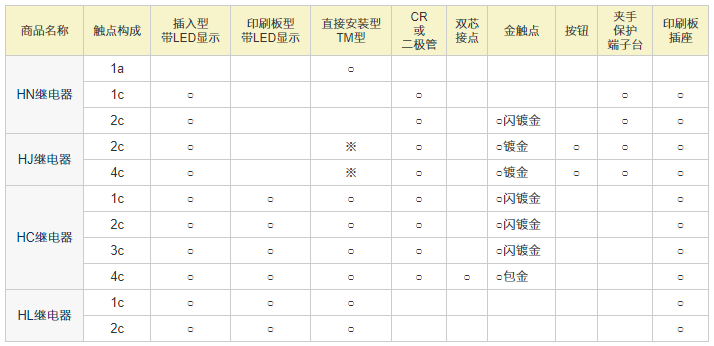

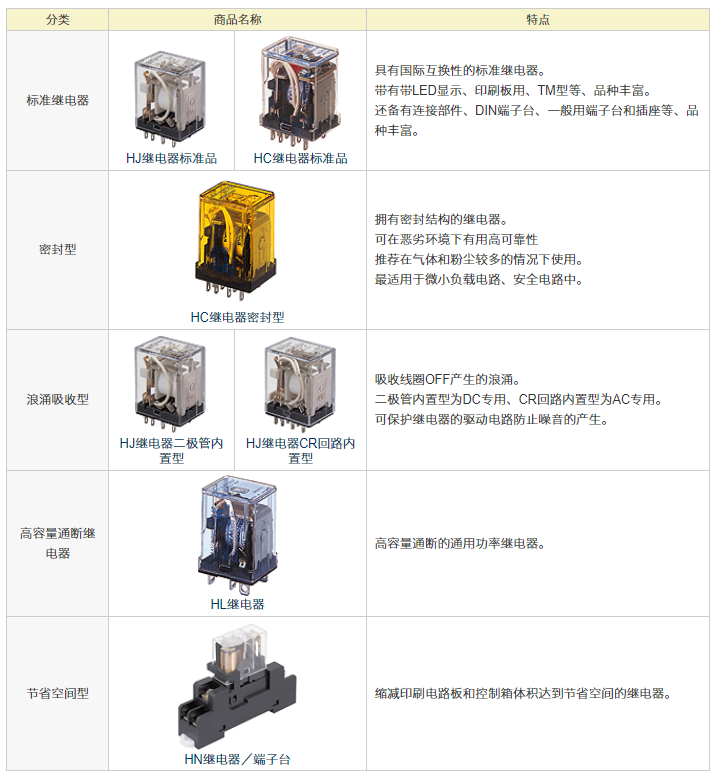

控制盤用繼電器 分類與選型

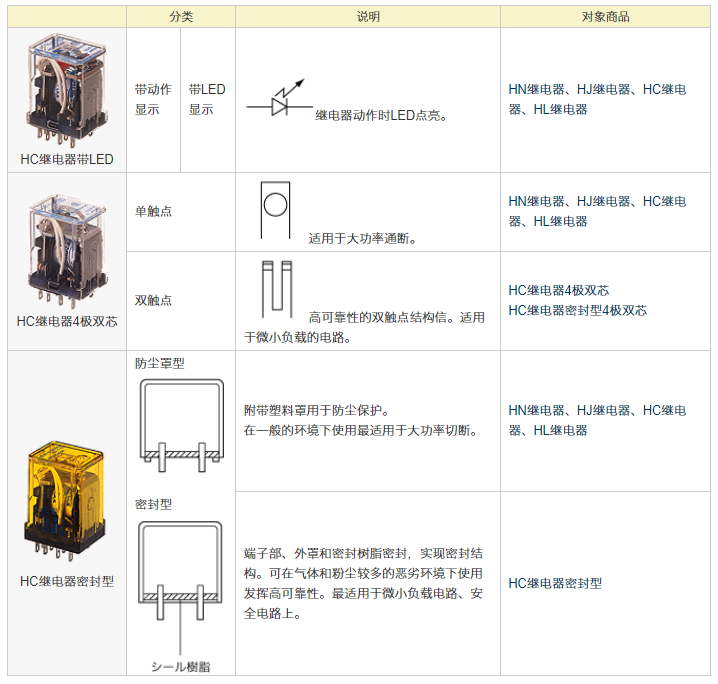

●繼電器動作時、LED或者燈泡點亮。

●方便電路點檢和故障的發現。





繼電器用語說明

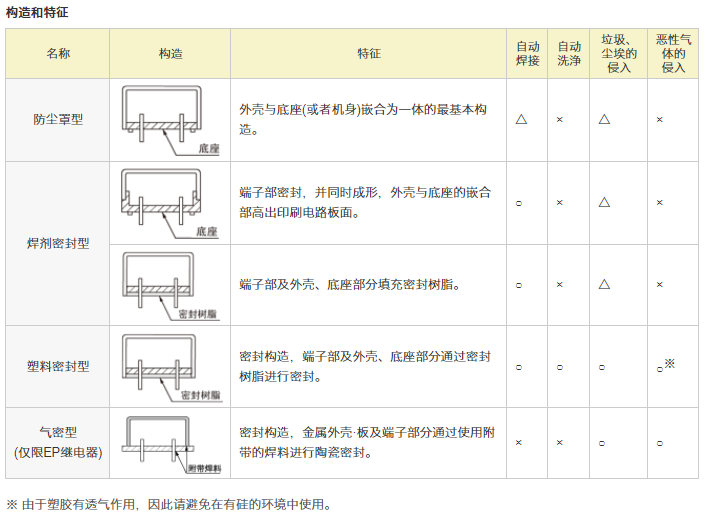

1. 保護構造

■防塵罩型

為防止大量污垢和灰塵進入,采用塑料外殼等外罩。

■焊劑密封型

自動焊接時,該構造可防止助焊劑侵入繼電器內部,但是不能進行清洗。

■塑料密封型

自動焊接時,該構造可防止焊接時的助焊劑和清洗時的清洗液侵入。

減少有害氣體侵入觸點的規格。

■金屬罩密封型

采用了陶瓷和金屬件的密封構造。能有效地防止觸點不受有害氣體、潮氣的侵入。但該類型繼電器不能清洗。




2. 動作機能

■單穩態型

該繼電器通過線圈勵磁變?yōu)镺N,通過無勵磁變?yōu)镺FF。



■單線圈磁保持型

該繼電器的磁保持構造可通過脈沖輸入保持 ON或OFF狀態。通過在一個線圈中施加正負兩極性信號,進行動作(置位)和復位。



■雙線圈磁保持型

該繼電器的磁保持構造中包括2個線圈:設置線圈和復位線圈。通過交互施加同一極性的脈沖,從而進行動作復位。保持繼電器也具有相同的功能。



■帶動作顯示

電氣性或機械性顯示動作、復位狀態,便于維護。(SF繼電器窄長型帶LED顯示)。





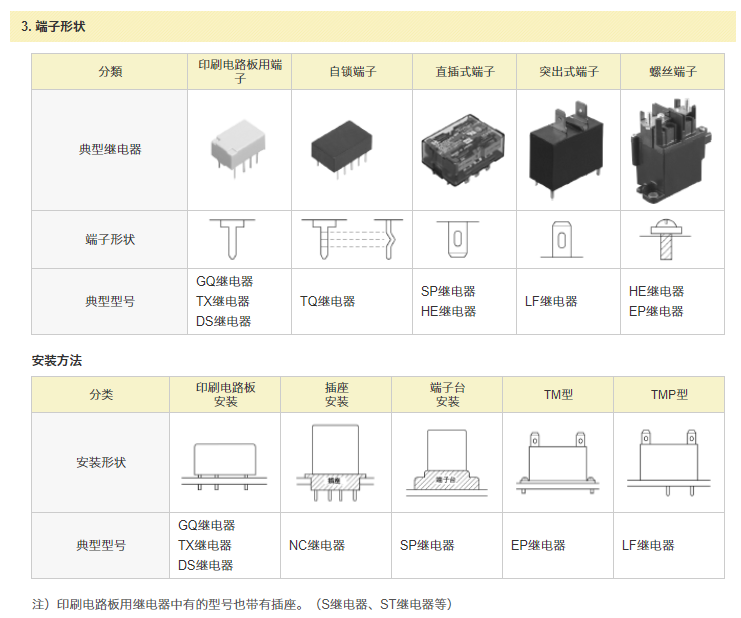

4. 線圈額定

■線圈額定電壓

為了繼電器的正常動作而加在線圈上的標準電壓。為保證通斷壽命, 推薦使用額定電壓。

■吸合電壓(置位電壓)

升高初始狀態的繼電器線圈的輸入電壓,繼電器吸合時的電壓。對于 磁保持繼電器而言,把從復位狀態轉換到置位狀態時的電壓稱為置位電壓。

■釋放電壓(復位電壓)

降低線圈的輸入電壓,繼電器變?yōu)槌跏紶顟B(tài)時的電壓。對于磁保持繼 電器而言,逐漸向復位線圈提高輸入電壓(單線圈磁保持增加反向供電電壓)而返回復位狀態時的電壓稱為復位電壓。

另外,雖然吸合電壓(置位電壓)或釋放電壓(復位電壓)通常是在20℃的溫度條件下測定的,但根據繼電器的不同有時也在25℃的溫度條件下規定,請注意手冊中記載的數值。

■額定動作電流

在線圈上施加線圈額定電壓時通過的電流值。

■線圈電阻

DC型繼電器線圈的直流電阻值,即手冊中標記溫度條件下的值。

(通常環境為20℃,但根據種類的不同也有例外情況,請注意。)

■額定消耗功率

向線圈施加額定電壓時消耗的功率。

(額定消耗功率=線圈額定電壓×額定動作電流)

■最大連續施加電壓

可以向操作線圈施加的電壓允許范圍的最大值。但不是持續允許值。根據環境溫度會有所不同,請確認各種類對應的手冊記載值。

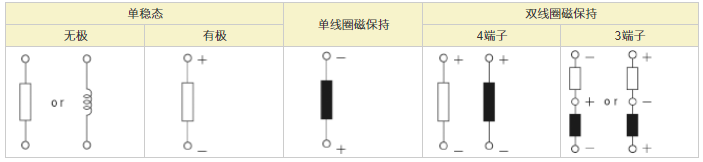

線圈的表示

涂黑的線圈表示通電狀態。磁保持型繼電器的接線圖一般被顯示為復位狀態,因此線圈記號也被顯示為復位線圈通電的狀態。(出口國外的商品有可能情況相反,請注意。)




5. 觸點額定

■觸點構成

觸點電路的構成或觸點數稱為觸點構成。

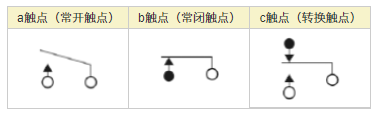

觸點記號



a觸點也稱作NO觸點或接通觸點。

b觸點也稱作NC觸點或斷路觸點。

c觸點也稱作切換觸點或轉換(transfer)觸點

MBB觸點

是b觸點(常閉觸點)開路前a觸點(常開觸點)閉合的觸點構成,Make?Before?Break觸點的簡稱。

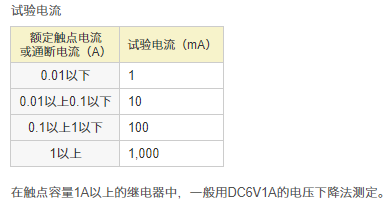

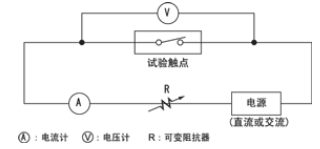

■觸點接觸電阻

指觸點之間接觸的觸點接觸電阻和端子與接觸彈簧的導體電阻的總電阻。接觸電阻的測定用下圖的電壓下降法進行。測定電流如下表所規定。(根據JIS C 5442。)





■觸點材質

繼電器觸點使用的材料。

■觸點容量

是決定通斷性能的基準值,用觸點電壓與觸點電流的組合表示。

■觸點最大允許功率

實用中可無障礙通斷的負載容量的最大值。DC時為W、AC時為VA。 使用時請注意不要超過這個值。

■觸點最大允許電壓

稱為觸點通斷電壓的最大值。使用時請注意不要超過這個值。

■觸點最大允許電流

觸點通斷電流的最大值。使用時請注意不要超過這個值。

觸點通電電流

觸點閉合狀態下,不超過與繼電器觸點端子的其他各部的溫升限度,能夠連續向通斷部分通過的電流。

■最小適用負載

微小負載水平中可通斷的下限標準值。此值根據通斷頻率、環境條件、所要求的接觸電阻變化、絕對值的不同可靠性也不同。若要模擬微少負載控制或接觸電阻100mΩ以下的情況,請使用AgPd觸點的繼電器。建議使用時向本公司確認。


6. 電氣性能

■絕緣電阻

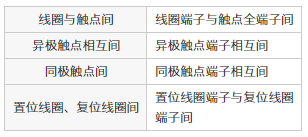

觸點、線圈間、導電端子及(鐵芯框、鐵芯等)非充電金屬部分機構間、或觸點間的絕緣部分阻抗。此值為繼電器單體的值,不含基板區等在內。




■耐電壓

向與絕緣電阻測定部分相同的部分施加1分鐘高電壓時,不會發生絕緣破壞的界限值。檢測漏電電流一般是10mA。但特殊情況可能為1mA、3mA。

■耐浪涌電壓

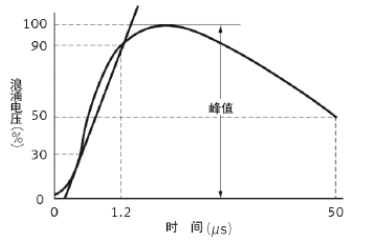

用來表示對雷擊或感性負 載通斷時產生的瞬時異常電壓的耐久性的限界值。浪涌波形根據JEC-212-1981的1.2×50μs的標準沖擊電壓波形來表示。

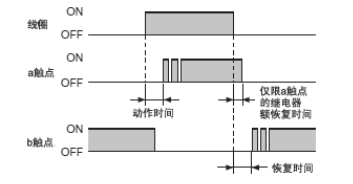

■動作時間(置位時間)

從對繼電器的線圈施加線圈額定電壓時開始,到a觸點接觸為止的時間。不含觸點彈跳時間。對于磁保持繼電器而言,是在復位狀態下從向線圈施加額定電壓開始到a觸點接觸為止的時間。




■恢復時間(復位時間)

從繼電器線圈解除額定電壓時開始到b觸點接觸為止的時間。不含觸點彈跳時間。對于磁保持繼電器而言,是在置位狀態下向復位線圈施加額定電壓開始到b觸點接觸為止的時間。此外,只有a觸點的繼電器的情況(1a、2a)下,是指到觸點打開為止的時間。


觸點彈跳(時間)

繼電器在動作時及復位時由于銜鐵的沖擊或觸點相互的沖擊而產生的觸點間歇通斷現象稱為觸點彈跳,一般用時間表示。


7. 機械性能

■耐沖擊性

耐沖擊性可分為誤動作沖擊與耐久沖擊,有下列意思。


1) 誤動作沖擊

因使用過程中的沖擊而導致閉合的觸點在規 定時間以上不斷開的范圍內的沖擊。另外, 觸點斷開時間規定為10μs以下。

2) 耐久沖擊

是指運輸中或使用中的沖擊沒有引起各部分的損傷,滿足工作特性范圍的沖擊。3軸方向 各進行6次試驗,共進行18次。


■耐振性

耐振性分為誤動作振動和耐久振動,有以下含義。


1) 誤動作振動

是指使用中因振動形成閉合的觸點在規定時間以下不斷開的范圍內的振動。但是,觸點斷開時間的值以誤動作沖擊為準。

2) 耐久振動

是指運輸中或使用中的振動沒有引起各部分的損傷,滿足操作特性范圍的振動。3軸方向各進行試驗2小時,共計進行6小時。



8. 通斷壽命

■機械壽命

是指不向繼電器的觸點通電,向操作線圈加線圈額定電壓,使其以規定的機械性最大工作頻度工作時的動作次數。

■電氣壽命

是指向觸點連接額定負載,向操作線圈施加線圈額定電壓,通斷時的次數。


9. 參考數據

■通斷容量的最大值

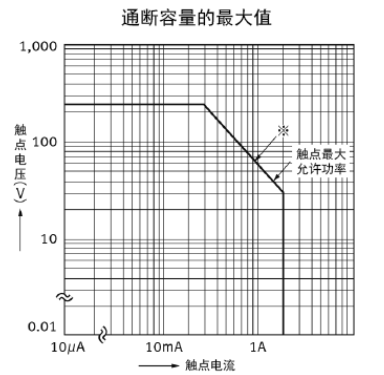

以觸點最大允許功率、觸點 最大允許電壓及觸點最大允許電流的相互關系為觸點容量的最大值,根據種類的不同記載在數據欄??捎么藞D求出觸點電流或觸點電壓。

例如,確定了觸點電壓時,可以用縱坐標的電壓值與觸點最大允許功率的交點來求觸點電流的最大值。

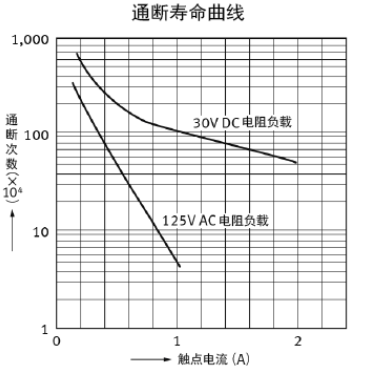

■通斷壽命曲線

根據型號的不同向數據欄記載壽命曲線。從觸點電壓、觸點電流可以推定壽命次數。

例如在DS繼電器觸點電壓=AC125V、觸點電流=0.6A的情況下壽命為30萬次。由于這是電阻負載時的情況,使用時請務必加以確認。



10. 高頻特性

■V.S.W.R.(駐波比)

表現為輸入信號和反射(波)信號的干涉引起的高頻共振。表現形式是波形的最大值與最小值的比。無反射波時為1,由1往上越來越大。

■插入損耗

高頻帶區域,存在由自感應、電阻、電介體損耗引起的信號干擾、由電路上阻抗不匹配引起的反射、由反射引起信號干擾等情況。由此類干擾引起的信號損耗稱為插入損耗。輸入信號在途中損失的程度不同,絕對值越小說明繼電器質量越好。

■隔離

即使觸點斷開,高頻信號還是通過觸點間的寄生容量而產生泄漏現象。這個泄漏稱為隔離。使用dB(分貝)來表示泄漏信號大小。對于輸入信號的大小,用泄漏發生的信號比的對數表示,可以說絕對值越大越好。

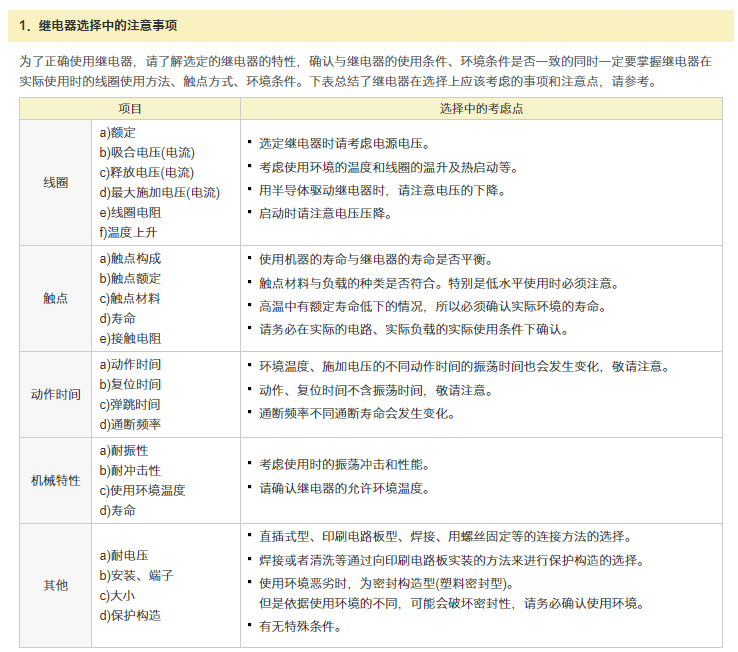

繼電器使用上的注意事項

繼電器在實際使用時會遇到各種環境條件,會有各種預料不到的事故發生,所以應該在實施可能的范圍以實際的使用條件進行以下測試。以下記載了使用上的注意點請?jiān)趯?shí)際使用時探討和研究。


請?jiān)跇颖尽⒁?guī)格書記載的條件范圍內使用。如超過樣本、規格書記載的范圍外使用,無法保證品質。


關于安全上的注意點

在超過線圈額定、觸點額定、通斷壽命等使用范圍使用時,可能會有異常發熱、冒煙、自然的情況,請注意。

雖然本公司致力于提高產品質量和可靠性,但電氣零件和設備一般都會有一定的故障發生率。另外,耐久性會因使用環境、使用條件而異。使用時,請務必根據實際使用條件進行實機確認。如在性能老化的狀態下繼續使用,則可能會因絕緣老化而導致異常發熱、冒煙、起火。為防止因產品故障或壽命到期而導致人身傷亡事故、火災事故、社會損害等,請采用冗長設計、防火延燒設計、防誤動作設計等安全設計及定期維護措施。

繼電器通電時,觸摸充電部分會有觸電的危險,請注意。

進行繼電器(包括端子臺、插座等連接部件)的安裝、維護、故障處理時請切開電源。

進行端子連接時,請先對照手冊的內部接線圖,然后再正確連接。

如果連接錯誤可能會引起無法預期的誤動作、異常發熱、自然等情況,請注意。



關于繼電器的基本使用

為了保持初始性能,請注意不要跌落或者使其受到?jīng)_擊。

通常使用中,外殼不能取下來。為保持初始性能,請不要取下外殼以免無法保持特性。

請?jiān)诨覊m、SO2、H2S或有機氣體少的常溫常濕環境使用。

使用場所的環境惡劣時,建議使用塑料密封型。

繼電器的周圍使用了能產生硅氣體物質(硅橡膠、硅油、含硅的涂層、含硅的填充劑等)或能產生硅氣體(低分子硅氧烷)、因塑料的滲透性會使得硅氣體浸入產品內部。如在這樣的環境下使用·保管繼電器,在觸點上附著硅合物,可能會引起觸點故不良,請勿在有硅氣體的環境中使用繼電器。

請勿在如汽油?稀釋劑等有引火性?爆燃性氣體存在的場所中使用。

請注意有極繼電器的線圈極性(+)(-)接線圖中的指示說明。如果發生無法動作時,可能會發生誤動作?異常發熱? 著火等。

不要同時給置位/復位線圈通電。

向線圈施加額定電壓是基本操作。另外請向DC線圈施加矩形波,向AC線圈施加正弦波。

關于線圈施加電壓,請勿連續施加超過最大允許電壓。

觸點容量或壽命是一定的標準。觸點的狀態或壽命由于負載的種類或者各種條件會有很顯著的不同,使用時請確認。

使用環境溫度請注意不要超過手冊值。

自動焊接時,請使用密封型(塑料密封型等)。

密封型繼電器(塑料密封型等)雖然可以清洗,但焊接后應避免立即接觸清洗液等較冷 的液體。否則會損壞密封性。由于表面安裝型繼電器為密封型,因此可以清洗。請使用酒精或者純水作為清洗液。 建議進行沸水清洗(洗滌液溫度應低于40 ℃)。

請避免超聲波清洗,會對繼電器的特性產生不利的影響。采用超聲波清洗時,會因超聲波能量發生線圈斷線和觸點的輕微粘滯。

Tab端子的繼電器插入部分的插入強度,請以40~70N(4~7Kgf)為標準。

印刷電路板端子的繼電器,請不要把端子彎曲使其成為自鎖端子型。因?yàn)檫@樣不能保證繼電器的性能。

品種上備有自鎖型的端子,敬請確認。


2.關于線圈輸入的注意事項

施加額定電壓是使繼電器的工作正常進行的最基施加超過吸合電壓的電壓時繼電器雖然可以 工作,但是考慮到電源種類、電壓變動、溫升引起的線圈電阻的變化,必須向線圈施加額定電壓。另外,如果超過了最大連續施加電壓會引起線圈的局部短路、燒損等情況,這一點要注意。關于線圈輸入有以下注意事 項,請作為防止事故的參考。此外,最大施加電壓是可以允許向線圈施加的電壓最大值,而非允許連續施加的電壓。為了能保證規定的性能,請務必施加額定電壓值。


■關于線圈的基本注意事項

交流動作型(以下為AC型)

使AC型繼電器工作的電源基本上都是工頻(50Hz或60Hz),作為標準電壓,有6V、12V、24V、48V、100V、200V AC。所以如果是標準電壓以外的電壓時,需要特別定制,特別定制的商品在價格、交貨期方面不穩定,所以建議盡量選用標準電壓的商品。

另外AC型有復合纏繞線圈的電阻損失、電磁回路的渦電流損失、磁滯損失等,由于線圈的輸入也變大了,所以一般溫升比DC型高是正常的。尤其是在吸合電壓(最小工作電壓)以下及額定電壓以上時,會產生嗚嗚聲,所 以請注意電源電壓的變動。

例如電動機啟動時,如果電源電壓下降,繼電器會發出嗚嗚的聲并同時復位,這樣會引起觸點燒損、粘連或不能自我保持等情況。

AC型工作時有沖擊電流(在銜鐵脫離的狀態電阻低,比額定電流大;在銜鐵被吸著的狀態電阻變大,為額定電流),所以將多個繼電器并聯連接使用時需要同時考慮消耗功率。


直流工作型(DC型)


使DC型繼電器工作的電源有以電壓為基準的情況和以電流為基準的情況,以電壓為基準情況的標準電壓是5V、6V、12V、24V、48V、100V DC等,以電流為基準的情況,在手冊上是用幾mA來表示的。

但是,吸合電壓 (電流)只是使銜鐵勉強工作的最低保障,所以考慮到施加電壓和電阻值的波動、線圈溫升引起的電阻值的增加,必須施加額定電壓(電流)。另外在DC型里采用了界限繼電器(電壓或者電流到了某種界限值時,繼電 器變?yōu)镺N、OFF的繼電器)的使用方法,作為計量器的代用品使用的情況很多,這是因?yàn)樵诰€圈上施加的電流漸漸增加或減少使得觸點的移動變慢不能滿足規定的控制容量,這一點需要注意。

DC型繼電器的線圈電阻值由于環境溫度的變化以及繼電器自身的發 熱會引起約0.4%oC的變化,因此溫度如果變高,吸合電壓及斷開電壓也會變高,這一點需要注意。(但是,在一部分有極型里這種變化率非常小。)

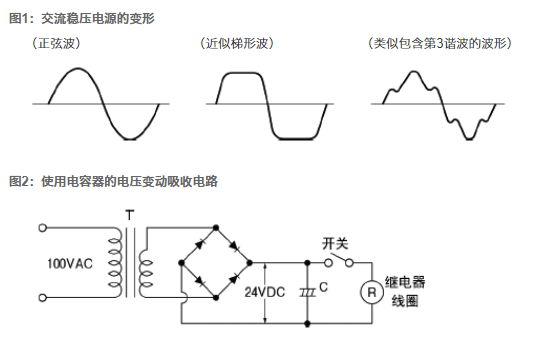

■關于線圈輸入電源

交流線圈的輸入電源

為了使繼電器穩定工作,請加線圈額定電壓。另外,電源電壓變動范圍基本上請?jiān)O(shè)為額定電流+10%-15%。不過雖然正弦波形是線圈施加的理想電壓,但是直接使用工頻電源時請確認好波形。使用交流的穩壓電源時,會有由于裝置的波形不正引起嗚嗚聲、異常過熱的情況。交流線圈雖然是用復合纏繞線圈來消除嗚嗚聲的構造,可是由于變形不能使此功能發揮。下圖是變形例子。

與繼電器的操作電路電源相同的線上連接電動機、螺線管、變壓器等的話,這些機器工作時電壓降低,引起繼電器的振蕩,會有燒損觸點的情況。特別是小型變壓器或者變壓器的容量沒有余地的時候,布線長的情況或者家庭用、商店用等布線過細的情況等也是這種使用方法,所以使用時要注意考慮平常的電壓變動。發生這種情況時要用示波器正確調查電壓的變化狀況,作為對策可以采用適合此情況的感動特性的繼電器,或者交換DC電路如圖2電路那樣用電容器進行電壓變動吸收也不失為一個方法。

特別是使用電磁開關時,如果采用電動機等變動較大的負載,請根據用途將操作電路和電力電路分開。



直流線圈的輸入電源

直流型繼電器的線圈兩端所加電壓建議使用線圈額定電壓±5%。

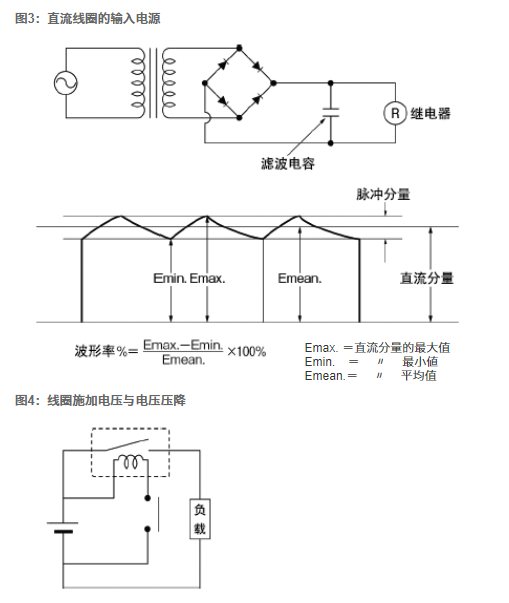

作為直流型繼電器的電源,有蓄電池、全波或者半波整流電路與濾波電容的組合等。繼電器的吸合電壓等的特性根據這些電源的種類而多少有些變化,所以為了發揮穩定特性,希望能夠使用純直流電源。

含有波形的直流電流的情況下,特別是半波整流電路與濾波電容的組合時,如果濾波電容的容量過少,由于波形的影響,會產生吸合電壓大幅度變化、發出嗚嗚聲等問題,所以有必要考慮使用波形率5%以下的直流電源。用實際使用電路進行特性確認也是非常必要的。

另外,可能會有下面的情況,請務必前來咨詢。


1)在鉸鏈繼電器里只有半波整流是不能使用的,但是作為半波一濾波電容可以使用。但需要討論波形率及特性。

2)在鉸鏈繼電器里只有全波整流時,有可用機種和不可用機種,請務必事先咨詢本公司。

3)線圈施加電壓和電壓降壓

如圖4所示在線圈·觸點側,用同一電路電源(蓄電池等)驅動的電路里,由于負載為ON時線圈側電壓降壓而對電氣壽命有影響所以請?jiān)趯?shí)際的負載上進行確認。



■最大施加電壓和溫升

向線圈施加額定電壓是基本操作規則,如果超過了最大施加電壓,會發生由溫升引起的線圈燒損或局部短路等情況,請注意。另外,使用環境溫度注意不要超過手冊中標記的范圍值。


線圈的最大施加電壓

線圈的最大施加電壓除繼電器工作的穩定性之外,也受到絕緣物受熱造成的劣化或變形、火災等限制。

實際使用中E種絕緣(極限溫度40℃)在環境溫度為40℃的情況下,可以考慮溫升限度在電阻法里設為80℃。但電氣用品安全法中(極限溫度115℃)設定為75℃。


脈沖電壓引起的溫升

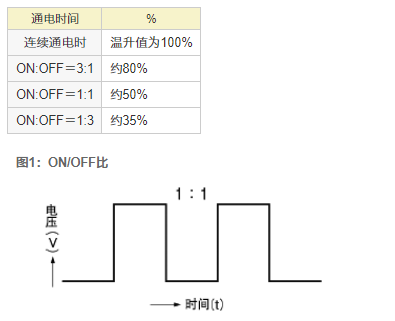

在ON的時間為2分以下的脈沖電壓下使用時,線圈溫升值與為ON的時間無關,根據ON、OFF的比率而不同,即使與連續通電時比較也很小。各繼電器基本相同。



線圈溫升引起的吸合電壓的變化(熱啟動)

在直流型繼電器向線圈連續通電后一度閉合,立刻再打開,由于線圈溫度的上升線圈電阻増加,吸合電壓稍微變高。另外在溫度高的環境使用也同樣變高。銅線的電阻溫度系數為1℃對應0.4%,線圈電阻以這個比例増加。也就是說要使繼電器工作,需要大于吸合電壓的電壓,伴隨電阻值的増加吸合電壓變高。但是,對一些有極繼電器,這個變化率很小。


■線圈施加電壓和動作時間

AC工作時,根據線圈勵磁開關為ON時的相位,動作時間上有偏差,小型繼電器基本以半個周期工作。型號略大的繼電器振蕩變大,動作時間為7~16ms,復位時間為9~18ms。

另外,DC工作時,線圈的輸入越大動作時間也就越快,a觸點的反彈也會變大。由于負載的條件(特別是沖擊電流大的情況或者與額定負載差不多的情況)會引起壽命降低或者輕度粘連的情況所以需要注意。

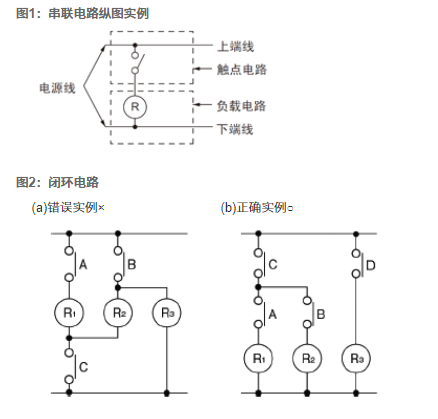

■閉環電路(迂入電路)

構成串聯電路時,需要注意不要因?yàn)橛厝攵鹫`動作或者異常操作。下圖1設計串聯電路的心得,有2根電源線的時候,上端的線一定為(+),下端的線為(-)(交流電路也一樣),記得使(+)極一定接觸點電路(繼電器觸點、定時器觸點、限位觸點等),(-)極一定接負載電路(繼電器線圈、定時器線圈、勵磁線圈、螺線管線圈、電動機、指示燈等)。

圖2是閉環電路的例子。在圖2(a)關閉觸點A、B、C,繼電器R1、R2、R3工作之后,觸點B、C打開形成A→R1→R2→R3的串聯電路,繼電器或者嗚嗚響,或者不能恢復。

圖2(b)是正確的電路設計方法。在直流電路里,二極管能夠簡單的防止迂入,請靈活把握。



■線圈施加電壓的漸增和自鎖電路

施加在線圈的電壓逐漸增加時,繼電器的反轉工作不穩定,會引起觸點壓力降低、觸點振蕩增大、接觸不穩定等情況。為了避免這種情況出現,請考慮線圈施加方法(開關電路的采用)。保護繼電器或磁保持型繼電器的情況下,有用自己的b觸點切斷自己的線圈電路的使用方法,這是造成故障的原因,請避免這種做法。

圖1是按時間順序使用干簧形繼電器使其工作的電路,是線圈施加電壓的漸增與自鎖電路相互摻雜的不好的例子,繼電器R1的時間電路到時間被切斷,產生觸點的偏差而造成故障。在初期(試做的)的實驗里雖然很好,但是隨著觸點使用次數的增加,產生了觸點的炭化(碳化物)和由繼電器的無法動作引起的不穩定性能。

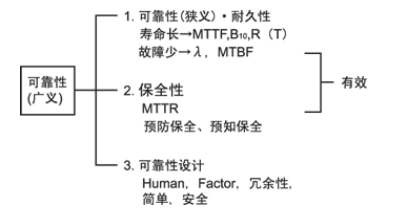

關于可靠性

1.可靠性

■狹義的可靠性

可靠性是指“可相信且可依賴的性質”。簡單地說就是“商品在使用期間不出故障的工作性質”=“不出故障的性質”。


■廣義的可靠性

狹義與廣義的分類從以下幾點開始。商品的存在壽命有限。也就是說,不知何時就會損壞。有故障時,或者扔掉或者修好了再用。前者為一次性商品,后者為可修理品。

一次性商品的可靠性是「狹義的可靠性」

可修理品的可靠性是「廣義的可靠性」

廣義的可靠性考慮修好再用時,除“無故障的性質”這一狹義可靠性以外還要考慮“有故障時易修復”,即保全性。

可靠性(狹義)+保全性=廣義的可靠性

最近變得開始重視在此基礎上的設計可靠性了。

概括來說可靠性本來是耐久性=無故障、故障少的意思,隨著可靠性的擴展,易修理也就是保全性開始受到重視。

尤其是人工-機械的可靠性受到重視設計可靠性應該也有所提高。


■固有可靠性和使用可靠性

可靠性已經進入到供應商的觀念之中。這叫做“固有可靠性”,“狹義的可靠性”為其中心。

另外,從用戶的立場來說可靠性叫做“使用可靠性”。包含保全性的“廣義的可靠性”成為焦點。在繼電器等里面,使用可靠性在考慮使用方法進行選擇等服務方面很受重視。


2.可靠性的尺度

可靠性的尺度有很多種,以下是經常使用的尺度。


■可靠度

表現為“可靠度(%)”。

現在把10個電燈泡連續開100小時,100小時以后如果這10個電燈都還亮著那么可靠度為10/10=100%。

如果只有3個亮著那么可靠度為3/10=30%。在JIS Z8115的定義中,


系·機器·部件等???部件、單元、產品、系統全部為對象

在規定的條件下 ???環境、使用條件

打算期間 ???使用期間、規定時間

貫徹規定的功能 ???故無故障工作

確定率 ???可確定性

■MTBF

Mean Time Between Failures的簡略語。

被翻譯成“平均故障間隔”。

“一邊修理一邊使用的系、機器、部件等的相鄰的故障之間的工作時間平均值”。

MTBF的對象被“一邊修理一邊使用”所限定。

如果知道了MTBF就可以知道那個產品“能夠多少小時無故障使用”、“在多少小時使用后如果修理的話還能使用”等。

另,MTBF表示的是到出故障為止的壽命,所以MTBF經常用于代替壽命。

■MTTF

Mean Time To Failure的簡略語。

翻譯成“到出故障為止的平均時間”。

是“系、機械、部件等從沒有進行過修理直到出故障為止的工作時間的平均值”。

MTTF的對象是“不修理商品”=“一次性商品”。

部件·材料等成為主對象、繼電器也包含其中。

■故障率

被稱為Failure Rate,是“故障發生比例”的意思。故障率有“平均故障率”和“瞬間故障率”2種。

平均故障率是以下定義。

平均故障率=總故障數/總工作時間

一般稱故障率時是指“瞬間故障率”。是“到某一時刻為止連續不斷工作的系、機器、部件等在單位時間內發生故障的比例”的意思。

作為故障率的單位經常使用%/小時。故障率小的部件等作為單位

Fit(Failure Unit)=10-9/小時

被使用。

在繼電器里由于用時間很難表現,所以經常使用%/次數。

■安全壽命

可靠度的反面

1-R(B)=t%

值B。

一般經常用B〔1-R(B)=10%〕。

根據情況不同也會從MTTF變?yōu)閷?shí)際的值。


3.故障

■故障(failure)

所謂可靠性高就是故障少的意思。 這個故障一般是指“東西壞了不能用了”。但是,根據情況的不同功能降低、狀態不好也應該認為是故障。也就是說“失去了系、機器、部件等的規定功能”。


■故障特性·浴缸曲線

把某個商品經從被生產、使用期間到被廢棄為止的故障率的推移做成圖形如下圖。

那個形狀叫做故障率曲線圖。以制造完了為時間軸的“0"點在縱軸上表示故障率。


1) 初期故障時間

1) 在1)的高故障率被稱為初期故障期間,這個期間的故障被稱為初期故障。潛在的設計失誤、工程的缺陷等各種弱點都在使用初期顯現。對于這種缺陷必要盡早找出,使其能穩定工作。這個過程叫做調試(debugging),要進行磨合和甄別等。

2) 偶發故障期間

過了初期故障,下面會有很長一段時間是故障率的安定期間2)。

故障率差不多一定的意思是指故障是隨機(時間性的)發生,這個期間叫做偶發故障期間,故障叫做偶發故障。

在這個期間的故障率當然誰都希望是“0",但是實際上是不太可能的,只能盡量努力達到“0"

3) 磨損故障期間

過了偶發故障期間之后就是故障率逐漸變高的期間3)。

這是由于磨損、疲勞等引起的壽命將盡。這個期間叫做磨損故障期間,故障叫做磨損故障。對于這種故障,由于可以事先預料得到,所以可以通過預先告知來進行替換。 是繼電器的時候,可以通過實際成績或者在實際機器上的性能確認,在某種程度上進行預測。另外,如果只在偶發故障期間打算使用繼電器的話這個期間的長度叫做壽命。
