安裝自由的小型機身

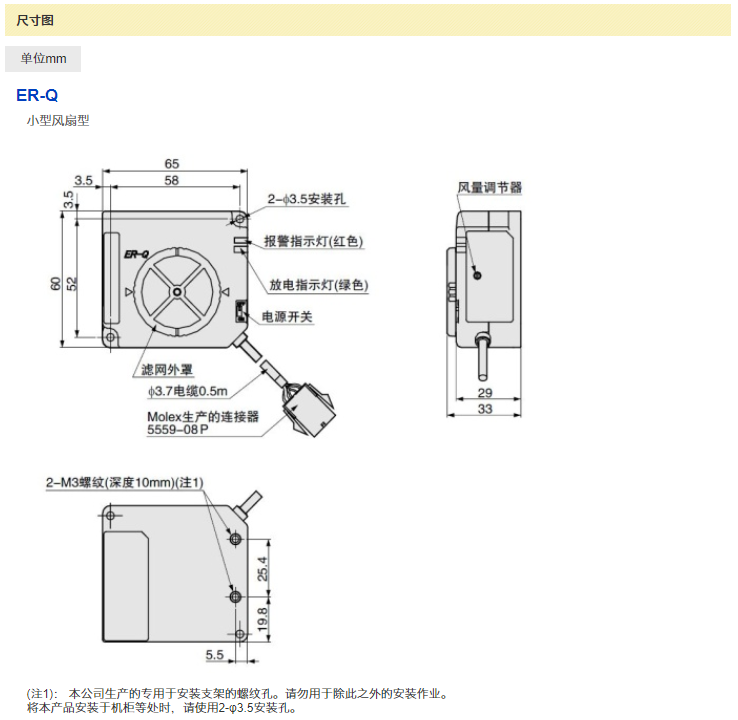

W33×H60×D65mm的小型機身,可同傳感器一樣安裝。配備根據用途變換風量的調節器。
兼顧維護性的安心設計
可通過LED顯示和輸出確認維護時間及風扇的異常情況。

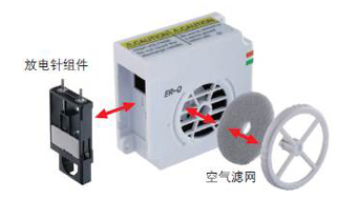

放電針組件或?yàn)V網可單觸式拆裝,可減少更換和清洗時的工時。
高除電性能
采用本公司獨有的高頻AC方式和多葉片風扇,及時風量較低也具有優異的離子平衡性的高除電功能。尤其適用于半導體后工序或電子零件制造裝置的局部除電應用。
品名 | 型號 | 內容 | |

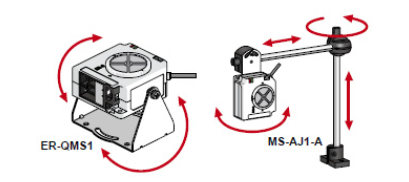

安裝支架 | ER-QMS1 | ER-Q的安裝支架。 | |
帶連接器電纜 | ER-QCC2 | 長2m | · 截面積為0.13mm2的8芯單側帶連接器 |
ER-QCC5 | 長5m | ||
AC適配器 | ER-VAPS1 | IN:100~240V AC、50/60Hz、40VA | |
放電針組件 | ER-QANT | 帶鎢針組件(1個) | |
空氣濾網 | ER-QFX5 | 風扇吸氣部用空氣濾網(5個/套) |

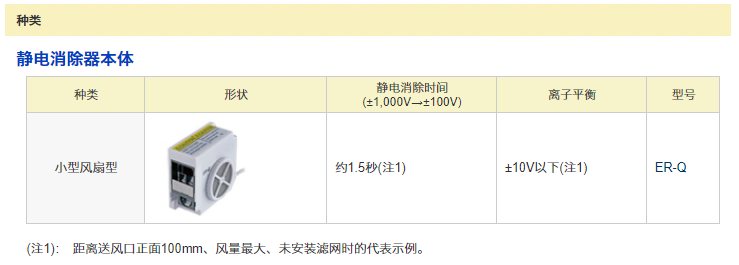

種類 | 小型風扇型 |
型號 | ER-Q |
靜電消除時間 | 約1.5秒(注1) |
離子平衡 | ±10V以下(注1) |
電源電壓 | 24VDC ±10% |
消耗電流 | 200mA以下 |
放電方式 | 高頻AC方式 |
放電輸出電壓 | ±約2kV |
最大風速 | 6.4m/s(注1) |
最大風量 | 0.2m3/min(注1) |
主要功能 | 放電檢查檢測、放電故障檢測、風扇故障檢測、 |
指示燈 | 放電(DSC):綠色LED、警報(ALARM):紅色LED |
臭氧產生量 | 0.02ppm以下(注1) |
使用環境溫度 | 0?+50℃(注意不可結露)/存儲時-10?+65℃ |
使用環境濕度 | 35?65% RH(注意不可結露)/存儲時35?65% RH |
耐振動 | 頻率 10?150Hz 雙振幅 0.75mm X,Y和Z方向各2小時 |
接地方式 | C(電容器)接地 |
材質 | 外殼:PBT、放電針:鎢 |
重量 | 本體重量:約110g |
附件 | 接線用連接器〔Molex(株)生產:外殼(5557-08P)、終端(5556T)〕:1套 |
(注1):距離送風口正面100mm、風量最大、未安裝濾網時的代表示例。
