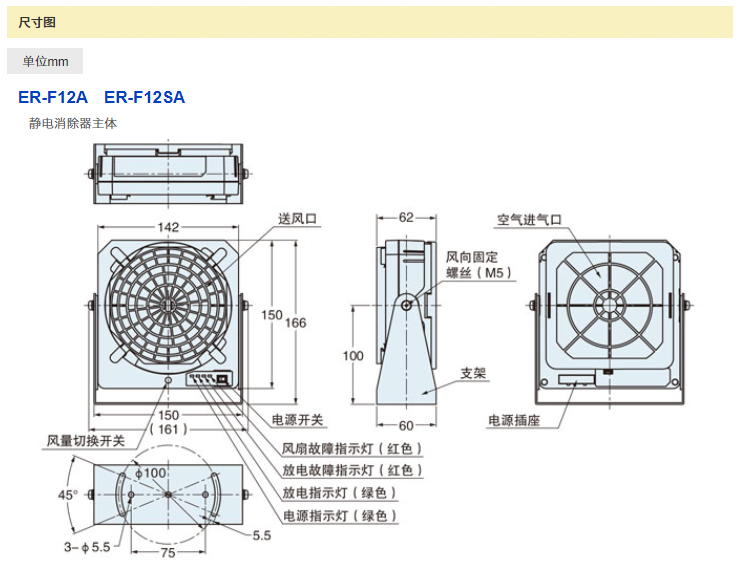

150×166×62mm的緊湊外形
●作為風扇直徑120mm的靜電消除器,小型尺寸??晒?jié)省工作臺的占用面積,提高效率。
●只有790g重,管子和架子方便地和市場里賣的金屬零件進行組裝。

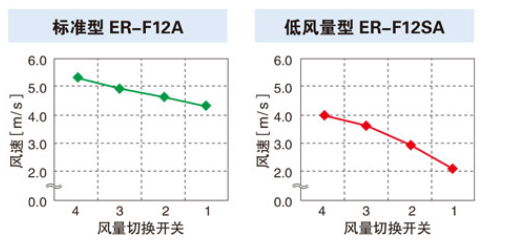

※圖表為距離送風正面300mm、安裝直線送風百葉、未安裝濾網時的代表示例。
加上低風量型,適用于各種需求
備用低風量型產品,在小部件和薄膜等作業工序中消除靜電時,風速約降到一半。
※圖表為距離送風口正面300mm、安裝直線送風百葉、未安裝濾網時的代表示例。

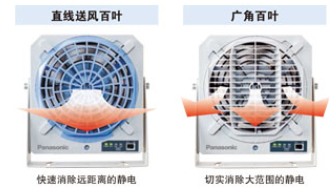

備有兩種百葉,可根據用途替換使用
●對于“長距離的除電”“大范圍的除電”這兩種不同的目的,只需要更換百葉即可對應。
●靜電消除器本體附帶這2種類型的百葉。
拆卸百葉,輕松維護保養
●百葉上帶有放電針組件,因此無需移動本體,即可簡單地對針進行清掃、更換。
●采用令人放心的安全設計,拆下百葉時,高電壓電路和風扇即停止。
配備放電針污垢檢測功能[ER-F12A/ER-F12SA]NEW
●新配備放電針污垢檢測功能。

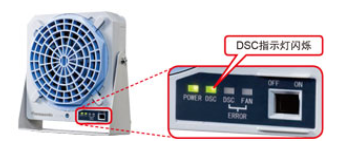

●放電針污垢引起放電變?nèi)鯐r(shí),DSC指示燈閃爍發出通知。

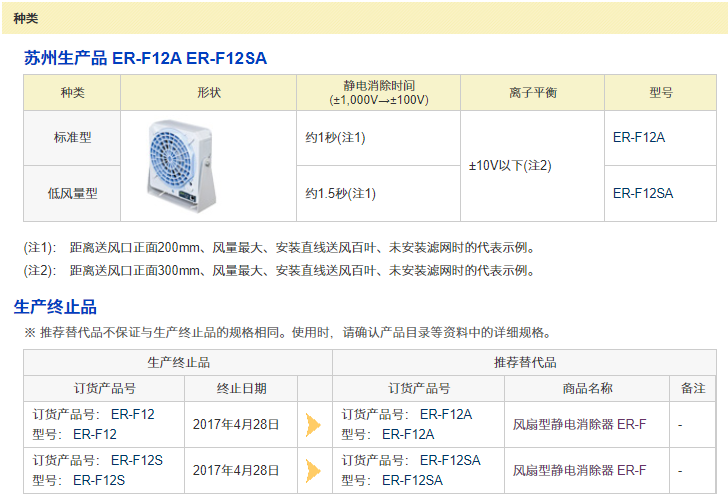

[蘇州生產品ER-F12A ER-F12SA]
種類 | 標準型 | 低風量型 |
型號 | ER-F12A | ER-F12SA |
符合CE標志的指令 | EMC指令、RoHS指令 | |
靜電消除時間 | 約1秒(注2) | 約1.5秒(注2) |
離子平衡 | ±10V以下(注3) | |
電源電壓 | 24VDC ±10% | |
消耗電流 | 700mA以下 | 400mA以下 |
放電方式 | 高頻率AC方式 | |
放電輸出電壓 | ±約2kV | |
最大風速 | 5.3m/s(注3) | 4.0m/s(注3) |
最大風量 | 3.68m3/min(注2) | 2.50m3/min(注2) |
主要功能 | 故障輸出、放電停止輸入 | |
指示燈 | 放電故障(紅色)、風扇故障(紅色)、電源(綠色)、放電(綠色) | |
臭氧產生量 | 0.04ppm以下(注2) | |
使用環境溫度 | 0?+50℃(注意不可結露)/存儲時-10?+65℃ | |
使用環境濕度 | 35?65% RH(注意不可結露)/存儲時35?65% RH | |
接地方式 | C(電容器)接地 | |
材質 | 外殼:ABS、百葉:ABS、放電針組件:PBT、 | |
重量 | 本體重量:約790g | |
附件 | 直線送風百葉:1個(注4)、廣角百葉:1個、 |
(注1): 指定時的測量條件為使用環境溫度=+20℃。
(注2): 距離送風正面200mm、風量最大、安裝直線送風百葉、未安裝濾網時的代表示例
(注3): 距離送風正面300mm、風量最大、安裝直線送風百葉、未安裝濾網時的代表示例。
(注4): 出廠時,在直線送風百葉上已安裝放電針組件。

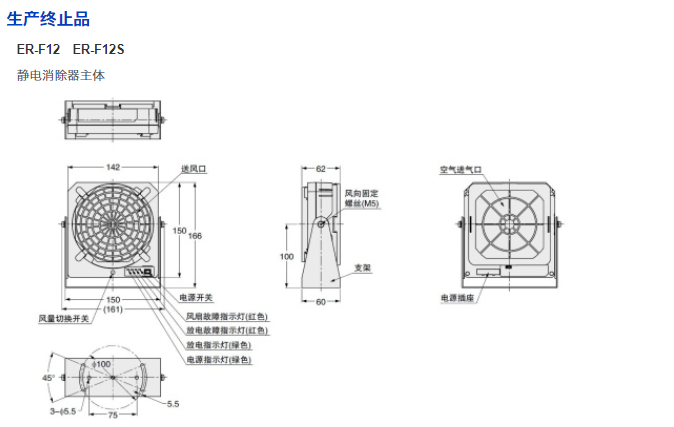

生產終止品
ER-F12 ER-F12S
種類 | 標準型 | 低風量型 |
型號 | ER-F12 | ER-F12S |
靜電消除時間 | 約1秒(注2) | 約1.5秒(注2) |
離子平衡 | ±10V以下(注3) | |
電源電壓 | 24VDC ±10% | |
消耗電流 | 700mA以下 | 400mA以下 |
放電方式 | 高頻AC方式 | |
放電輸出電壓 | 約2,000V | |
最大風速 | 5.3m/s(注3) | 4.0m/s(注3) |
最大風量 | 3.68m3/min(注2) | 2.50m3/min(注2) |
主要功能 | 故障輸出、放電停止輸入 | |
指示燈 | 放電故障(紅色)、風扇故障(紅色)、電源(綠色)、放電(綠色) | |
臭氧產生量 | 0.04ppm以下(注2) | |
使用環境溫度 | 0?+50℃(注意不可結露)/存儲時-10?+65℃ | |
使用環境濕度 | 35?65% RH(注意不可結露)/存儲時35?65% RH | |
材質 | 外殼:ABS、百葉:ABS、放電針組件:PBT、 | |
重量 | 本體重量:約790g | |
附件 | 直線送風百葉:1個(注4)、廣角百葉:1個、 |
(注1): 指定時的測量條件為使用環境溫度=+20℃です。
(注2): 距離送風正面200mm、風量最大、安裝直線送風百葉、未安裝濾網時的代表示例
(注3): 距離送風正面300mm、風量最大、安裝直線送風百葉、未安裝濾網時的代表示例。
(注4): 出廠時,在直線送風百葉上已安裝放電針組件。
