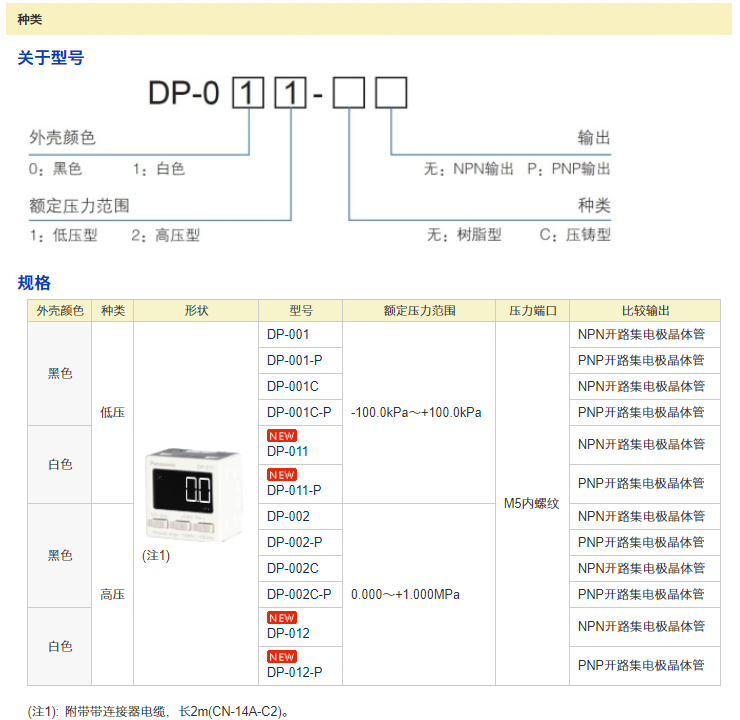

型號

NPN輸出

DP-001(C)

DP-011

DP-002(C)

DP-012

PNP輸出

DP-001(C)-P

DP-011-P

DP-002(C)-P

DP-012-P

符合標準

EMC指令、RoHS指令

壓力種類

表壓

額定壓力范圍

-100.0kPa~+100.0kPa

0.000MPa~+1.000MPa

設定壓力范圍

-101.0kPa~+101.0kPa

-0.010MPa~+1.010MPa

耐壓力

500kPa

1.5MPa

適用流體

非腐蝕性氣體

電源電壓

12V DC~24V DC±10%　脈動P-P10%以下

消耗電流

電源電壓24V時，消耗電流30mA以下

比較輸出

  NPN開路集電極晶體管
  ?最大流入電流：50mA
  ?外加電壓：30V DC以下(比較輸出和0V之間)
  ?剩余電壓：2V以下(流入電流為50mA時)

  PNP開路集電極晶體管
  ?最大源電流：50mA
  ?外加電壓：30V DC以下(比較輸出和+V之間)
  ?剩余電壓：2V以下(源電流為50mA時)

輸出動作

通過按鈕操作選擇N.O./N.C.

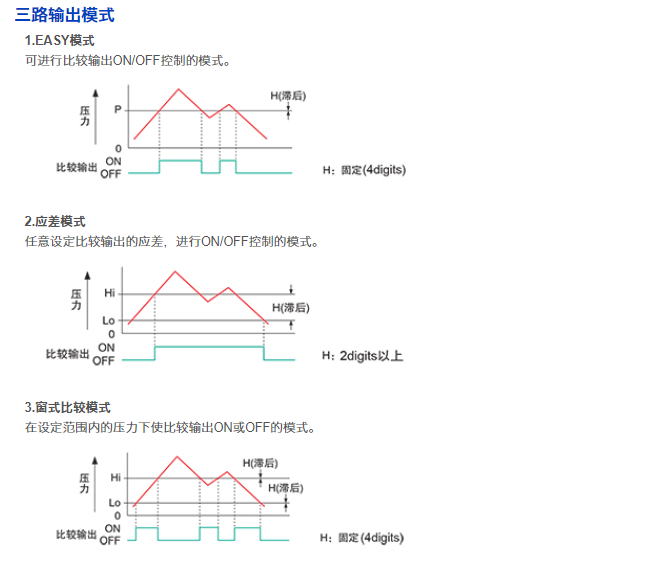

輸出模式

EASY模式/應差模式/窗式對比模式

應差

最小2digits(可變)

重復精度

±0.2%F.S.(±4digits以?xún)?nèi))

±0.4%F.S.(±4digits以?xún)?nèi))

反應時間

2.5ms/25ms/250ms 通過按鍵操作選擇

環
  境
  性
  能

保護構造

IP40(IEC)

周?chē)鷾囟?/span>

0℃~+50℃(注意不可結露、結冰)、存儲時：-10℃+60℃

周?chē)鷿穸?/span>

35%RH~85%RH、存儲時：35%RH~85%RH

耐電壓

AC500V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表

耐振動

頻率10Hz~150Hz　雙振幅0.75mm 最大加速度49m/s2　X,Y和Z方向各2小時

耐沖擊

加速度100m/s2(約10G)　X,Y和Z方向各3次

溫度特性
  (+20℃基準)

+10℃~+40℃:±1%F.S.以?xún)?nèi)
  0℃~+50℃:±2.5%F.S.以?xún)?nèi)

+10℃~+40℃:±2%F.S.以?xún)?nèi)
  0℃~+50℃:±5%F.S.以?xún)?nèi)

材質

外殼：PBT、LCD顯示屏：丙烯、壓力端口：黃銅鎳(樹脂型)、壓鑄鋅(壓鑄型) 、安裝螺紋部：黃銅(鍍鎳)、按鈕部：聚碳酸酯

重量(僅限于本體)

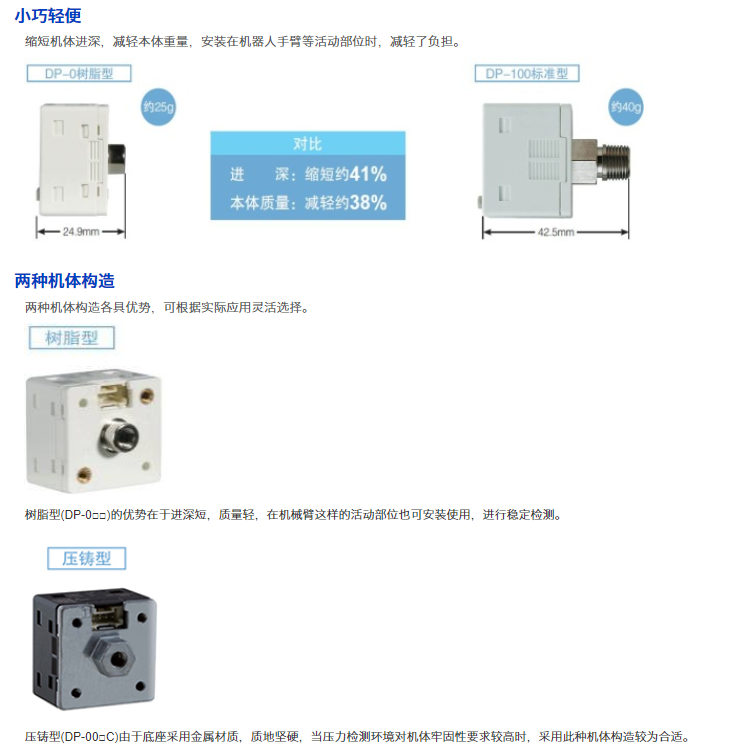

樹脂型：約25g、壓鑄型：約40g

附件

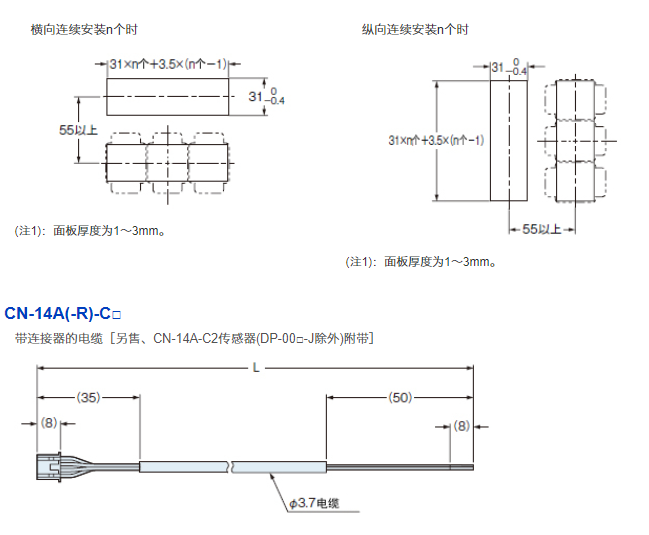

CN-14A-C2(帶連接器電纜，長2m)：1根
