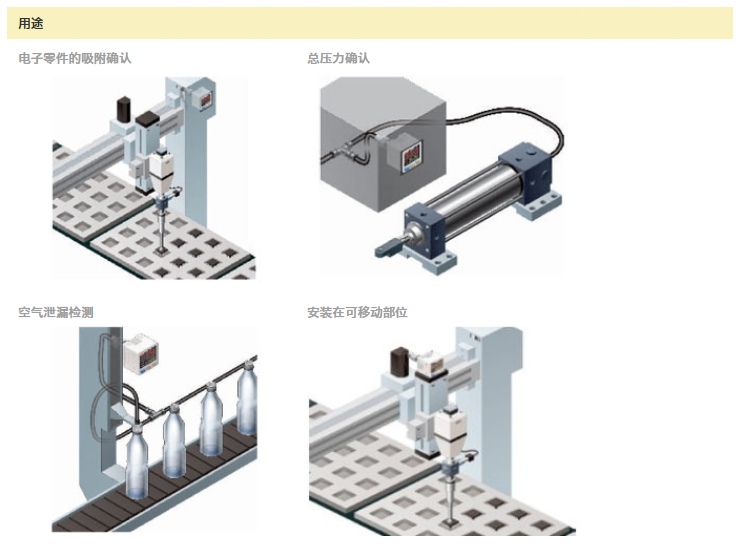

功能 | DP-100系列 | |||
標準 | 高功能 | |||

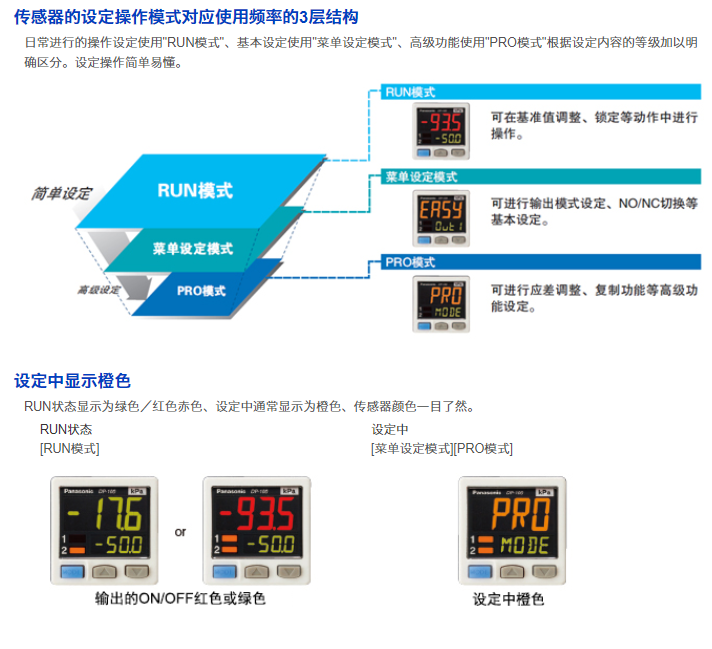

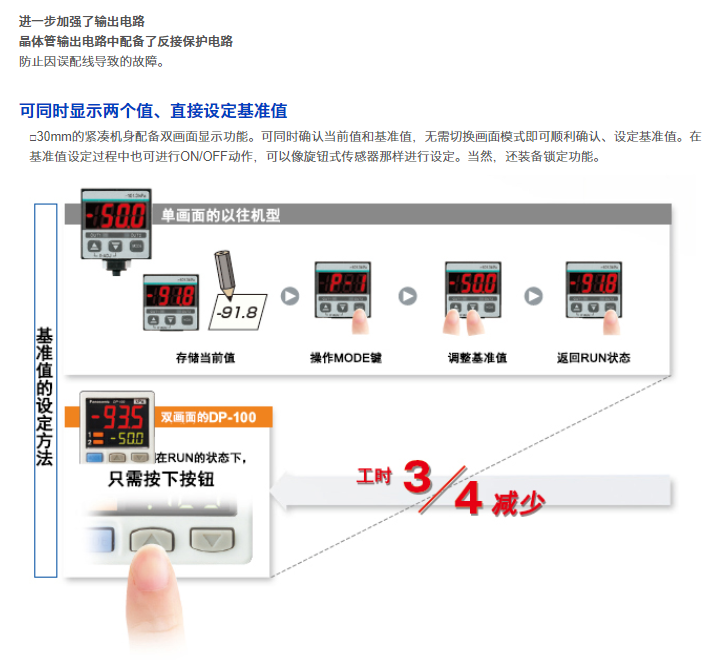

RUN模式 | 基準値設定 | 〇 | 〇 | |
調零功能 | 〇 | 〇 | ||
鎖鍵功能 | 〇 | 〇 | ||

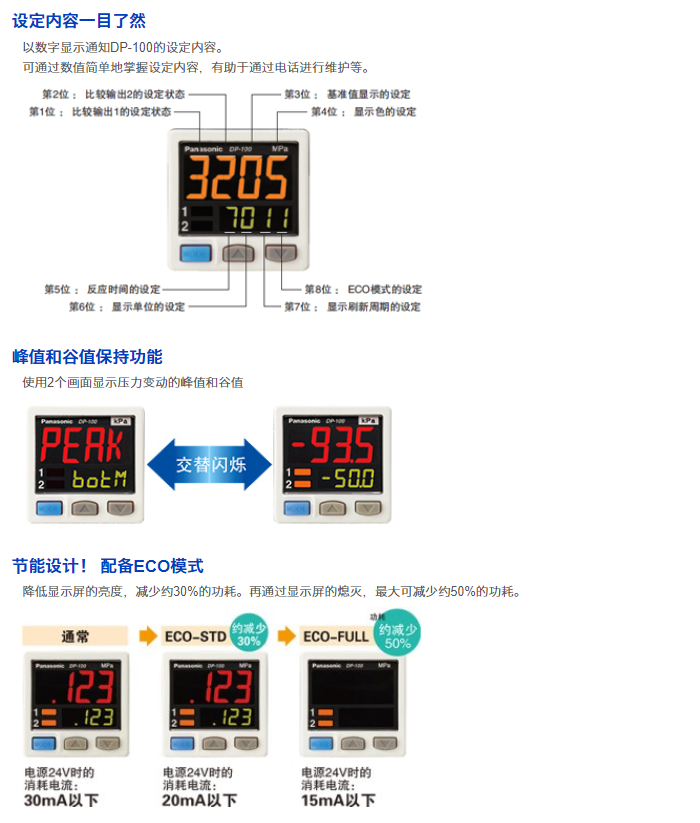

峰值·谷值保持功能 | 〇 | 〇 | ||

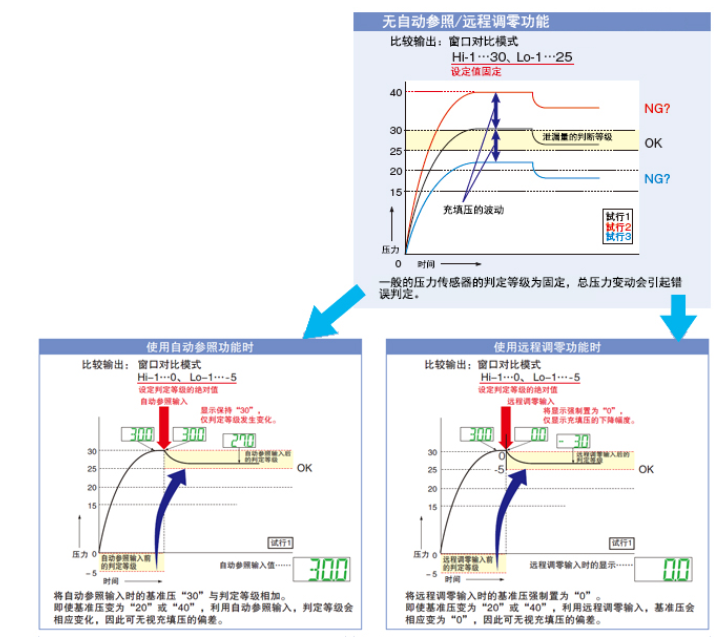

自動參照功能 | - | 〇 | ||
遠程調零功能 | - | 〇 | ||
切換功能 | 〇 | 〇 | ||

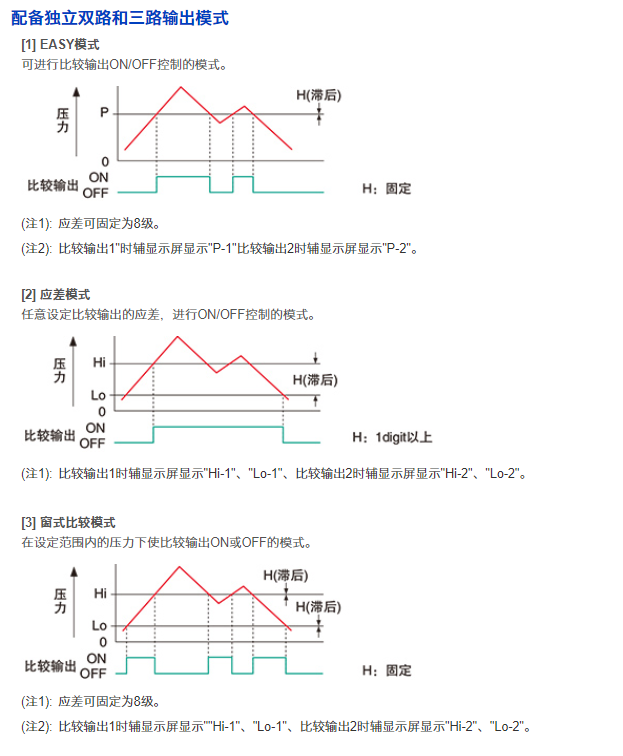

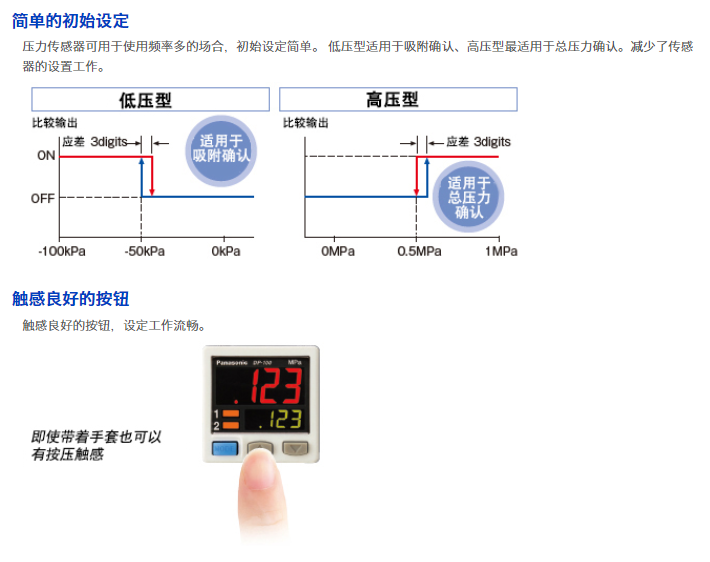

菜單設定 | 比較輸出1 | EASY模式 | 〇 | 〇 |
應差模式 | 〇 | 〇 | ||
窗口對比模式 | 〇 | 〇 | ||

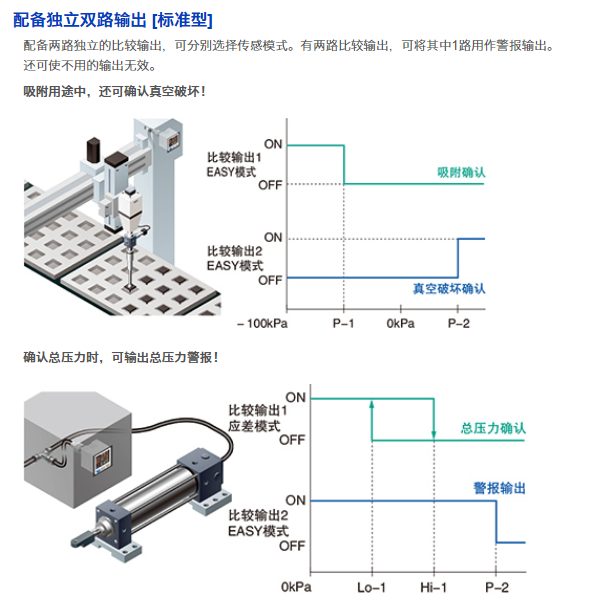

比較輸出2 | EASY模式 | 〇 | - | |
應差模式 | 〇 | - | ||
窗口對比模式 | 〇 | - | ||

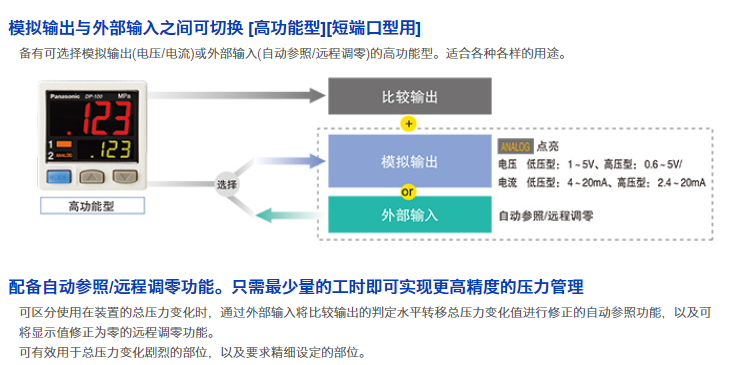

模擬電壓/ | 模擬電壓輸出 | - | 〇 | |
模擬電流輸出 | - | 〇 | ||
自動參照輸入 | - | 〇 | ||
遠程調零輸入 | - | 〇 | ||
N.O./N.C.切換 | 〇 | 〇 | ||
反應時間設定 | 〇 | 〇 | ||
主顯示屏的顯示色切換 | 〇 | 〇 | ||
單位切換 | 〇※2 | 〇※2 | ||

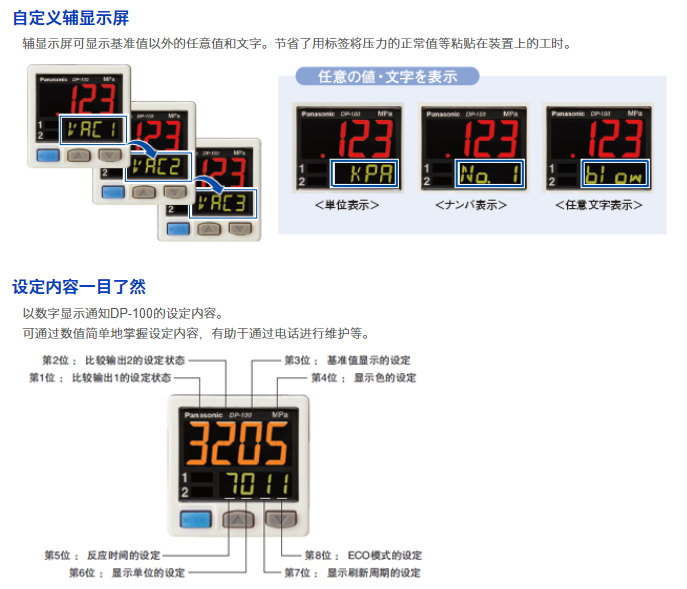

PRO模式 | 輔顯示屏切換 | 〇 | 〇 | |
顯示刷新周期切換 | 〇 | 〇 | ||
應差固定值切換 | 〇 | 〇 | ||
顯示色聯動切換 | 〇 | - | ||
ECO模式設定 | 〇 | 〇 | ||
設定確認代碼 | 〇 | 〇 | ||

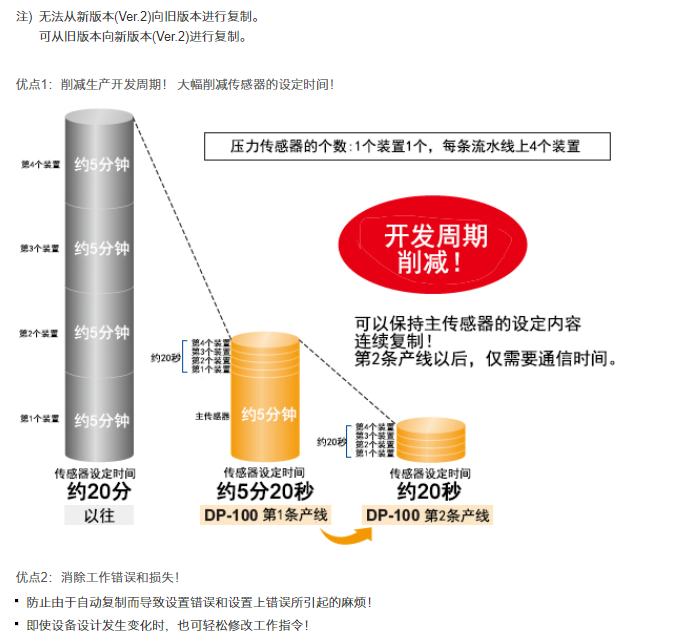

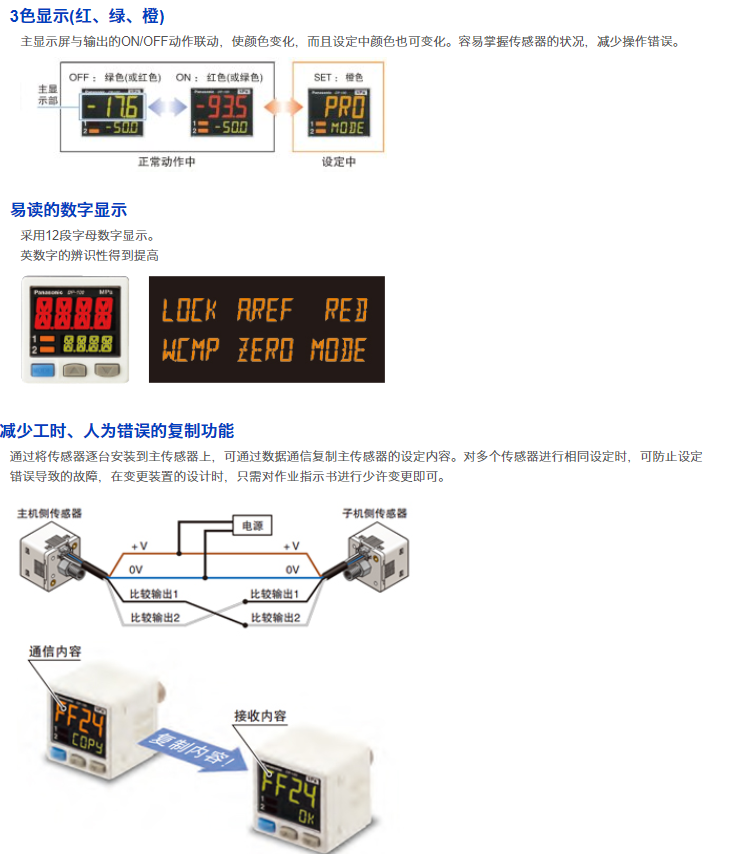

設定復制模式 | 〇 | 〇 | ||
復位設定 | 〇 | 〇 |
※1: 通信輸出(C/Q)請聯動設定控制輸出(DO)。
※2: 日本國內使用(DP-101Z□ / DP-102Z□)無法切換單位。
海外市場用(日本以外)

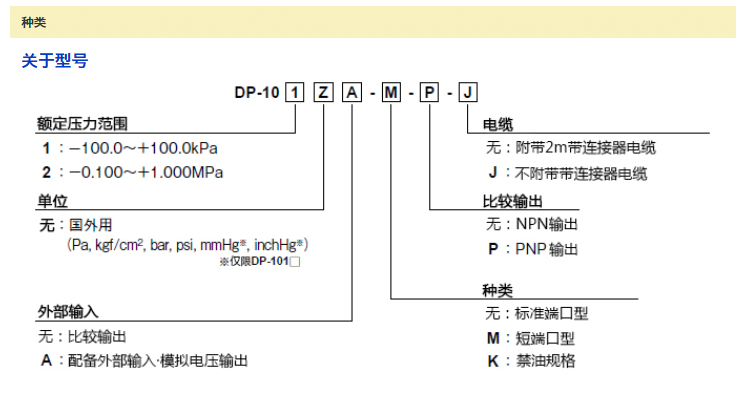

種類 | 額定壓力范圍 | 型號 | 壓力端口 | 比較輸出 | |||
標 | 亞 | 標 | 低壓用 | -100.0~+100.0kPa | DP-101 | M5內螺紋 | NPN開路集? |
高壓用 | -0.100~+1.000MPa | DP-102 | |||||
多 | 低壓用 | -100.0~+100.0kPa | DP-101A | ||||
高壓用 | -0.100~+1.000MPa | DP-102A | |||||
歐 | 標 | 低壓用 | -100.0~+100.0kPa | DP-101-E-P | M5內螺紋 | PNP開路集? | |
高壓用 | -0.100~+1.000MPa | DP-102-E-P | |||||
高 | 低壓用 | -100.0~+100.0kPa | DP-101A-E-P | ||||
高壓用 | -0.100~+1.000MPa | DP-102A-E-P | |||||
北 | 標 | 低壓用 | -100.0~+100.0kPa | DP-101-N | M5內螺紋 | NPN開路集? | |
DP-101-N-P | PNP開路集? | ||||||
高壓用 | -0.100~+1.000MPa | DP-102-N | NPN開路集? | ||||
DP-102-N-P | PNP開路集? | ||||||
高 | 低壓用 | -100.0~+100.0kPa | DP-101A-N | NPN開路集? | |||
DP-101A-N-P | PNP開路集? | ||||||
高壓用 | -0.100~+1.000MPa | DP-102A-N | NPN開路集? | ||||
DP-102A-N-P | PNP開路集? | ||||||
短 | 亞 | 標 | 低壓用 | -100.0~+100.0kPa | DP-101-M | M5內螺紋 | NPN開路集? |
DP-101-M-P | PNP開路集? | ||||||
高壓用 | -0.100~+1.000MPa | DP-102-M | NPN開路集? | ||||
DP-102-M-P | PNP開路集? | ||||||
高 | 低壓用 | -100.0~+100.0kPa | DP-101A-M | NPN開路集? | |||
DP-101A-M-P | PNP開路集? | ||||||
高壓用 | -0.100~+1.000MPa | DP-102A-M | NPN開路集? | ||||
DP-102A-M-P | PNP開路集? |
(注1): 獲得韓國S標志認證品為DP-101、DP-101A、DP-102、DP-102A。
種類(注2) | 標準 | 多功能 | |||
低壓用 | 高壓用 | 低壓用 | 高壓用 | ||
型號 | NPN輸出 | DP-101(-M) | DP-102(-M) | DP-101A(-M) | DP-102A(-M) |
PNP輸出 | DP-101(-M)-P | DP-102(-M)-P | DP-101A(-M)-P | DP-102A(-M)-P | |
符合的標準及認證 | EMC指令、RoHS指令、UL/c-UL認證 | ||||
壓力種類 | 表壓 | ||||
額定壓力范圍 | -100.0?+100.0 | -0.100?+1.000 | -100.0?+100.0 | -0.100?+1.000 | |
設定壓力范圍 | -101.0?+101.0 | -0.101?+1.010 | -101.0?+101.0 | -0.101?+1.010 | |
耐壓力 | 500kPa | 1.5MPa | 500kPa | 1.5MPa | |
適用流體 | 非腐蝕性氣體 | ||||
電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | ||||

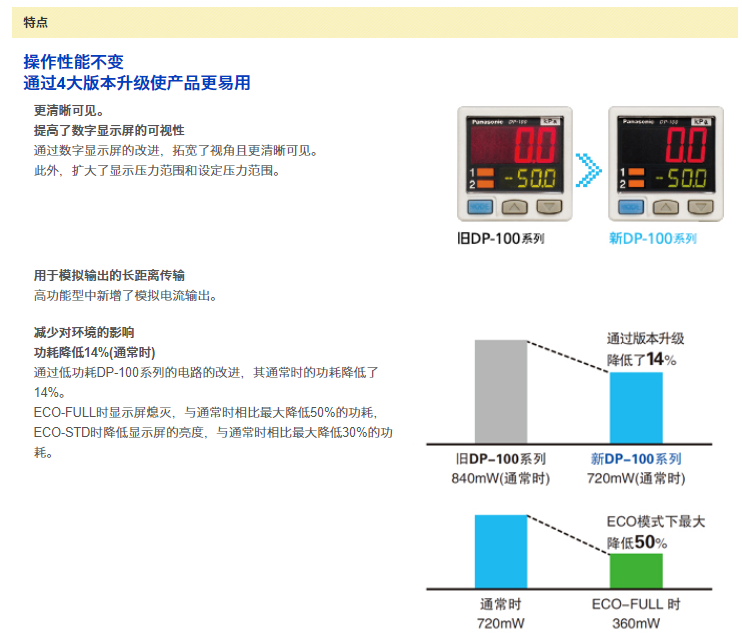

消耗電量 | 通常時:720mW以下(電源電壓24V時消耗電流30mA以下) | ||||
比較輸出 | <NPN輸出型> | ||||
輸出動作 | 通過按鍵操作選擇N.O./N.C. | ||||
輸出模式 | EASY模式/應差模式/窗式對比模式 | ||||
應差 | 最小1digit(可變) | ||||
重復精度 | ±0.1%F.S. | ±0.2%F.S. | ±0.1%F.S. | ±0.2%F.S. | |

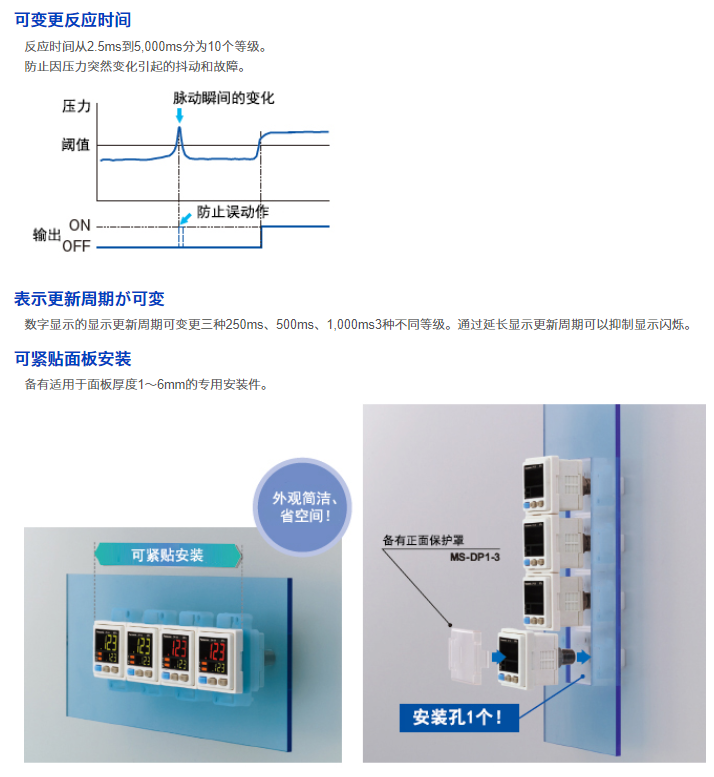

反應時間 | 2.5ms、5ms、10ms、25ms、50ms、100ms、250ms、500ms、1,000ms、5,000ms 通過按鍵操作選擇 | ||||
短路保護 | 配備 | ||||
外部輸入(注4) | - | <NPN輸出型> | |||
模擬電壓輸出 | - | 輸出電壓: | 輸出電壓: | ||
模擬電流輸出 | - | 輸出電流: | 輸出電流: | ||
顯示 | 4位+4位3色LCD顯示 | ||||
顯示壓力范圍 | -101.0?+101.0kPa | -0.101?+1.010MPa | -101.0?+101.0kPa | -0.101?+1.010MPa | |
表示燈 | 橙色LED | 橙色LED | |||
環 | 保護構造 | IP40(IEC) | |||
使用環境溫度 | -10?+50℃(注意不可結露、結冰)、存儲時:-10?+60℃ | ||||
使用環境濕度 | 35?85%RH(注意不可結露、結冰)、存儲時:35?85%RH | ||||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||
絕緣電阻 | 所有電源連接端子與外殼之間,50MΩ以上,基于DC500V的高阻表 | ||||
耐振動 | 頻率10?500Hz 雙振幅3mm或最大加速度196m/s2 X,Y和Z方向各2小時 | ||||
耐沖擊 | 加速度100m/s2(約10G) XYZ各方向3次 | ||||
溫度特性 | ±0.5%F.S.以內(以+20℃時為基準) | ±1%F.S.以內(以+20℃時為基準) | ±0.5%F.S.以內(以+20℃時為基準) | ±1%F.S.以內(以+20℃時為基準) | |
壓力端口 | M5內螺紋+R1/8外螺紋 | ||||
材質 | 外殼:PBT(加入玻璃纖維)、LCD顯示屏:丙烯、壓力端口:SUS303、安裝螺紋部:黃銅(鍍鎳)、開關部:硅橡膠 | ||||
連接方式 | 連接器連接 | ||||
配線長度 | 0.3mm2以上的電纜全長可延長至100m(符合CE標志時:30m以下) | ||||
重量 | 本體重量:約40g(短端口型約30g)、包裝重量:約135g(短端口型約120g) | ||||

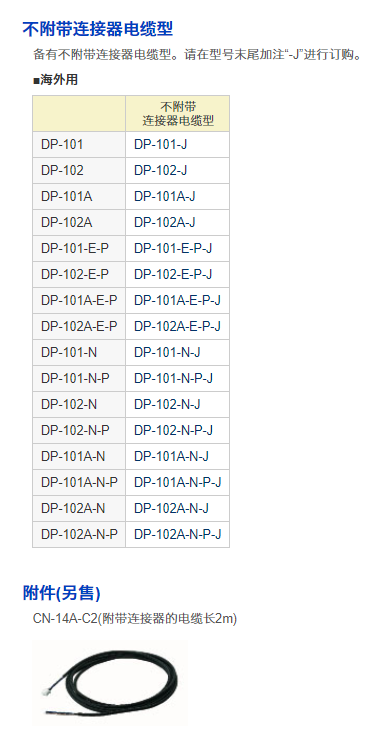

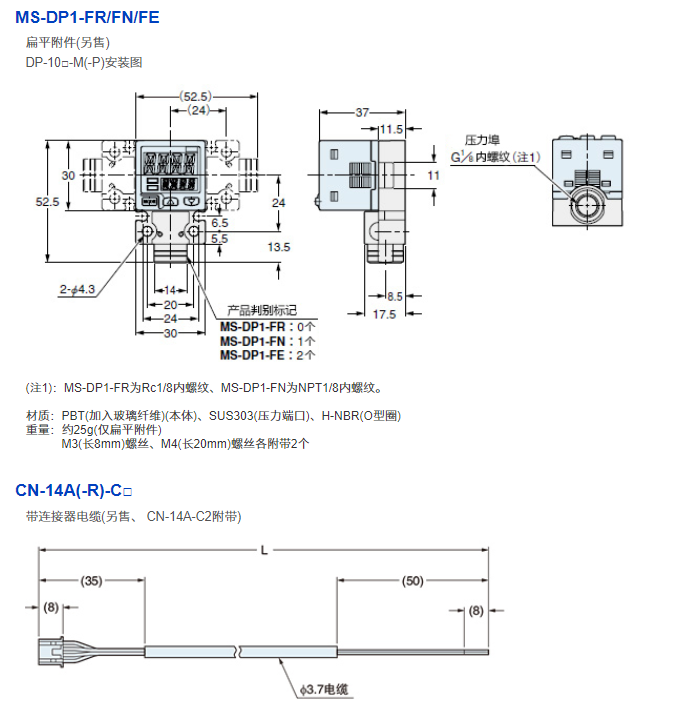

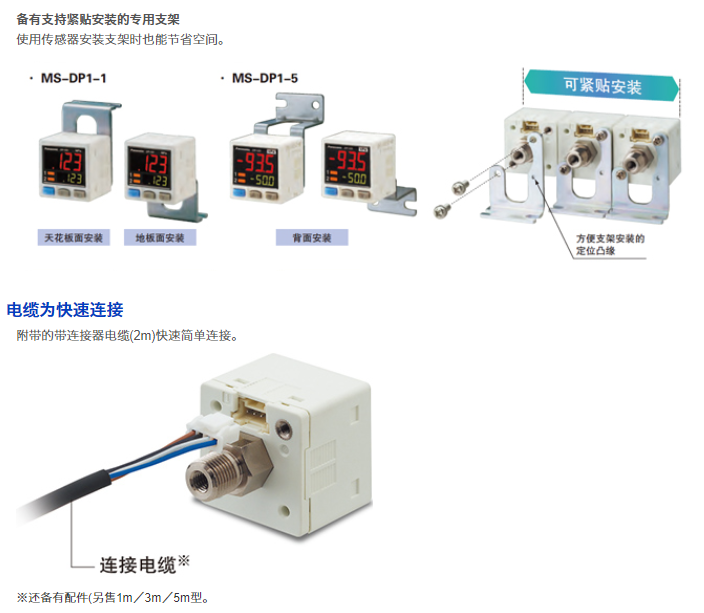

附件 | CN-14A-C2(2m連接器付電纜):1根 |
(注1): 無指定時的測量條件為使用環境溫度=+20℃。
(注2): 關于帶單位切換功能、僅限高壓型。

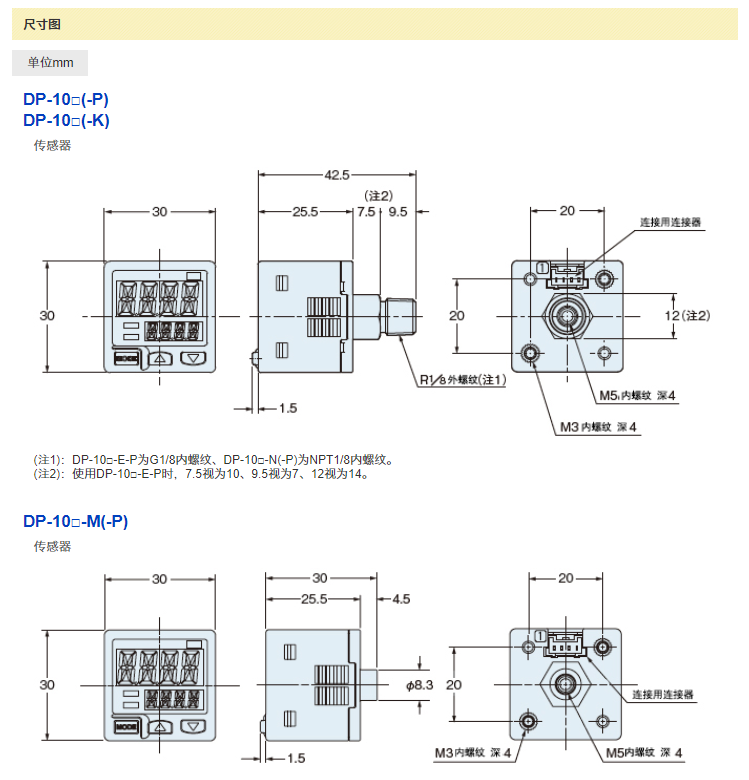

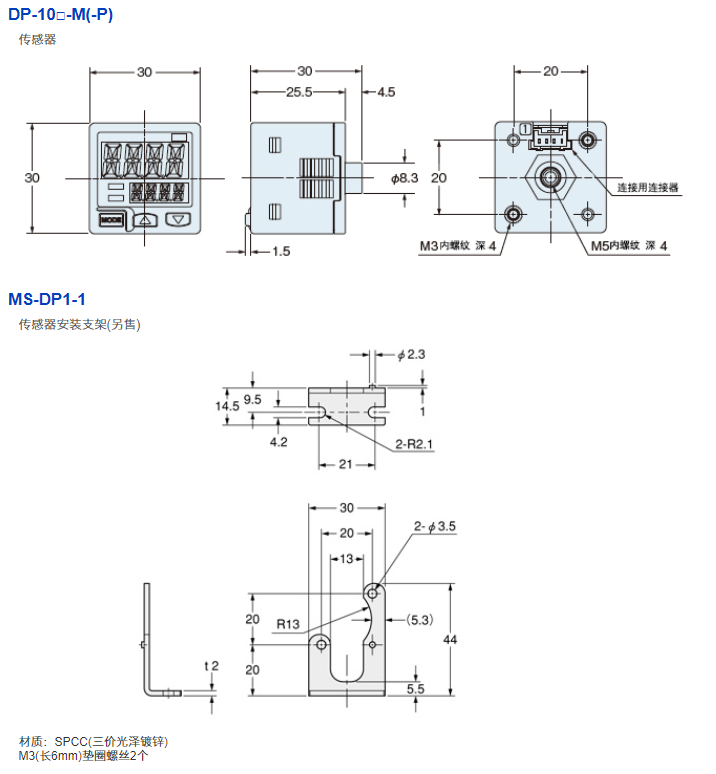

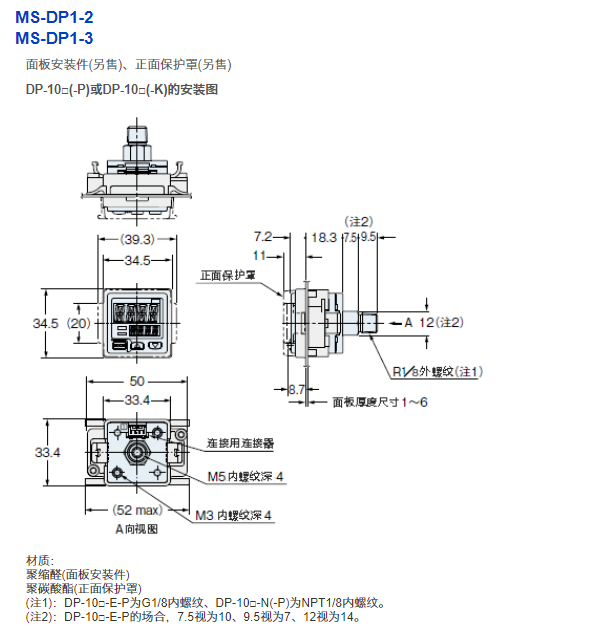

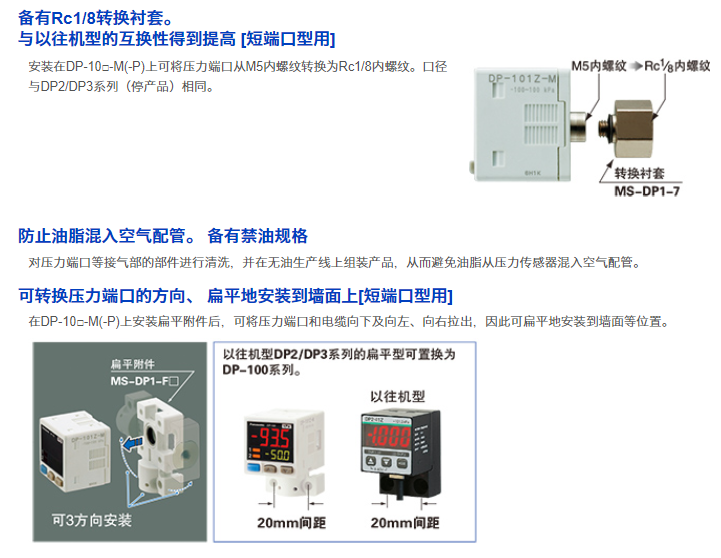

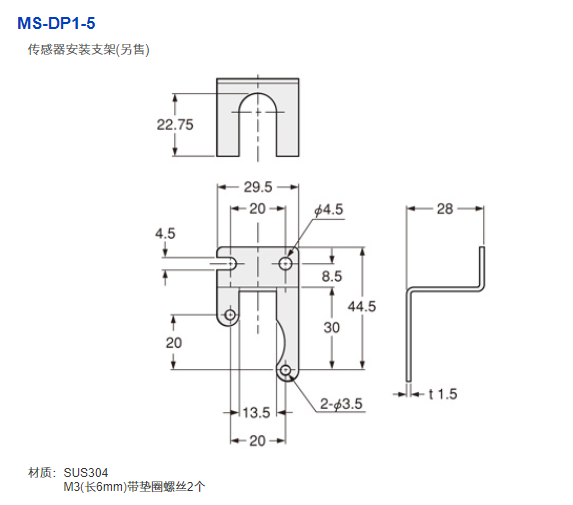

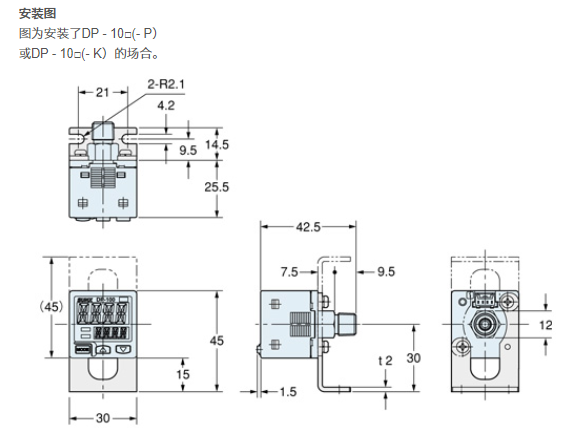

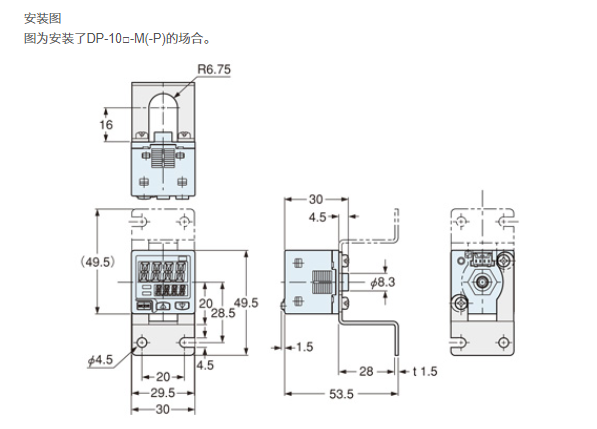

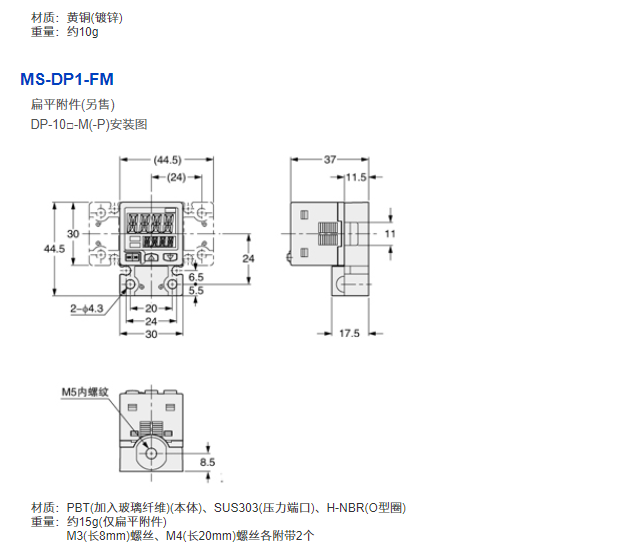

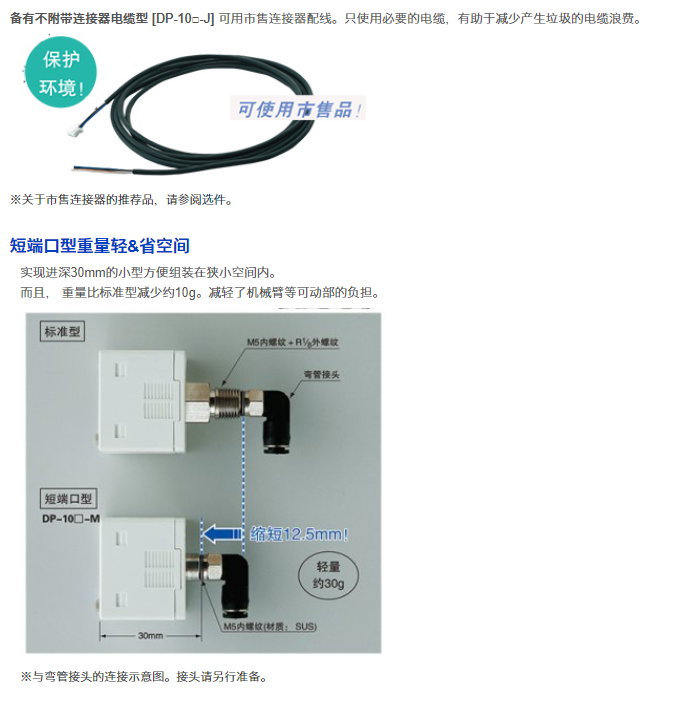

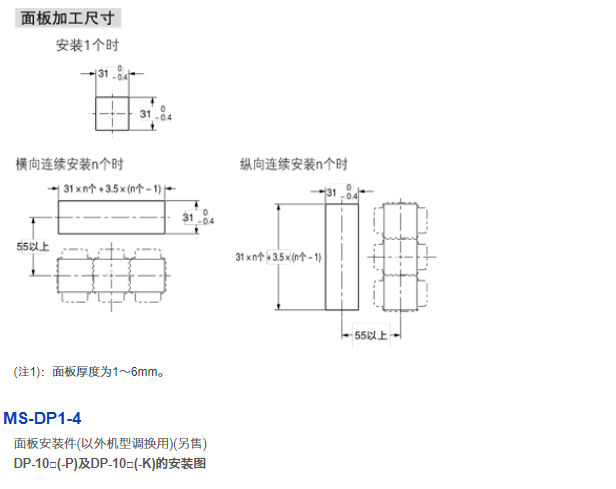

(注3): 型號中加注"-M"的機型為短端口型。
(注4): 比較輸出力2僅標準型配備。
(注5): 不能同時使用。
