超小型

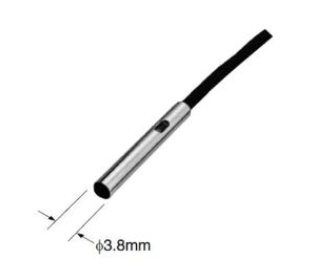

放大器內置接近傳感器,超小型尺寸,直徑僅有φ3.8mm。無需選擇安裝場所。

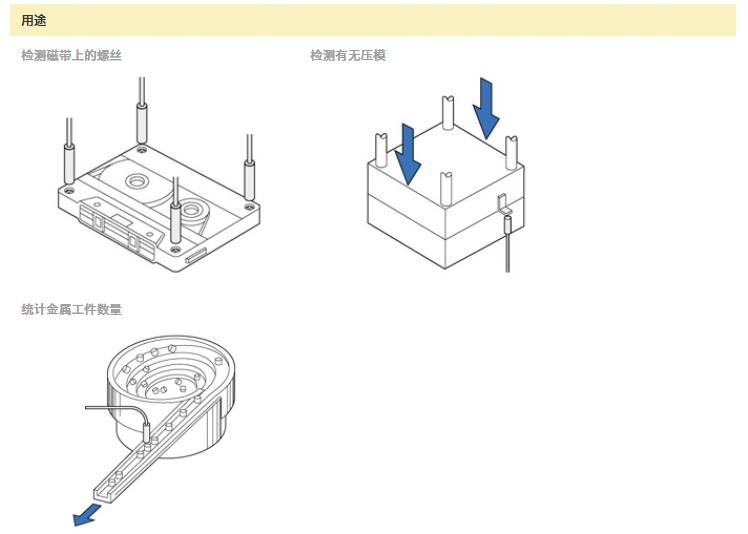

廣泛應用
電源電壓范圍廣,廣泛應用的開集輸出,充足的輸出容量,同時在保護構造IP67下被廣泛應用。
配備工作指示燈
在全部型號上配備了便于調整和維護的工作指示燈。
長距離檢測
非屏蔽型(GX-8ML□)與屏蔽型(GX-8M□)相比,盡管大小相同但檢測距離增加2倍,且不易受檢測距離變動影響。
牢固型

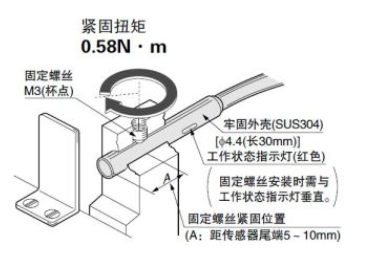

GX-4S□型采用了牢固的不銹鋼制外殼。緊固扭矩為0.58N·m。(是本公司以往產品的2倍)
耐彎曲性提高10倍(與本公司以往產品相比)

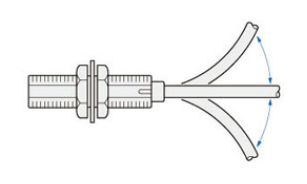

耐彎曲電纜型內芯采用特殊合金,反復彎曲的耐久性提高了10倍以上。
(注1): 最大工作距離是指使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
耐彎曲電纜型
屏蔽型備有耐彎曲電纜型。

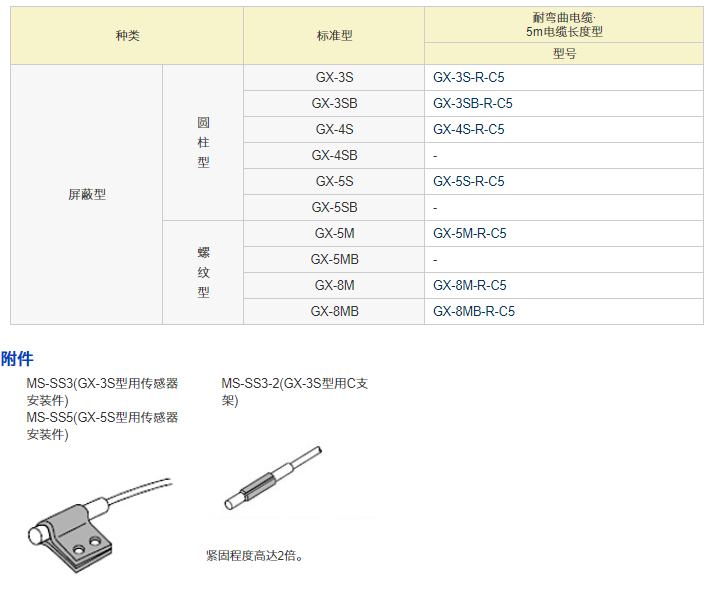

請在型號末尾加注“-R”進行訂購。
(例) GX-3S的耐彎曲電纜型為“ GX-3S-R”
5m電纜長度型
備有5m電纜長度型(標準:3m)。(GX-4SB除外)
請在型號末尾加注“-C5”進行訂購。
(例) GX-3S的5m電纜長度型為“ GX-3S-C5”

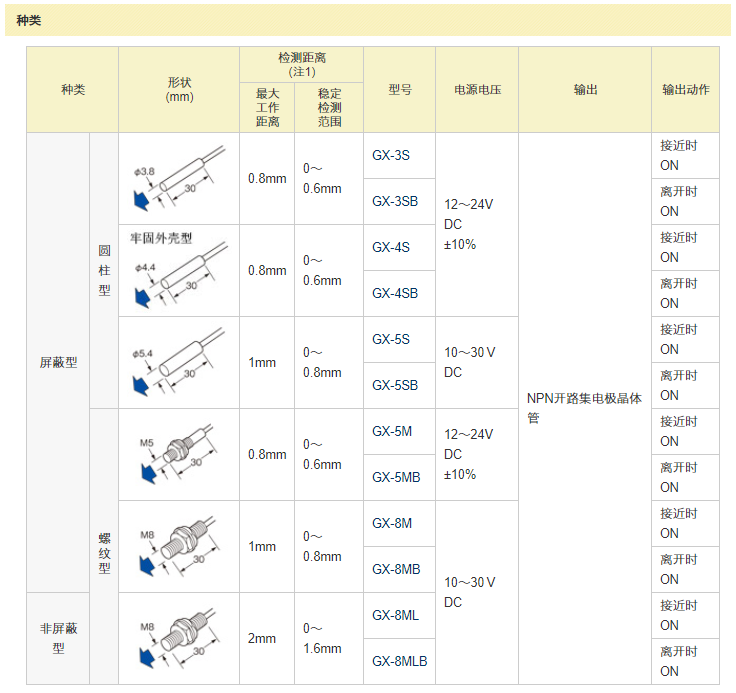

圓柱形

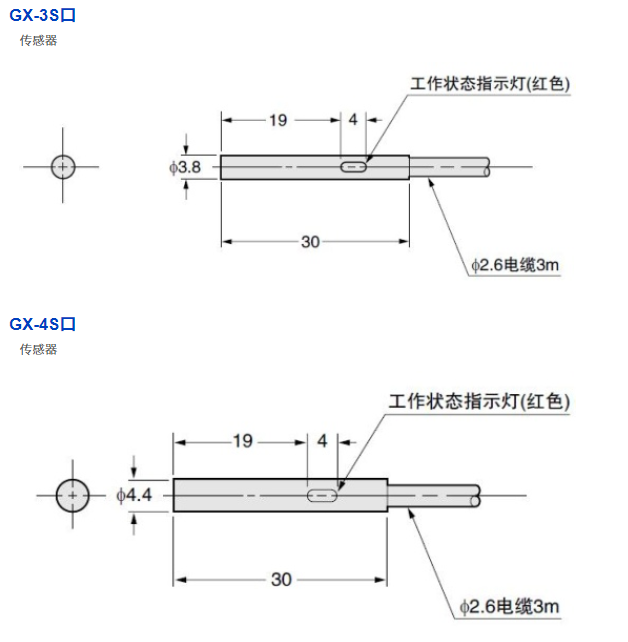

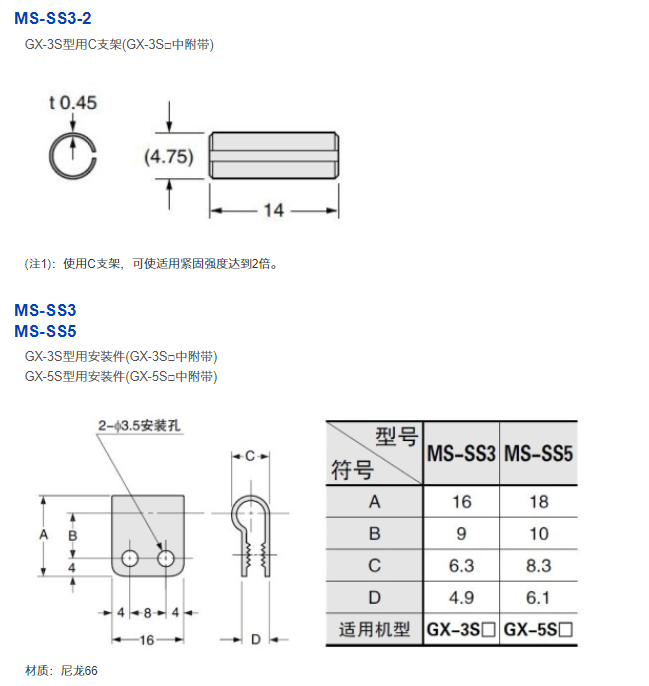

種類 | 屏蔽型 | ||||||||
耐彎曲電纜型 | 耐彎曲電纜型 | ||||||||
型號 | GX- | GX- | GX- | GX- | GX- | GX- | GX- | GX- | |
最大檢測距離(注2) | 0.8mm±15% | ||||||||
穩定檢測范圍(注2) | 0?0.6mm | ||||||||
標準檢測物體 | 鐵5×5×t1mm | ||||||||
應差(滯后現象) | 工作距離的15%以下(使用標準檢測物體) | ||||||||
重復精度 | 20μm以下 | ||||||||
電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | ||||||||
消耗電流 | 15mA以下 | ||||||||
輸出 | NPN開路集電極晶體管 | ||||||||
輸出 | 接近時 | 離開時 | 接近時 | 離開時 | 接近時 | 離開時 | 接近時 | 離開時 | |
短路 | - | ||||||||
最大反應頻率 | 1kHz | ||||||||
工作狀態指示燈 | 紅色LED(輸出ON時亮起) | ||||||||
環 | 保護 | IP67(IEC)、防滲漏型 | |||||||
使用 | -25?+70℃、存儲時:-25?+80℃ | ||||||||
使用 | 35?95%RH、存儲時:35?95%RH | ||||||||
耐電壓 | AC500V 1分鐘 所有電源連接端子與外殼之間 | ||||||||
絕緣 | 所有電源連接端子與外殼之間,5MΩ以上,基于DC250V的高阻表 | ||||||||
耐振動 | 頻率10?55Hz 雙振幅1.5mm X,Y和Z方向各2小時 | ||||||||
耐沖擊 | 頻率200m/s2(約20G) X,Y和Z方向各10次 | ||||||||
檢測 | 溫度 | 使用環境溫度-25~+70℃內,+20℃時檢測距離的±20%以內 | |||||||
電壓 | 使用電源電壓的±10%波動時,±2%以內 | ||||||||
材質 | 外殼:不銹鋼(SUS304)、樹脂部:TPX | ||||||||
電纜 | 0.08mm2 3芯 | 耐彎曲性0.1mm2 3芯 | 0.08mm2 3芯 | 耐彎曲性0.1mm2 3芯 | |||||
電纜 | 0.3mm2以上的電纜全長可延長至100m | ||||||||
重量 | 本體重量:約30g | ||||||||
附件 | MS-SS3(傳感器安裝件): | - |
(注1):無指定時的測量條件為使用環境溫度=+23℃。
(注2):最大檢測距離是指使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注3):最大流入電流根據使用環境溫度變化。

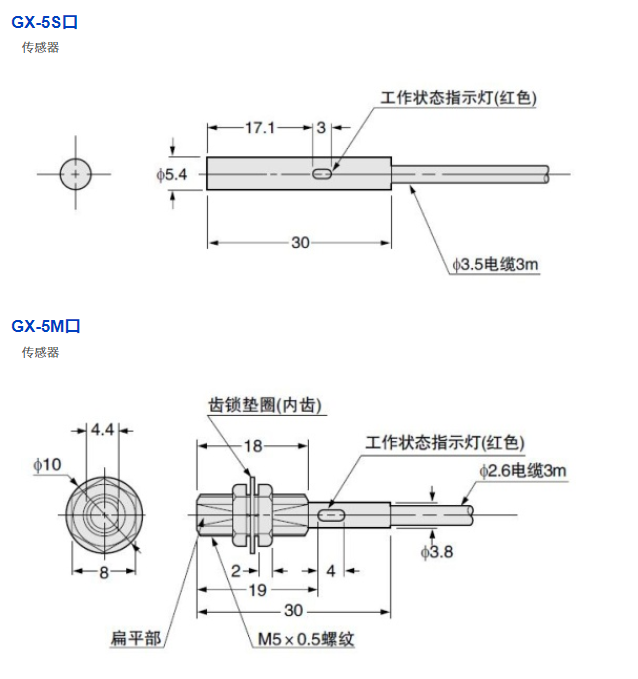

種類 | 屏蔽型 | ||||
耐彎曲電纜型 | |||||
型號 | GX-5S | GX-5SB | GX-5S-R | GX-5SBR | |
最大檢測距離(注2) | 1mm±15% | ||||
穩定檢測范圍(注2) | 0?0.8mm | ||||
標準檢測物體 | 鐵6×6×t1mm | ||||
應差(滯后現象) | 工作距離的15%以下(使用標準檢測物體) | ||||
重復精度 | 8μm以下 | ||||
電源電壓 | 10?30V DC | ||||
消耗電流 | 15mA以下 | ||||
輸出 | NPN開路集電極晶體管 | ||||
輸出動作 | 接近時 | 離開時 | 接近時 | 離開時 | |
短路保護 | 配備 | ||||
最大反應頻率 | 1.5kHz | ||||
工作狀態指示燈 | 紅色LED(輸出ON時亮起) | ||||
環 | 保護構造 | IP67(IEC)、防滲漏型 | |||
使用環境溫度 | -25?+70℃、存儲時:-25?+80℃ | ||||
使用環境濕度 | 35?85%RH | ||||
耐電壓 | AC500V 1分鐘 所有電源連接端子與外殼之間 | ||||
絕緣電阻 | 5MΩ以上,基于DC250V的高阻表 | ||||
耐振動 | 頻率10?55Hz 雙振幅1.5mm X,Y和Z方向各2小時 | ||||
耐沖擊 | 頻率300m/s2(約30G) | ||||
檢測 | 溫度特性 | 使用環境溫度-25~+70℃內,+20℃時檢測距離的±15%以內 | |||
電壓特性 | 使用電源電壓的±15% | ||||
材質 | 外殼:黃銅(鍍鎳) | ||||
電纜 | 0.14mm2 3芯 耐油?耐冷熱 | 耐彎曲性0.15mm2 3芯 | |||
電纜 | 0.3mm2以上的電纜全長可延長至100m | ||||
重量 | 本體重量:約55g | ||||
附件 | MS-SS5(傳感器安裝件): |
(注1):無指定時的測量條件為使用環境溫度=+23℃。
(注2):最大檢測距離是指使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注3):最大流入電流根據使用環境溫度變化。
螺紋型
種類 | 屏蔽型 | ||||
耐彎曲電纜型 | |||||
型號 | GX-5M | GX-5MB | GX-5M-R | GX-5MB-R | |
最大檢測距離(注2) | 0.8mm±15% | ||||
穩定檢測范圍(注2) | 0?0.6mm | ||||
標準檢測物體 | 鐵5×5×t1mm | ||||
應差(滯后現象) | 工作距離的15%以下 | ||||
重復精度 | 20μm以下 | ||||
電源電壓 | 12?24V DC±10% | ||||
消耗電流 | 15mA以下 | ||||
輸出 | NPN開路集電極晶體管 | ||||
輸出動作 | 接近時 | 離開時 | 接近時 | 離開時 | |
短路保護 | - | ||||
最大反應頻率 | 1kHz | ||||
工作狀態指示燈 | 紅色LED(輸出ON時亮起) | ||||
環 | 保護構造 | IP67(IEC)、防滲漏型 | |||
使用環境溫度 | -25?+70℃、存儲時:-25?+80℃ | ||||
使用環境濕度 | 35?95%RH | ||||
耐電壓 | AC500V 1分鐘 所有電源連接端子與外殼之間 | ||||
絕緣電阻 | 5MΩ以上,基于DC250V的高阻表 | ||||
耐振動 | 頻率10?55Hz 雙振幅1.5mm X,Y和Z方向各2小時 | ||||
耐沖擊 | 頻率200m/s2(約20G) | ||||
檢測距離 | 溫度特性 | 使用環境溫度-25? | |||
電壓特性 | 使用電源電壓的±10% | ||||
材質 | 外殼:黃銅(鍍鎳) | ||||
電纜 | 0.08mm2 3芯 | 耐彎曲性0.1mm2 3芯 | |||
電纜延長 | 0.3mm2以上的電纜全長可延長至100m | ||||
重量(注4) | 本體重量:約30g | ||||
附件 | 螺母:2個 | 螺母:2個 |
(注1):無指定時的測量條件為使用環境溫度=+23℃。
(注2):最大檢測距離是指使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注3):最大流入電流根據使用環境溫度變化。
(注4):螺紋型的重量包括螺母與齒鎖墊圈的重量。

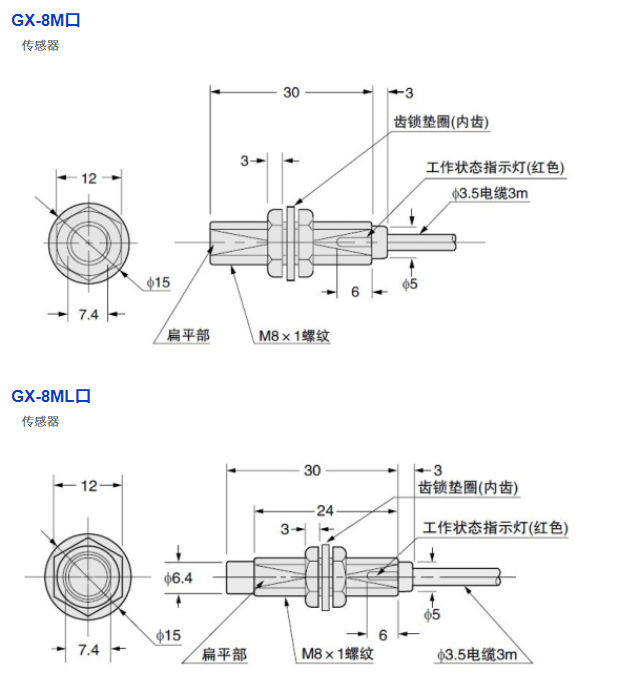

種類 | 屏蔽型 | 非屏蔽型 | |||||
耐彎曲電纜型 | |||||||
型號 | GX- | GX- | GX- | GX- | GX- | GX- | |
最大檢測距離(注2) | 1mm±15% | 2mm±15% | |||||
穩定檢測范圍(注2) | 0?0.8mm | 0?1.6mm | |||||
標準檢測物體 | 鐵8×8×t1mm | 鐵12×12×t1mm | |||||
應差(滯后現象) | 工作距離的10%以下(標準檢測物體時) | ||||||
重復精度 | 8μm以下 | 40μm以下 | |||||
電源電壓 | 10?30V DC 脈動P-P10%以下 | ||||||
消耗電流 | 15mA以下 | ||||||
輸出 | NPN開路集電極晶體管 | ||||||
輸出動作 | 接近時 | 離開時 | 接近時 | 離開時 | 接近時 | 離開時 | |
短路保護 | 配備 | ||||||
最大反應頻率 | 1kHz | 500Hz | |||||
工作狀態指示燈 | 紅色LED(輸出ON時亮起) | ||||||
環 | 保護構造 | IP67(IEC)、防滲漏型 | |||||
使用環境溫度 | -25?+70℃、存儲時:-25?+80℃ | ||||||
使用環境濕度 | 35?85%RH、存儲時:35?95%RH | ||||||
耐電壓 | AC500V 1分鐘 所有電源連接端子與外殼之間 | ||||||
絕緣電阻 | 所有電源連接端子與外殼之間,50MΩ以上,基于DC500V的高阻表 | ||||||
耐振動 | 頻率10?55Hz 雙振幅1.5mm X,Y和Z方向各2小時 | ||||||
耐沖擊 | 頻率300m/s2(約30G) | 頻率300m/s2(約30G) | |||||
檢測 | 溫度特性 | 使用環境溫度-25~+70℃內,+20℃時檢測距離的+15/-10%以內 | |||||
電壓特性 | 使用電源電壓的±15%波動時 | ||||||
材質 | 外殼:黃銅(鍍鎳)、 | ||||||
電纜 | 0.14mm2 3芯 | 耐彎曲性0.15mm2 3芯 | 0.14mm2 3芯 | ||||
電纜延長 | 0.3mm2以上的電纜全長可延長至100m | 0.14mm2以上的電纜全長可延長至100m | |||||
重量(注4) | 本體重量:約60g | ||||||
附件 | 螺母:2個 | 螺母:2個 | 螺母:2個 |
(注1):無指定時的測量條件為使用環境溫度=+23℃。
(注2):最大檢測距離是指使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注3):最大流入電流根據使用環境溫度變化。
(注4):螺紋型的重量包括螺母與齒鎖墊圈的重量。
