節省空間,袖珍打火機尺寸部件

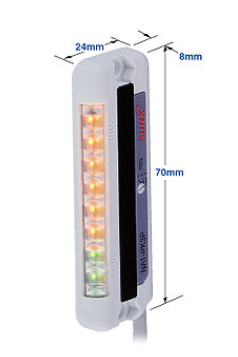

超小尺寸:W24×H70×D8mm,甚至可以被安裝在部件箱的限制小空間內。
無需同步線

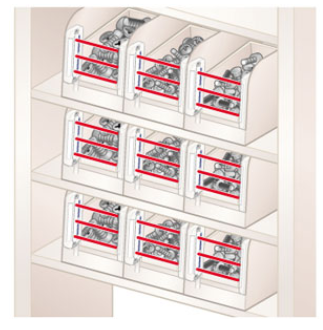

使用同步光束掃描系統,無需同步線,并減少了接線工時。而且,傳感器可在三種不同的投光頻率中轉換,最多可在同一垂直平面上貼近安裝3套傳感器,且不會導致相互干擾。 即使安裝在多層架上,由于相互干擾產生的工作故障也不會出現。(如果水平安裝,最多可無干擾并行安裝2套傳感器。)
使用大型、明亮、醒目的作業指示燈
超小機身上安裝有一約50mm高的作業指示燈。由于其明亮度和高可見度,可用于遠距離檢查傳感器的工作。
可切換輸出動作
輸出動作可切換至所需用途。
設計簡單
安裝孔和光軸在產品的中心呈一條直線,設計簡便??墒褂肕4螺母簡單安裝。
電纜方向靈活
可選擇兩個不同方向中的任一方向定位電纜:向下或側向,因此可根據傳感器的安裝位置進行靈活布局。

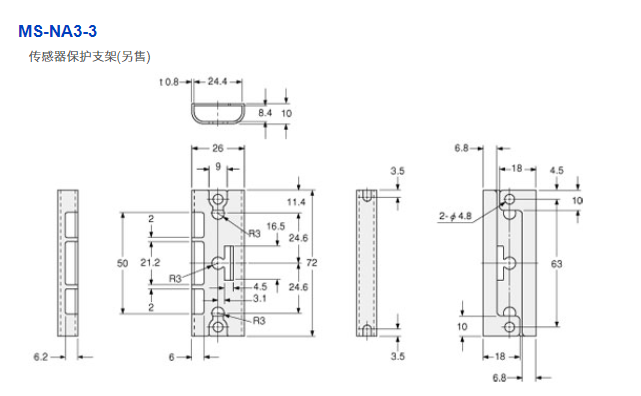

備有傳感器保護支架
備有傳感器保護支架(另售),以保護傳感器不受工具或其他物體的損傷。鍍黑的保護支架增強了作業指示燈的可見度。

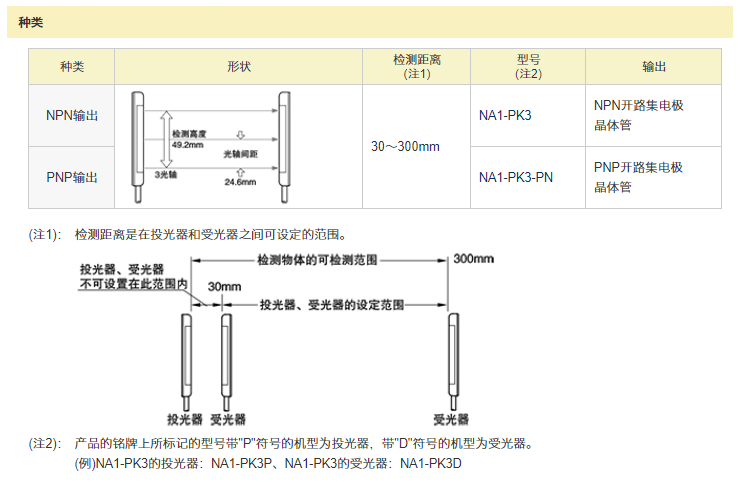

種類 | NPN輸出 | PNP輸出 | |

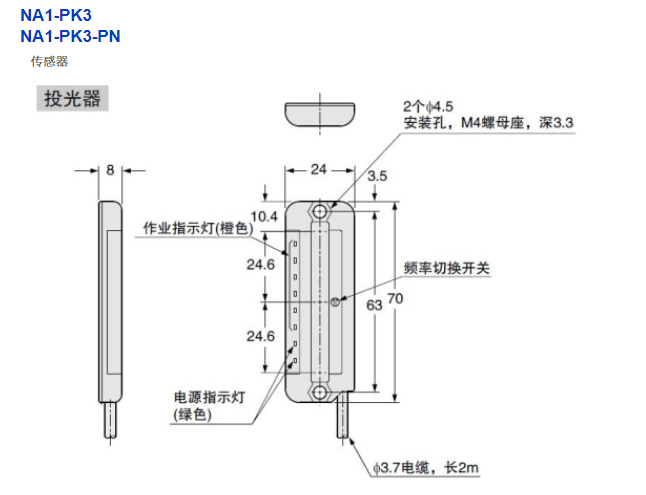

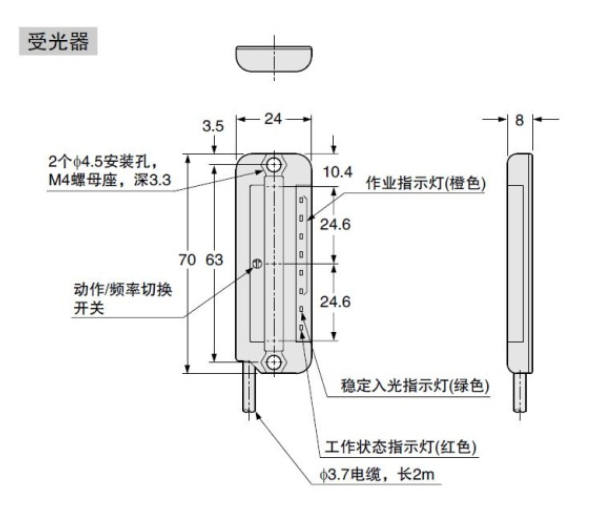

型號 | NA1-PK3 | NA1-PK3-PN | |
檢測高度 | 49.2mm | ||
檢測距離(注2) | 30?300mm | ||
光軸距離 | 24.6mm | ||
光軸數 | 3 | ||
檢測物體 | φ29mm以上不透明體(完全遮光物體) | ||
電源電壓 | 12~24V DC±10% 脈動P-P10%以下 | ||
消耗電流 | 投光器:30mA以下,受光器:50mA以下 | ||
輸出 | NPN開路集電極晶體管 | PNP開路集電極晶體管 | |
輸出動作 | 1個以上光軸遮光時ON或OFF,可由切換開關選擇 | ||
短路保護 | 配備 | ||
反應時間 | 10ms以下(使用防干擾功能時:30ms以下) | ||
指 | 投光器 | 電源指示燈:綠色LED(通電時亮起) | 電源指示燈:綠色LED(通電時亮起) |
受光器 | 工作狀態指示燈:紅色LED(輸出ON時亮起) | 工作狀態指示燈:紅色LED(輸出ON時亮起) | |
防干擾功能 | 配備(3臺傳感器可緊貼安裝) | ||
環 | 保護構造 | IP62(IEC)、防滴型 | |
使用環境溫度 | -10~+55℃(注意不可結露、結冰),存儲時:-20~+70℃ | ||
使用環境濕度 | 35~85%RH,存儲時:35~85%RH | ||
使用環境照明度 | 白熾燈:受光面照明度3,000lx以下 | ||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||
絕緣電阻 | 所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表 | ||
耐振動 | 頻率10~150Hz 雙振幅0.75mm(MAX.5G) X,Y和Z方向各2小時 | ||
耐沖擊 | 加速度500m/s2(約50G) X,Y和Z方向各3次 | ||
投光元件 | 紅外線LED(同步光束掃描方式) | ||
材質 | 外殼:耐熱ABS,透鏡罩:丙烯,顯示罩:丙烯 | ||

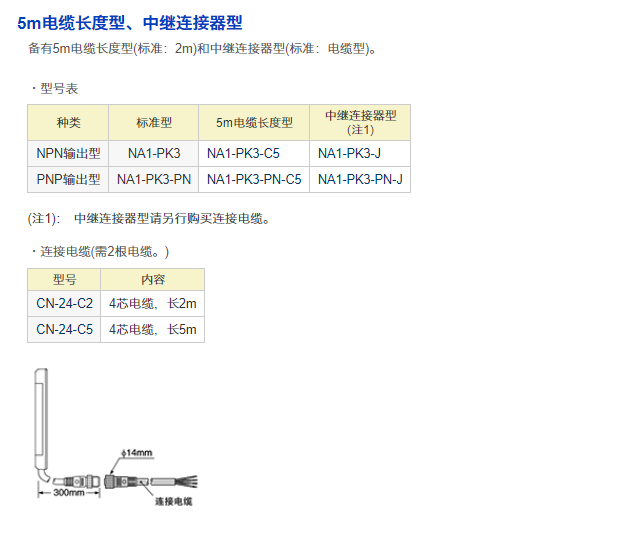

電纜 | 0.2mm2 4芯(投光器:3芯)耐油橡膠電纜,長2m | ||
電纜延長 | 0.3mm2 以上的電纜時,投光器和受光器的全長均可延長至100m | ||
重量 | 本體重量:投光器和受光器各約50g |
(注1):無指定時的測量條件為使用環境度=+23℃。

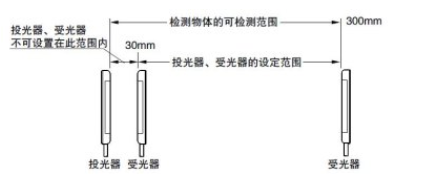

(注2):檢測距離是在投光器和受光器之間可設定的范圍。
(注1) : 投光器和受光器兼用。
材質: SPCC(黑色陽極氧化處理)
2個支架為一套
[附帶4個帶墊圈的M4螺絲(長15mm),4個螺母。]
