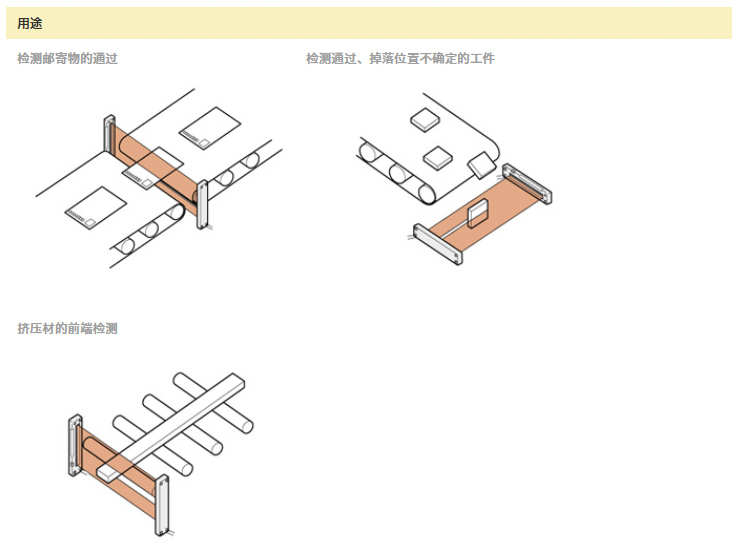

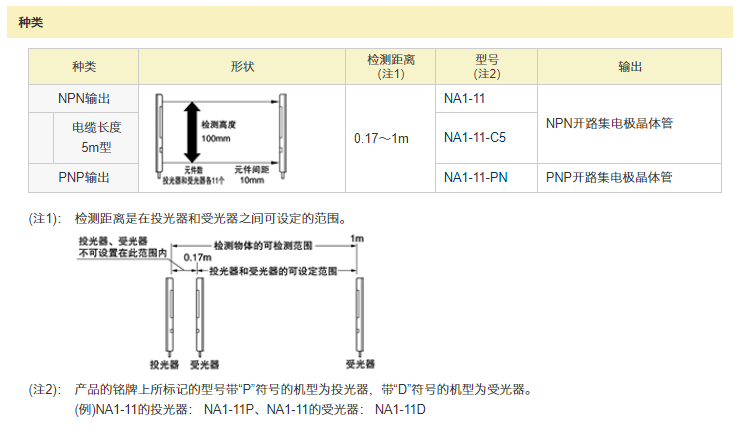

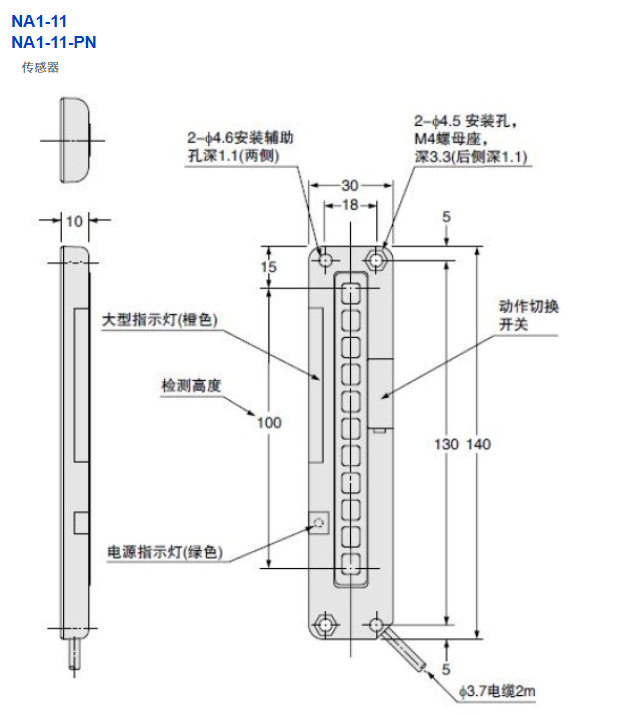

型式號

NA1-11

NA1-11-PN

檢測高度

100mm

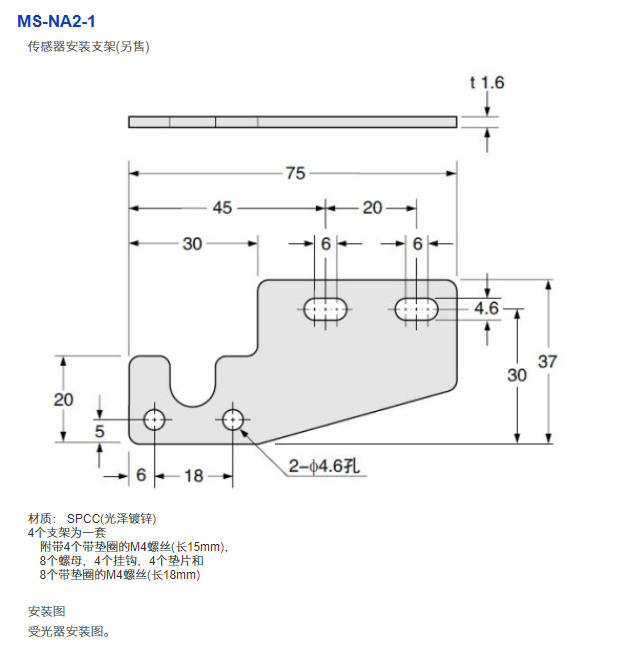

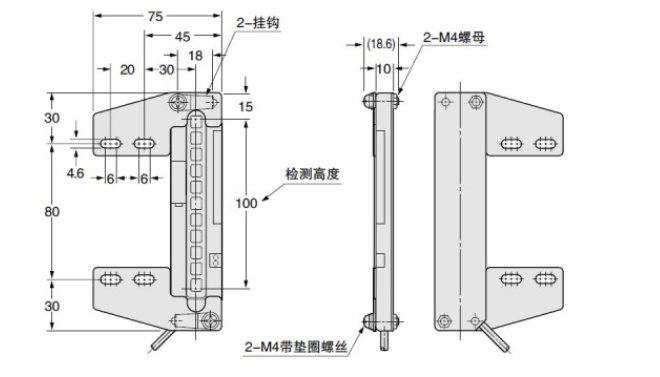

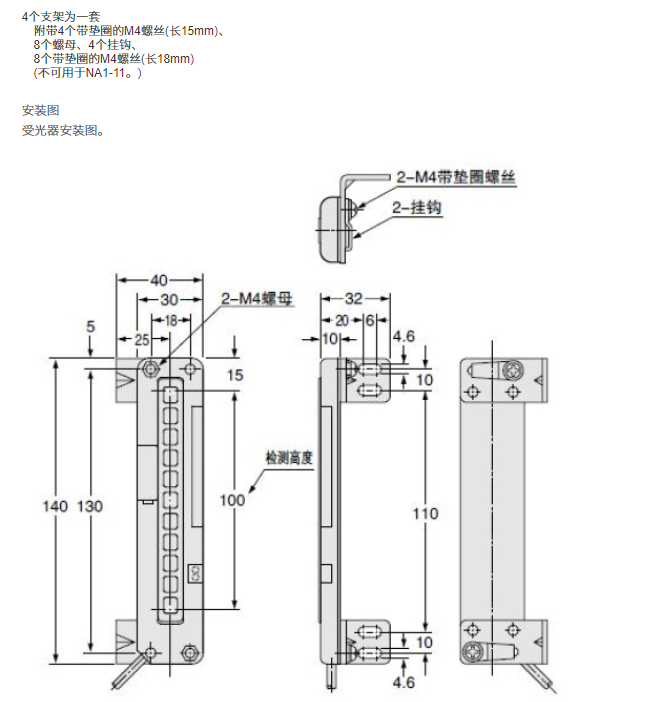

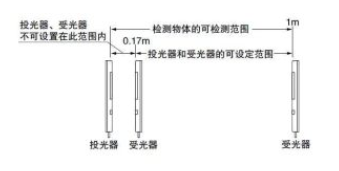

檢測距離（注2）

0.17?1m

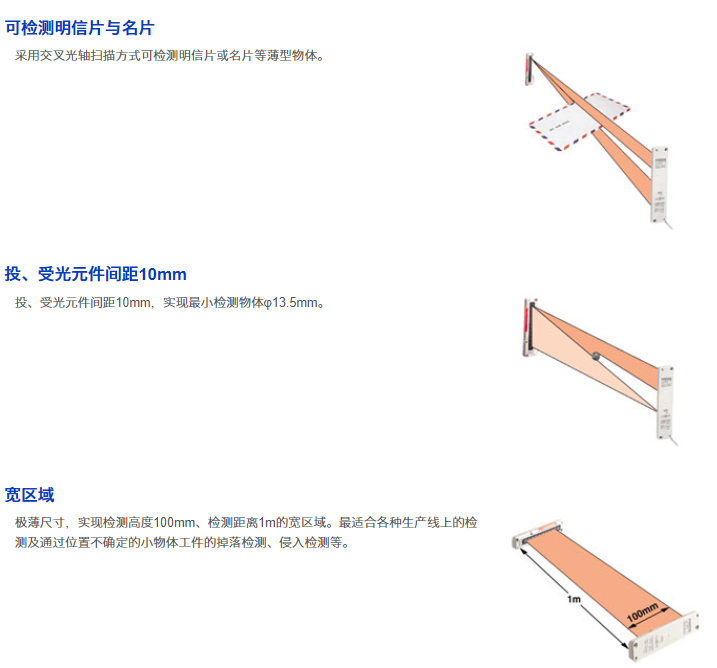

元件距離

10mm

元件數

投光器和受光器各11個

檢測物體

φ13.5mm以上的不透明體(注3)

電源電壓

12～24V DC±10％　脈動P-P10％以下

消費電流

投光器：80mA以下、受光器：100mA以下

輸出

NPN開路集電極晶體管
  ?最大流入電流：100mA
  ?外加電壓：30V DC以下(輸出和0V之間)
  ?剩余電壓： 1V以下(流入電流為100mA時)
  　　　　　　　 0.4V以下(流入電流為16mA時)

PNP開路集電極晶體管
  ?最大流入電流：100mA
  ?外加電壓：30V DC以下(輸出和+V之間)
  ?剩余電壓： 1V以下(流入電流為100mA時)
  　　　　　　　 0.4V以下(流入電流為16mA時)

輸出動作

可用切換開關選擇遮光時ON或OFF

短路保護

配備

反應時間

遮光時：5ms以下、入光時：10ms以下

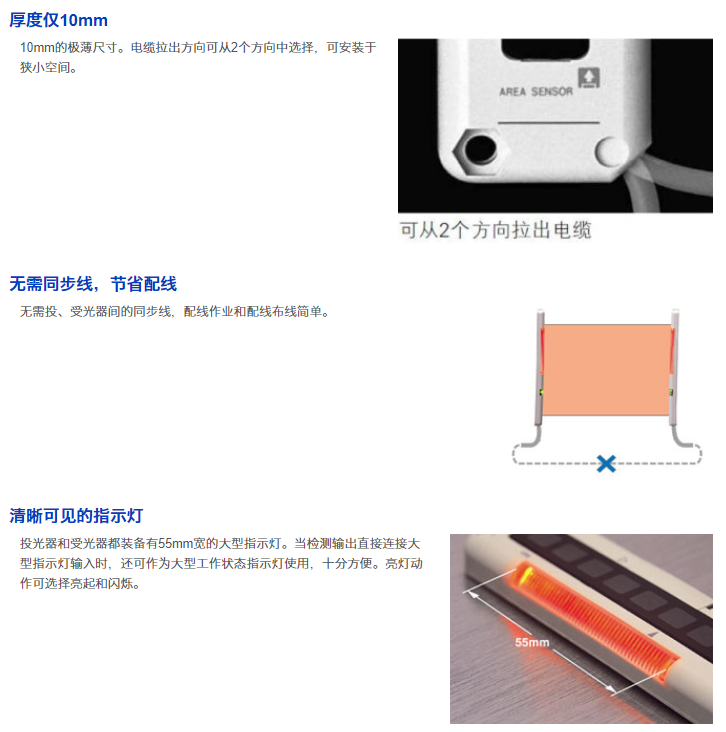

指
  示
  燈

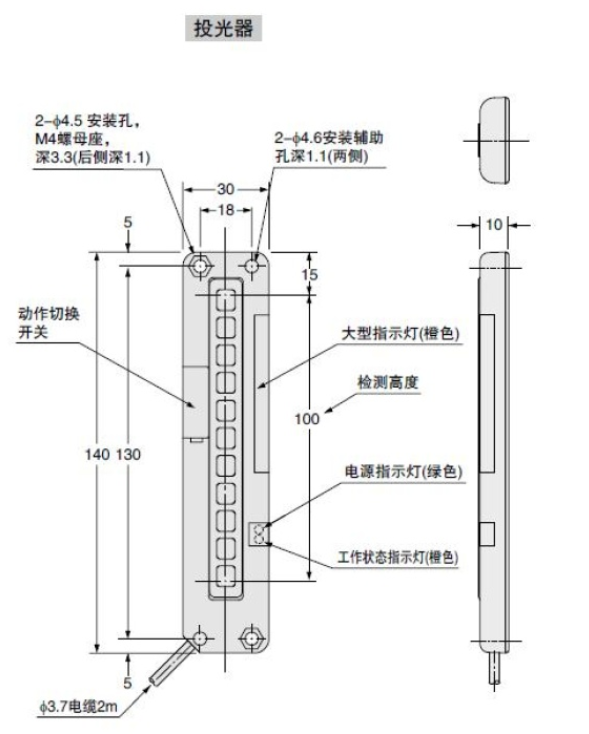

投光器

電源指示燈：綠色LED(通電時亮起)
  大型指示燈： 橙色LED
  (通過切換開關選擇大型指示燈輸入高時亮起或閃爍)

電源指示燈：綠色LED(通電時亮起)
  大型表示燈： 橙色LED
  (通過切換開關選擇大型指示燈輸入高時亮起或閃爍)

受光器

工作狀態指示燈：橙色LED(輸出ON時亮起)
  電源指示燈：綠色LED(通電時亮起)
  大型指示燈： 橙色LED(通過切換開關選擇大型指示燈輸入低時亮起或閃爍)

工作狀態指示燈：橙色LED(輸出ON時亮起)
  電源指示燈：綠色LED(通電時亮起)
  大型指示燈： 橙色LED(通過切換開關選擇大型指示燈輸入高時亮起或閃爍)

環
  境
  性
  能　

保護構造

IP62(IEC)、防滴Ⅱ型

使用環境溫度

-10～＋55℃(注意不可結露、結冰)，存儲時：-20～＋70℃

使用環境濕度

35～85％RH，存儲時：35～85％RH

使用環境照明度

白熾燈：受光面照明度3,000lx以下

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率10～150Hz　雙振幅1.5mm　X,Y和Z方向各2小時

耐沖擊

加速度500m/s2(約50G)　X,Y和Z方向各3次

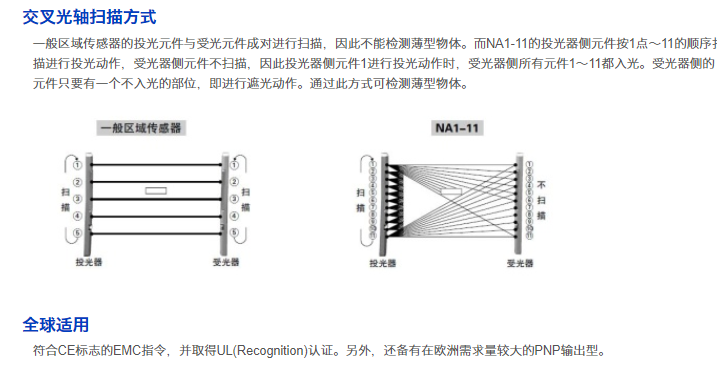

投光元件

紅外線LED(投光波峰波長：880nm、交叉光軸掃描方式)

材質

外殼：耐熱ABS，透鏡：丙烯，指示燈罩：丙烯

電纜

0.3mm2 4芯(投光器：3芯)耐油橡皮電纜，長2m

電纜延長

0.3mm2以上的電纜時，投光器和受光器的全長均可延長至100m

重量

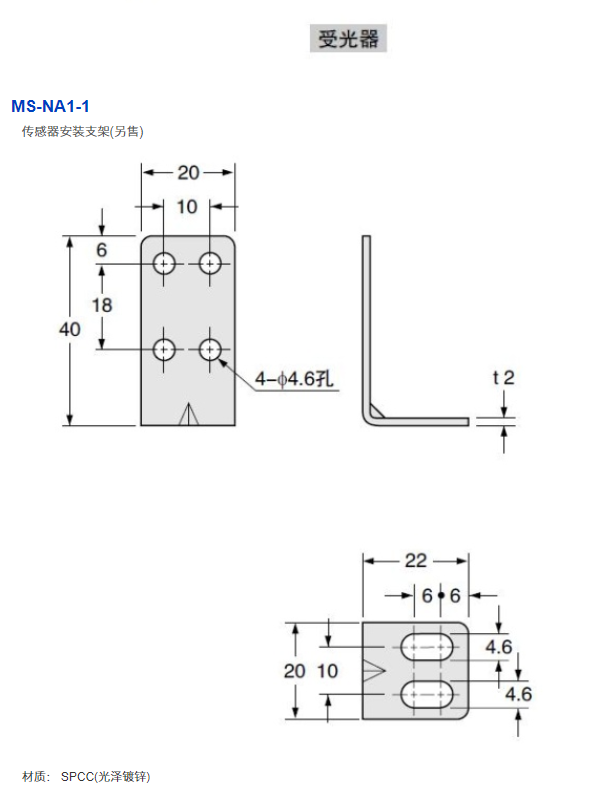

本體重量：投光器 約80g/受光器 約85g、包裝重量：約210g
