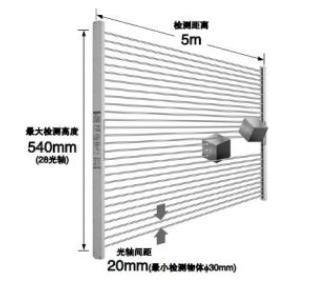

最大檢測高度540mm(28光軸)
實現了最大可達540mm(28光軸)的檢測高度。光軸間距20mm(最小檢測物體φ30mm)，檢測距離5m，滿足多種需求。

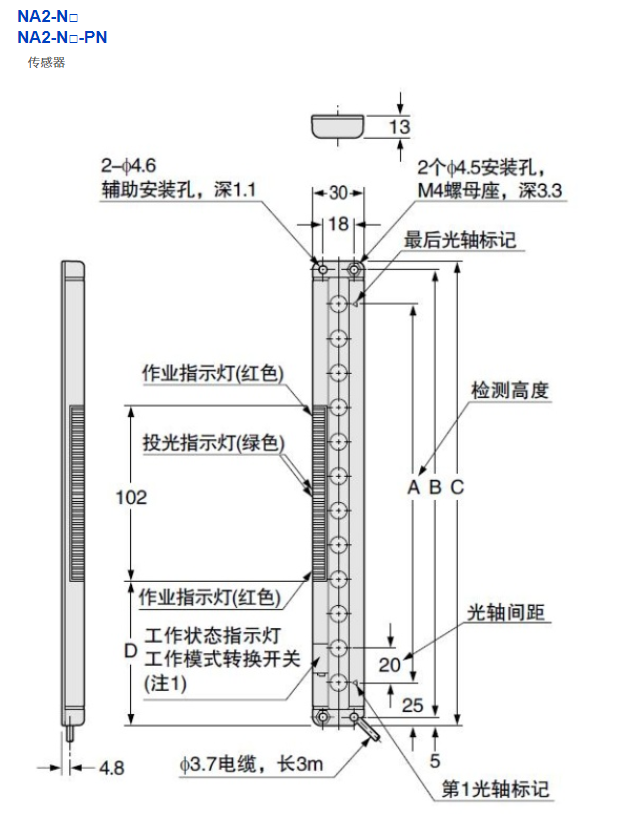

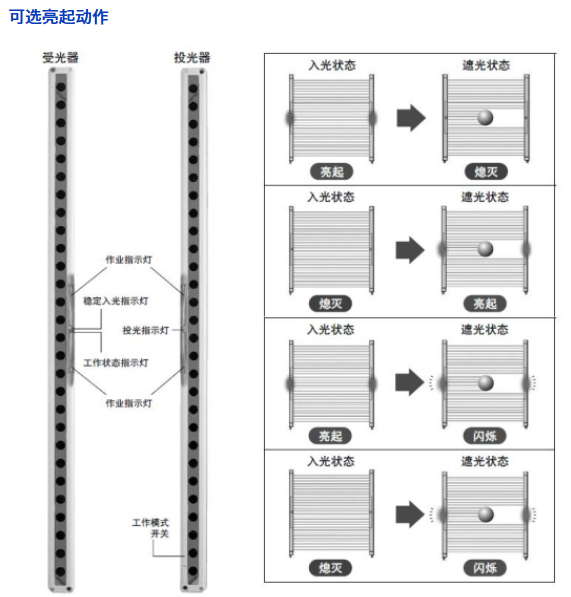

清晰易見的大型作業指示燈
投光器和受光器兩面都裝有清晰易見的紅色作業指示燈，高度為102mm。 當檢測輸出直接連接作業指示燈輸入時，還可作為大型工作狀態指示燈使用。

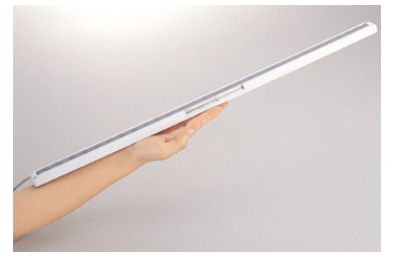

僅13mm厚的超薄身材
僅13mm厚，30mm寬，薄身NA2-N系列。與您的設備正好吻合，不會干擾作業。

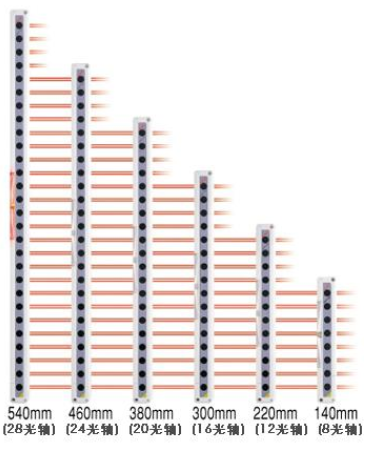

6種檢測高度
除原有的12、16和20光軸型外，此系列還包括8、24和28光軸型。有檢測高度從540mm(28光軸)至140mm(8光軸)的多種型號可供選擇。

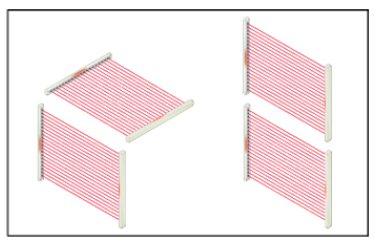

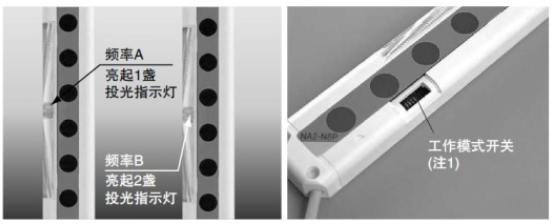

并行安裝的防干擾設置
將兩個傳感器設為不同的投光頻率以防止相互干擾。同時使用兩個傳感器可進行更廣區域的檢測。設定頻率可根據亮起的投光指示燈數量確定。
方便的投光停止功能
通過輸入一個外部信號可停止光軸輸出。當開始操作時此為有用的測試運行功能。
全球適用
符合CE標志的EMC指定，并取得UL Recognition認證。另備有已取得韓國S標志認證的產品。另外，還備有在歐洲需求量較大的PNP輸出型。
(注1)： 產品的銘牌上所標記的型號帶“P”符號的機型為投光器，帶“D”符號的機型為受光器。
5m電纜長度型
NPN輸出型中備有5m電纜長度型(標準長度為3m)。
請?jiān)谛吞?hào)末尾加注“-C5”進行訂購。
(例)NA2-N8的5m電纜長度型為“ NA2-N8-C5”
韓國S標志認證通過產品
NPN輸出型(5m電纜長度型除外)備有通過韓國S標志認證的產品。
請?jiān)谛吞?hào)末尾加注“-K”進行訂購。
(例)NA2-N8的韓國S標志認證通過產品為“ NA2-N8-K”

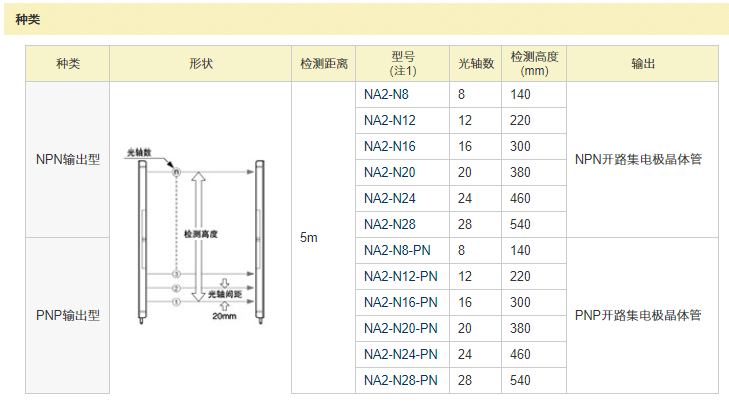

光軸數 | 8光軸 | 12光軸 | 16光軸 | ||
型 | NPN輸出 | NA2-N8 | NA2-N12 | NA2-N16 | |
PNP輸出 | NA2-N8-PN | NA2-N12-PN | NA2-N16-PN | ||
檢測高度 | 140mm | 220mm | 300mm | ||
檢測距離 | 5m | ||||
光軸間距 | 20mm | ||||
檢測物體 | φ30mm以上不透明體(完全遮光物體) | ||||
電源電壓 | 12～24V DC±10％ 脈動P-P10％以下 | ||||
消 | 投 | 作業指示燈ON | 0.7W以下 | 0.8W以下 | 0.9W以下 |
作業指示燈OFF | 0.6W以下 | 0.7W以下 | 0.8W以下 | ||
受 | 作業指示燈ON | 0.7W以下 | 0.8W以下 | 0.9W以下 | |
作業指示燈OFF | 0.6W以下 | 0.7W以下 | 0.8W以下 | ||
輸出 | <NPN輸出型> | ||||
輸出動作 | 所有光軸入光時ON(一個或多個光軸遮光時OFF) | ||||
短路保護 | 配備 | ||||
反應時間 | 10ms以下(使用防干擾功能時12ms以下) | ||||
指 | 投光器 | 投光指示燈： 綠色LED×2(投光時亮起，設定頻率A時1個LED亮起，設定頻率B時2個LED亮起) | |||
受光器 | 工作狀態指示燈：紅色LED(一個或多個光軸受干擾時亮起) | ||||
防干擾功能 | 配備 | ||||
投光停止功能 | 配備 | ||||
環 | 保護構造 | IP40(IEC) | |||
使用環境溫度 | －10～＋55℃(注意不可結露、結冰)，存儲時：-10～＋60℃ | ||||
使用環境濕度 | 35～85％RH，存儲時：35～85％RH | ||||
使用環境照明度 | 白熾燈：受光面照明度3,000lx以下 | ||||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||
絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | ||||
耐振動 | 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 | ||||
耐沖擊 | 加速度500m/s2(約50G) X,Y和Z方向各3次 | ||||
投光元件 | 紅外線LED(投光波峰波長：870nm(注3)、調制式) | ||||
材質 | 外殼：耐熱ABS，前罩：聚酯，顯示罩：丙烯 | ||||
電纜 | 0.2mm2 4芯橡皮電纜，長3m | ||||
電纜延長 | 使用0.2mm2以上的電纜時，投光器和受光器的全長均可延長至25m | ||||
重量(包括投光器和受光器) | 本體重量：約350g | 本體重量：約400g | 本體重量：約450g | ||
光軸數 | 20光軸 | 24光軸 | 28光軸 | ||
型 | NPN輸出 | NA2-N20 | NA2-N24 | NA2-N28 | |
PNP輸出 | NA2-N20-PN | NA2-N24-PN | NA2-N28-PN | ||
檢測高度 | 380mm | 460mm | 540mm | ||
檢測距離 | 5m | ||||
光軸間距 | 20mm | ||||
檢測物體 | φ30mm以上不透明體(完全遮光物體) | ||||
電源電壓 | 12～24V DC±10％ 脈動P-P10％以下 | ||||
消 | 投 | 作業指示燈ON | 1.0W以下 | 1.1W以下 | 1.2W以下 |
作業指示燈OFF | 0.9W以下 | 1.0W以下 | 1.1W以下 | ||
受 | 作業指示燈ON | 1.0W以下 | 1.1W以下 | 1.2W以下 | |
作業指示燈OFF | 0.9W以下 | 1.0W以下 | 1.1W以下 | ||
輸出 | <NPN輸出型> | ||||
輸出動作 | 所有光軸入光時ON(一個或多個光軸遮光時OFF) | ||||
短路保護 | 配備 | ||||
反應時間 | 10ms以下(使用防干擾功能時12ms以下) | ||||
指 | 投光器 | 投光指示燈： 綠色LED×2(投光時亮起，設定頻率A時1個LED亮起，設定頻率B時2個LED亮起) | |||
受光器 | 工作狀態指示燈：紅色LED(一個或多個光軸受干擾時亮起) | ||||
防干擾功能 | 配備 | ||||
投光停止功能 | 配備 | ||||
環 | 保護構造 | IP40(IEC) | |||
使用環境溫度 | －10～＋55℃(注意不可結露、結冰)，存儲時：-10～＋60℃ | ||||
使用環境濕度 | 35～85％RH，存儲時：35～85％RH | ||||
使用環境照明度 | 白熾燈：受光面照明度3,000lx以下 | ||||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||
絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | ||||
耐振動 | 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 | ||||
耐沖擊 | 加速度500m/s2(約50G) X,Y和Z方向各3次 | ||||
投光元件 | 紅外線LED(投光波峰波長：870nm(注3)、調制式) | ||||
材質 | 外殼：耐熱ABS，前罩：聚酯，顯示罩：丙烯 | ||||
電纜 | 0.2mm2 4芯橡皮電纜，長3m | ||||
電纜延長 | 使用0.2mm2以上的電纜時，投光器和受光器的全長均可延長至25m | ||||
重量(包括投光器和受光器) | 本體重量：約500g | 本體重量：約570g | 本體重量：約650g | ||
(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：根據以下公式獲得消耗電流。
消耗電流＝消耗電量÷電源電壓
(例)NA2-N8(作業指示燈亮起時)
電源電壓為12V時，投光器的消耗電流為：
0.7W÷12V≈0.058A＝58mA
(注3)：2017年3月以后生產的產品。
