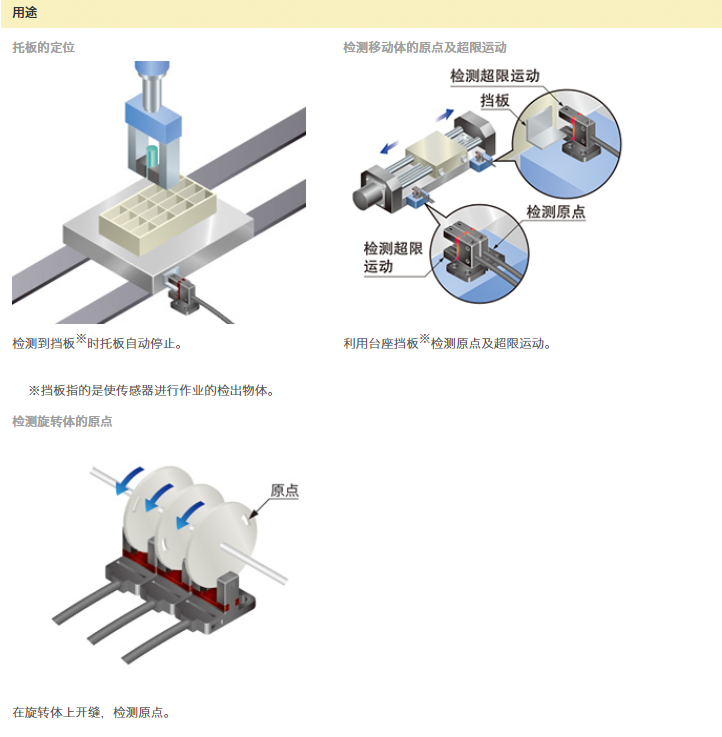

標配3個保護電路
機身雖小,卻在所有機型中標配
1.電源逆接保護電路
2.輸出逆接保護電路
3.輸出短路保護電路
通過以上電路的標準配備,大幅減少了因錯誤配線造成傳感器故障所導致的風險。
行業首創!保護構造IP64

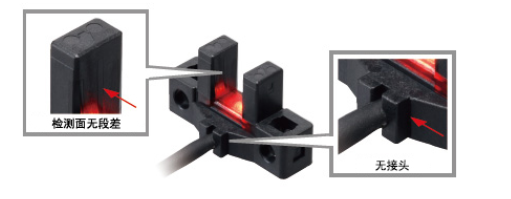

采用本公司獨特的整體成型法,使得檢測面和主體之間沒有任何間隙。大大減少了因水滴飛濺、灰塵等造成故障的可能性。
※照片為PM-L45?!刂?017年7月公司調查 |
投光、受光部間距為6mm,留有余量
檢測部位的外形尺寸和本公司以往產品相同,通過將投光?受光部分厚度各減少0.5mm,可使投光?受光間隔擴大1mm。大大降低了檢測物體和檢測部位發生沖擊的危險性。
(單位 : mm)※照片為PM-K45。 |

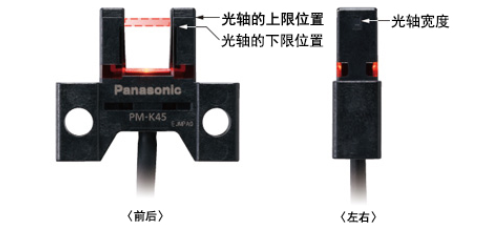

根據投光、受光標記輕松調整
可從前后?左右對光軸的上下位置進行確認??奢p松調整檢測物體的位置。
※照片為PM-K45。 |
大而清晰多角度動作指示燈
搭載投光時會自動打開的大型作業指示燈(橙色)。不僅可以進行從上方確認,還可從側面進行確認。

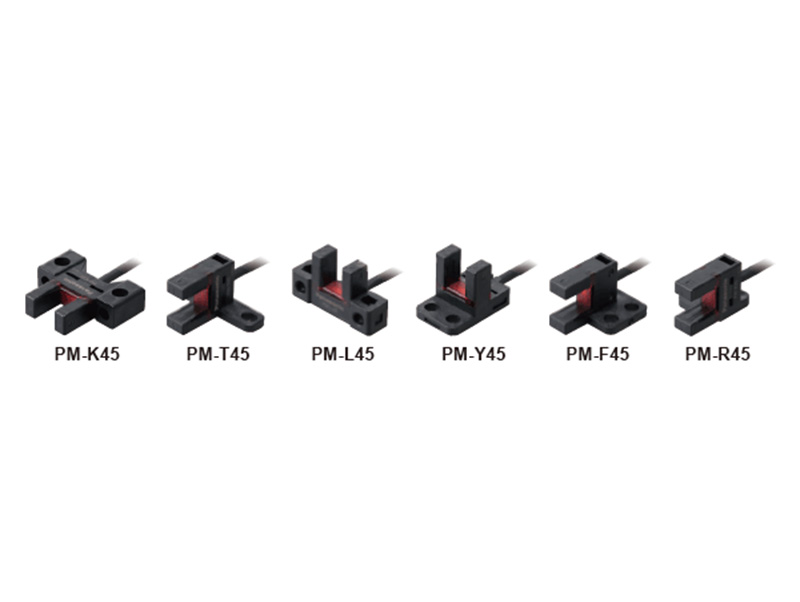

小巧緊湊
和公司以往產品安裝螺距相同,全部機種實現大幅省空間化。
而且還可輕松置換以往產品。
※截至2016年3月本公司調查
M3螺絲輕松安裝!
用M3螺絲固定住2個點,即可簡單進行安裝。
(M3螺絲?墊圈等請另外單獨準備。)
強烈的振動?沖擊
用樹脂將電纜和內部電路結合部位等應力集中位置覆蓋住,這一結構可有效降低因振動、沖擊造成的故障風險。
(注1): 型號名稱末尾帶"-C3"”的機種為3m電纜長度型。
連接用連接器(e-CON)推薦產品介紹
3M日本(株)制
適用連接器:37104-4080-G00 FL
詳情請參考、「3M? 小型?卡式連接器介紹」。

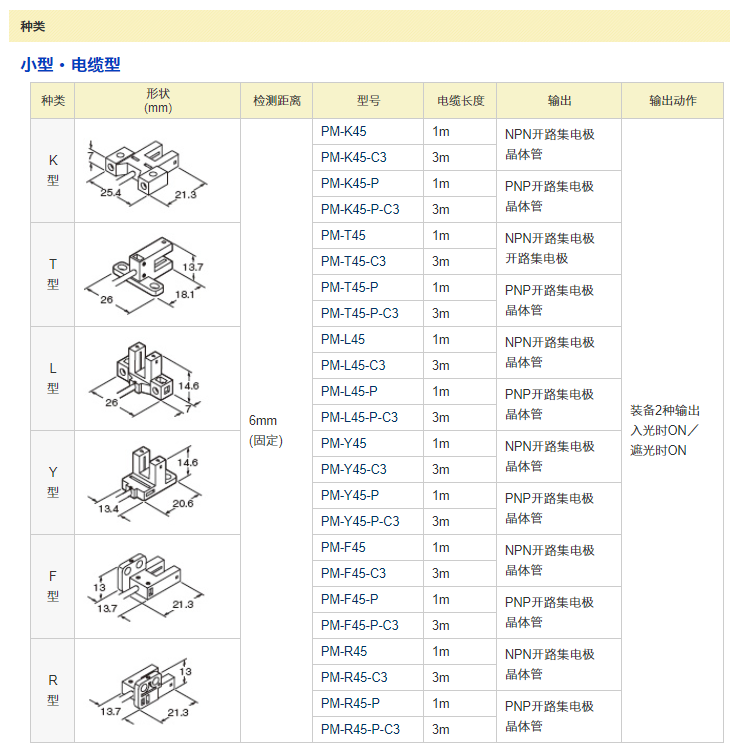

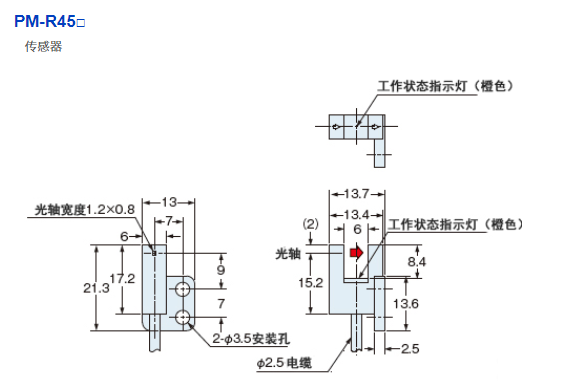

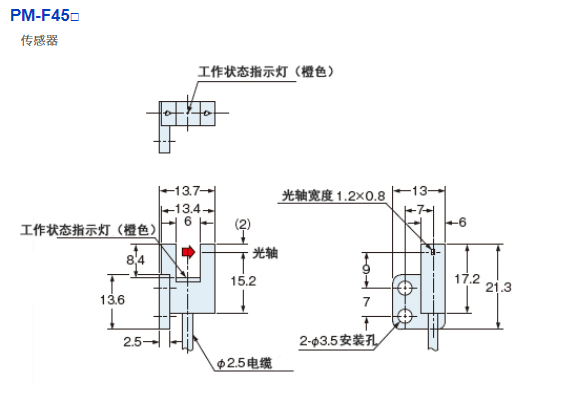

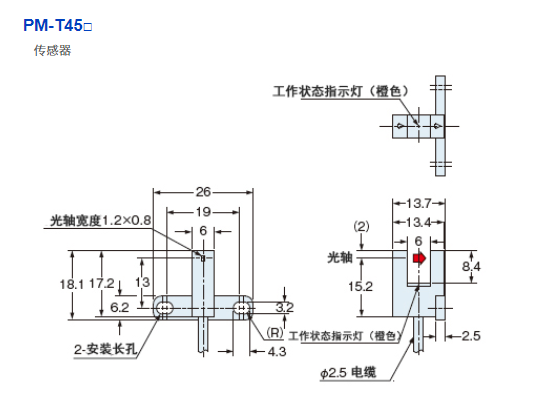

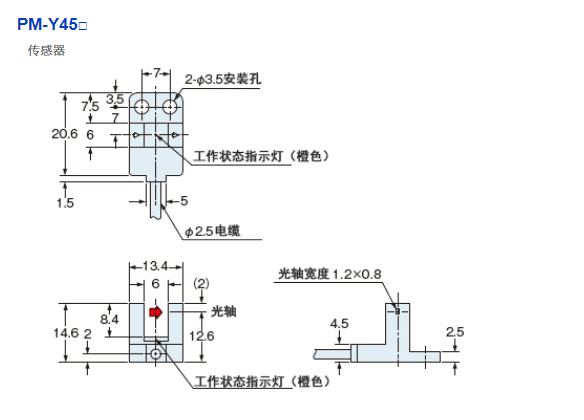

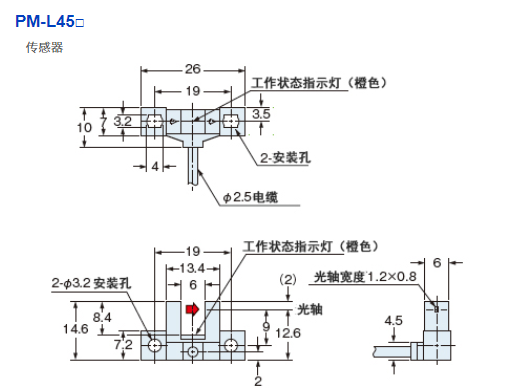

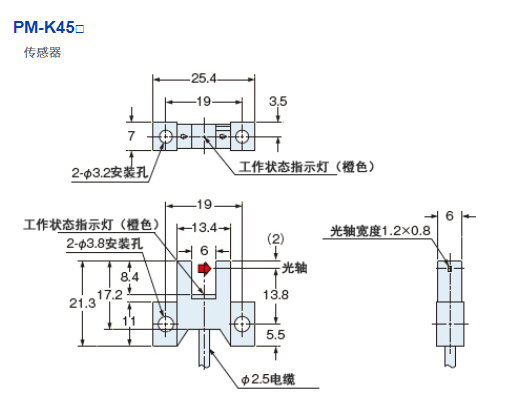

種類 | 小型?電纜型 | |||
3m電纜長度型 | ||||
型號 | NPN輸出 | PM-□45 | PM-□45-C3 | |
PNP輸出 | PM-□45-P | PM-□45-P-C3 | ||
符合CE標志指令 | EMC指令、RoHS指令 | |||
檢測距離 | 6mm(固定) | |||
最小檢測物體 | 0.8mm×1.2mm不透明體 | |||
應差(遲滯) | 0.05mm以下 | |||
重復精度 | 0.01mm以下 | |||
電源電壓 | 5V DC~24V DC±10% 脈動P-P10%以下 | |||
消耗電流 | 15mA以下 | |||
輸出 | <NPN輸出型> | |||
輸出動作 | 入光時ON/遮光時ON 裝備2種輸出 | |||
短路保護 | 裝備 | |||
反應時間 | 入光時:20μs以下、遮光時:80μs以下 | |||
工作狀態指示燈 | 橙色LED(入光時亮燈) | |||
污損度 | 3 | |||
耐 | 保護結造 | IP64(IEC) | ||
使用環境溫度 | -25℃~+55℃(注意不可結露、結冰)、存儲時:-30℃~+80℃ | |||
使用環境濕度 | 5%RH~85%RH、存儲時:5%RH~95%RH | |||
使用環境照明度 | 熒光燈光:受光面照明度1,000 ?x以下 | |||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |||
絕緣電阻 | 所有電源連接端子與外殼之間,20MΩ以上,基于DC250V的高阻表 | |||
耐振動 | 頻率10Hz~2,000Hz 雙振幅1.5mm(最大加速度196m/s2) XYZ各方向2小時 | |||
耐沖擊 | 加速度15,000m/s2(約1,500G) XYZ各方向3次 | |||
投光元件 | 紅外線LED(投光波峰波長:855nm、非調制式) | |||
材質 | 外殼:PBT、顯示罩:聚碳酸酯 | |||
電纜 | 0.09mm2 4芯 附帶橡膠絕緣電纜 PVC 1m | 0.09mm2 4芯 附帶橡膠絕緣電纜 PVC 3m | ||
延長電纜 | 0.3mm2以上的電纜,全長可延長到100m(注3) | |||
質量 | 本體重量:約10g、包裝重量:約15g | 本體重量:約30g、包裝重量:約35g |
(注1):無指定時的測量條件為使用環境溫度=+23℃。

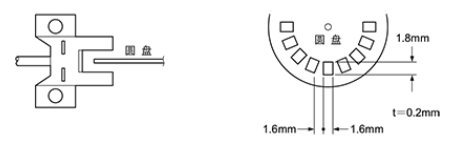

(注2):反應頻率是指使下圖中的圓盤旋轉時的數值。
(注3):延長電纜超過20m以上時,請確認傳感器附屬電纜一端的供應電壓在4.5V以上。
