機身雖小，卻在所有機型中標配
1.電源逆接保護電路
2.輸出逆接保護電路
3.輸出短路保護電路
通過以上電路的標準配備，大幅減少了因錯誤配線造成傳感器故障所導致的風險。
投光、受光部間距為6mm，留有余量
檢測部位的外形尺寸和本公司以往產品相同，通過將投光?受光部分厚度各減少0.5mm，可使投光?受光間隔擴大1mm。大大降低了檢測物體和檢測部位發生沖擊的危險性。
(單位 : mm)※照片為PM-K45。 |

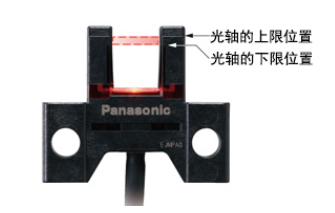

根據投光、受光標記輕松調整

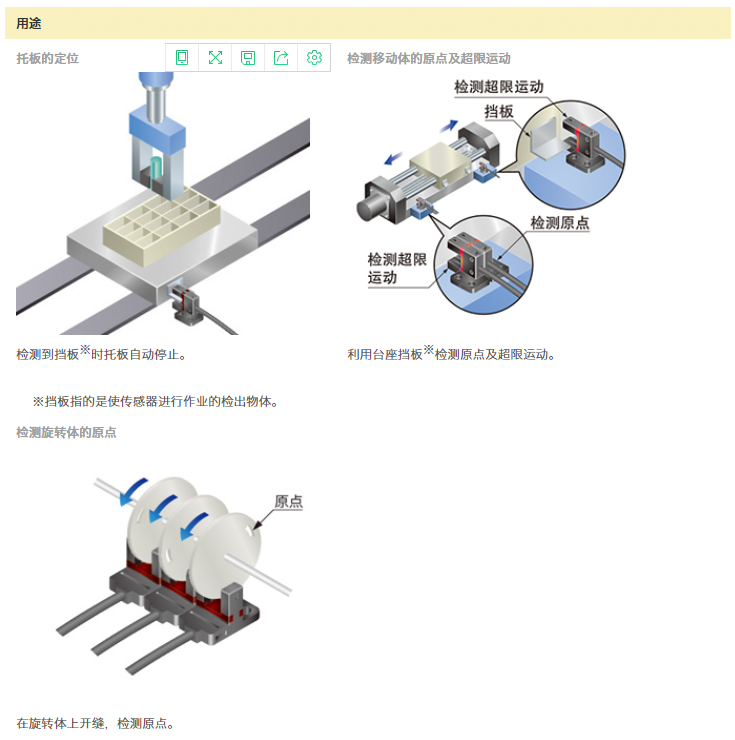

可從前后?左右對光軸的上下位置進行確認?？奢p松調整檢測物體的 ?檢測旋轉體的原點位置。
※照片為PM-K45。 |
大而清晰多角度動作指示燈
搭載投光時會自動打開的大型作業指示燈（橙色）。不僅可以進行從上方確認，還可從側面進行確認。
※截至2016年3月本公司調查
M3螺絲輕松安裝！
用M3螺絲固定住1個點或2個點，即可簡單進行安裝。
(M3螺絲?墊圈等請另外單獨準備。)

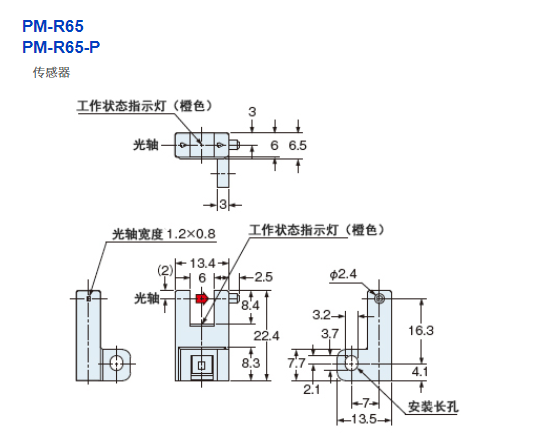

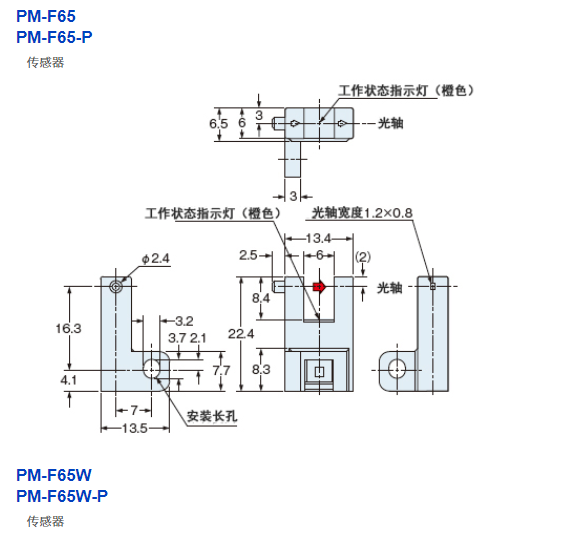

■ M3螺絲1點固定 : PM-F65、PM-R65
■ M3螺絲2點固定 : 除上述以外的其他機種
強烈的振動?沖擊
用樹脂將電纜和內部電路結合部位等應力集中位置覆蓋住，這一結構可有效降低因振動、沖擊造成的故障風險。

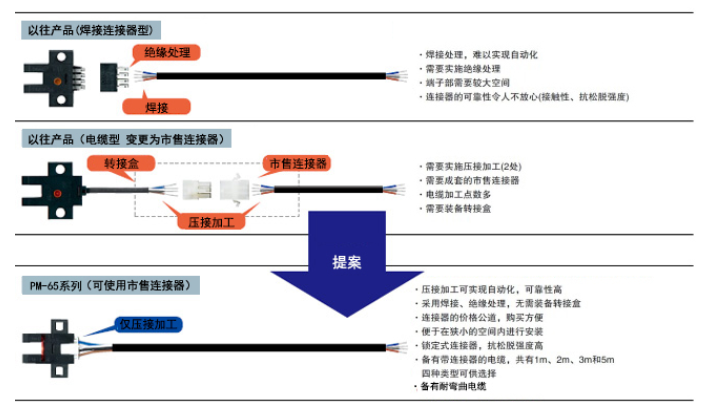

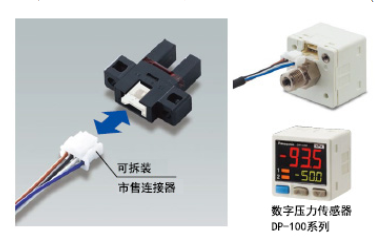

連接器連接型，省去了以往需要實施錫焊、絕緣處理等一切麻煩。
此外，連接器采用了數字壓力傳感器DP-100系列亦采用的通用型(市售)。
提高維護性和施工性，大幅降低總成本
由于使用市售的壓接式連接器，因此可大幅減少連接電纜的加工費用，從而降低成本。
種類 | 小型?連接器內置型 | |||
以往產品安裝用兼容型(注2) | ||||
型號 | NPN輸出 | PM-□65 | PM-□65W | |
PNP輸出 | PM-□65-P | PM-□65W-P | ||
符合CE標志指令 | EMC指令、RoHS指令 | |||
檢測距離 | 6mm(固定) | |||
最小檢測物體 | 0.8mm×1.2mm不透明體 | |||
應差（遲滯） | 0.05mm以下 | |||
重復精度 | 0.01mm以下 | |||
電源電壓 | 5V DC～24V DC±10% 脈動P-P10%以下 | |||
消耗電流 | 15mA以下 | |||
輸出 | <NPN輸出型> | |||
輸出動作 | 入光時ON／遮光時ON 裝備2種輸出 | |||
短路保護 | 裝備 | |||
反應時間 | 入光時：20μs以下、遮光時：80μs以下 | |||
工作狀態指示燈 | 橙色LED（入光時亮燈） | |||
污損度 | 3 | |||
耐 | 保護結造 | IP40(IEC) | ||
使用環境溫度 | -25℃～+55℃(注意不可結露、結冰)、存儲時：-30℃～+80℃ | |||
使用環境濕度 | 5%RH～85%RH、存儲時：5%RH～95%RH | |||
使用環境照明度 | 熒光燈光：受光面照明度1,000 ?x以下 | |||
耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |||
絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | |||
耐振動 | 頻率10Hz～2,000Hz 雙振幅1.5mm(最大加速度196m/s2) XYZ各方向2小時 | |||
耐沖擊 | 加速度15,000m/s2(約1,500G) XYZ各方向3次 | |||
投光元件 | 紅外線LED（投光波峰波長：855nm、非調制式） | |||
材質 | 外殼：PBT、顯示罩：聚碳酸酯 | |||
延長電纜 | 0.3mm2以上的電纜，全長可延長到100m(注4) | |||
重量 | 本體重量：約3g、包裝重量：約3g | |||
(注1)： 無指定時的測量條件為使用環境溫度＝＋23℃。

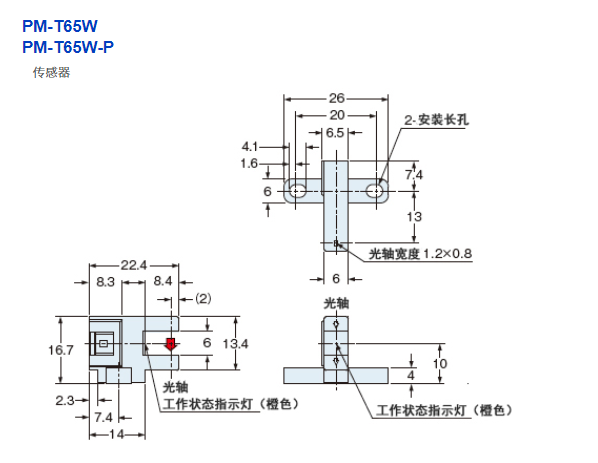

(注2)： PM-T65W和本公司原品PM-T64W/ PM-F54(P)/ PM-R54(P)安裝兼容。

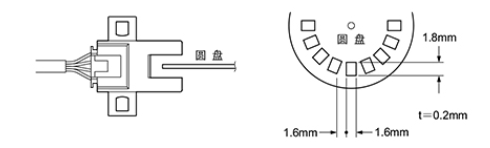

(注3)： 反應頻率是指使下圖中的圓盤旋轉時的數值。
(注4)：延長電纜超過20m以上時，請確認傳感器附屬電纜一端的供應電壓在4.5V以上。
