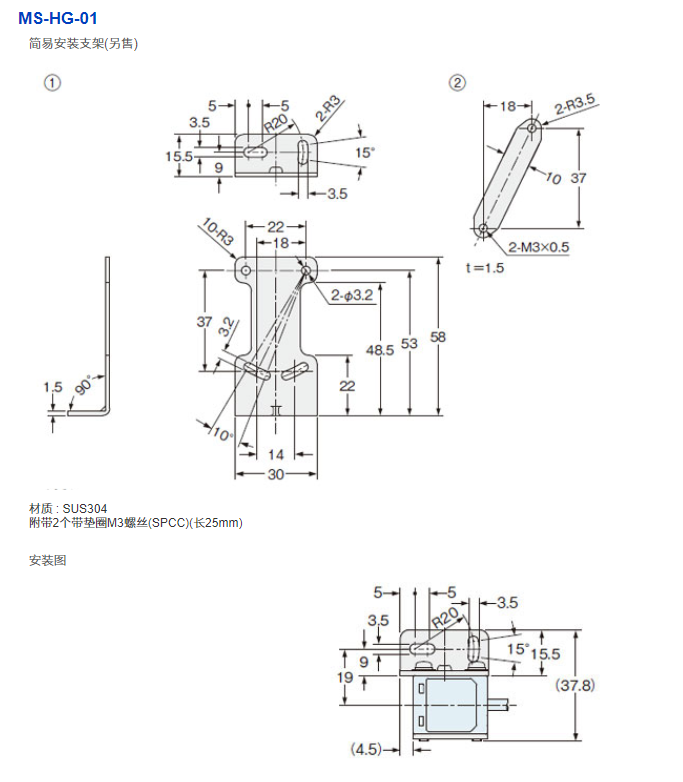

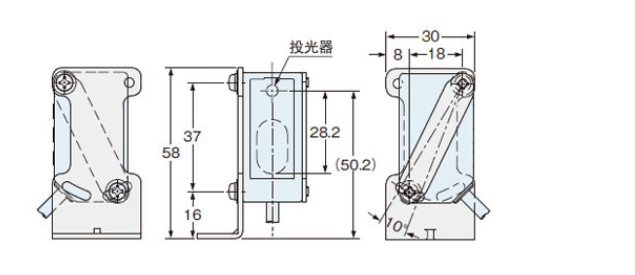

種類 | 測量中心距離200mm型 | 測量中心距離400mm型 | ||
型 | NPN | HG-C1200 | HG-C1400 | |
PNP | HG-C1200-P | HG-C1400-P | ||
符合規則及認證 | EMC適合指令、FDA規則、UL/c-UL認證(注6) | |||
測量中心距離 | 200mm | 400mm | ||
測量范圍 | ±80mm | ±200mm | ||
重復精度 | 200μm | 300μm(測量距離200~400mm) | ||
直線性 | ±0.2%F.S. | ±0.2%F.S.(測量距離200~400mm) | ||
溫度特性 | 0.03% F.S./℃ | |||
光源 | 紅色半導體激光 2級[JIS/IEC/GB/FDA(注2)] | |||
光束直徑 | 約?300μm | 約?500μm | ||
電源電壓 | 12~24V DC±10% 脈動P-P10%以下 | |||
消耗電流(注4) | 40mA以下(電源電壓24V DC時)、65mA以下(電源電壓12V DC時) | |||
控制輸出 | <NPN輸出型> | |||
輸出動作 | 入光時ON/非入光時ON 可切換 | |||
短路保護 | 配備(自動恢復) | |||
模擬輸出 | 模擬電壓輸出 | ?輸出范圍:0~5V(報警時:+5.2V) | ||
模擬電流輸出(注5) | ?輸出范圍:4~20mA(報警時:0mA) | |||
反應時間 | 1.5ms/5ms/10ms 可切換 | |||
外部輸入 | 〈NPN輸出型〉 | |||
污損度 | 2 | |||
使用標高 | 2,000m以下 | |||
耐 | 保護構造 | IP67(IEC) | ||
使用環境 | -10~+45℃(注意不可結露、結冰)、儲存時:-20~+60℃ | |||
使用環境 | 35%RH~85%RH、儲存時:35%RH~85%RH | |||
使用環境 | 白熾燈:受光面照度3,000 lx以下 | |||
耐振動 | 耐久10~55Hz(周期1分鐘) 雙振幅1.5mm XYZ各方向2小時 | |||
耐沖擊 | 耐久500m/s2(約50G) XYZ各方向3次 | |||
電纜 | 0.2mm2 5芯復合電纜,長2m | |||
延長電纜 | 0.3mm2以上電纜 最多延長至全長10m | |||
材質 | 本體外殼:壓鑄鋁 前罩:丙烯基 | |||
重量 | 本體重量:約35g(不含電纜),約85g(含電纜) |
(注1): 未指定測量條件時,使用條件如下:電源電壓:24V DC 環境溫度:+20℃ 響應時間:10ms、測量中心距離的模擬輸出值。對象物體:白色陶瓷。
(注2): 根據FDA規則中Laser Notice No.50(2007.6.24)規定,以FDA規則(21 CFR 1040.10以及1040.11)為基準。
(注3): 測量中心距離的大小。按照中心光強度的1/e2(約13.5%)定義。
如果定義區域外有漏光,并且檢測點范圍有高于檢測點本身的強反射,測定結果可能會受到影響。
(注4): 從2016年6月生產的產品開始進行規格變更。
2016年5月前生產的產品: 40mA以下(電源電壓24V DC時)、60mA以下(電源電壓12V DC時)
(注5): 從2016年6月生產的產品開始追加了模擬電流輸出功能。
(注6): 自2017年3月生產的產品開始符合UL/c-UL認證。
種類 | 測量中心距離30mm型 | 測量中心距離50mm型 | 測量中心距離100mm型 | |

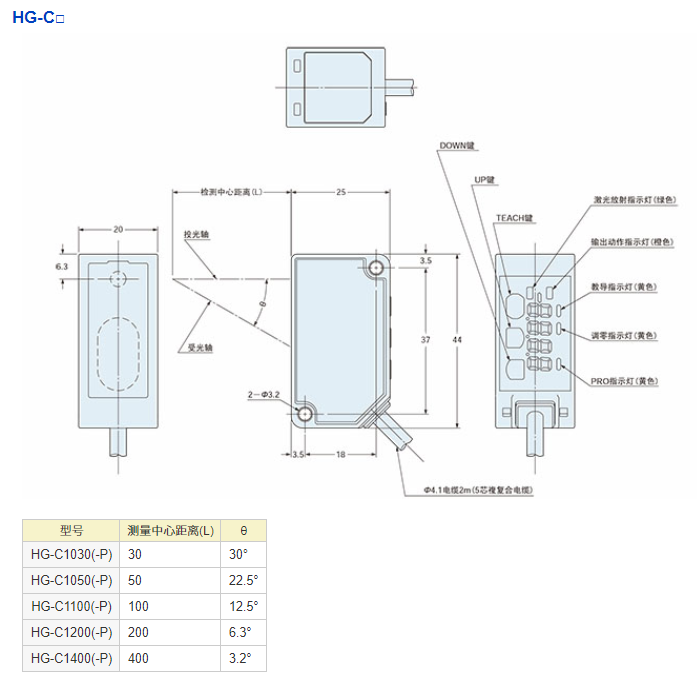

型 | NPN | HG-C1030 | HG-C1050 | HG-C1100 |
PNP | HG-C1030-P | HG-C1050-P | HG-C1100-P | |
符合規則及認證 | EMC適合指令、FDA規則、UL/c-UL認證(注6) | |||
測量中心距離 | 30mm | 50mm | 100mm | |
測量范圍 | ±5mm | ±15mm | ±35mm | |
重復精度 | 10μm | 30μm | 70μm | |
直線性 | ±0.1% F.S. | |||
溫度特性 | 0.03% F.S./℃ | |||
光源 | 紅色半導體激光 2級(JIS/IEC/GB)/Ⅱ級(FDA)(注2) | |||
光束直徑 | 約?50μm | 約?70μm | 約?120μm | |
電源電壓 | 12~24V DC±10% 脈動P-P10%以下 | |||
消耗電流(注4) | 40mA以下(電源電壓24V DC時)65mA以下(電源電壓12V DC時) | |||
控制輸出 | 〈NPN輸出型〉 | |||
輸出動作 | 入光時ON/非入光時ON 可切換 | |||
短路保護 | 配備(自動恢復) | |||
模擬輸出 | 模擬電壓輸出 | ?輸出范圍:0~5V(報警時:+5.2V) | ||
模擬電流輸出(注5) | ?輸出范圍:4~20mA(報警時:0mA) | |||
反應時間 | 1.5ms/5ms/10ms 可切換 | |||
外部輸入 | 〈NPN輸出型〉 | |||
污損度 | 2 | |||
使用標高 | 2,000m以下 | |||
耐環境性 | 保護構造 | IP67(IEC) | ||
使用環境 | -10~+45℃(注意不可結露、結冰)、存儲時20~+60℃ | |||
使用環境 | 35%RH~85%RH,存儲時:35%RH~85%RH | |||
使用環境 | 白熾燈:受光面照度3,000 lx以下 | |||
電纜 | 0.2mm2 5芯復合電纜,長2m | |||
材質 | 本體外殼:壓鑄鋁 前罩:丙烯基 | |||
重量 | 本體重量:約35g(不含電纜),約85g(含電纜) |
(注1): 未指定測量條件時,使用條件如下:電源電壓:24V DC 環境溫度:+20℃ 響應時間:10ms、測量中心距離的模擬輸出值。對象物體:白色陶瓷。
(注2): 根據FDA規則中Laser Notice No.50(2007.6.24)規定,以FDA規則(21 CFR 1040.10以及1040.11)為基準。
(注3): 測量中心距離的大小。按照中心光強度的1/e2(約13.5%)定義。
如果定義區域外有漏光,并且檢測點范圍有高于檢測點本身的強反射,測定結果可能會受到影響。
(注4): 從2016年6月生產的產品開始進行規格變更。
2016年5月前生產的產品: 40mA以下(電源電壓24V DC時)、60mA以下(電源電壓12V DC時)
(注5): 從2016年6月生產的產品開始追加了模擬電流輸出功能。
(注6): 自2017年3月生產的產品開始符合UL/c-UL認證。
種類 | 測量中心距離50mm型 | |||

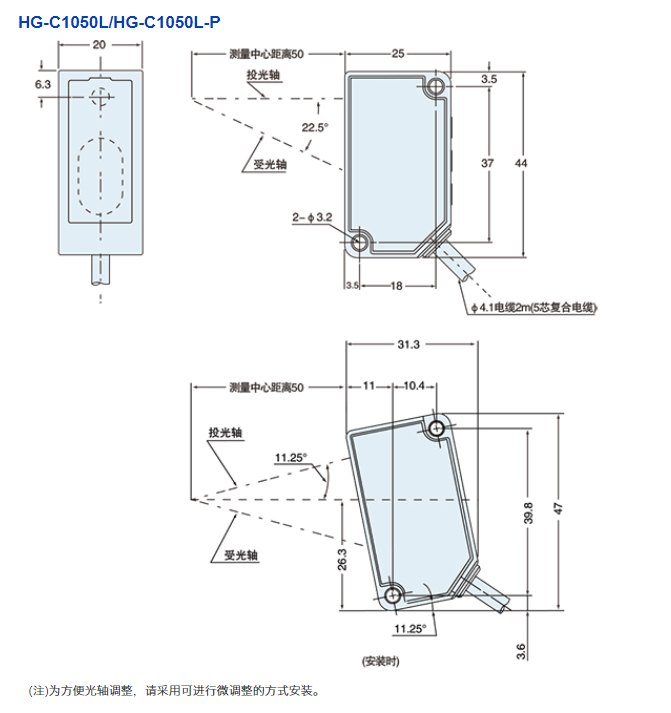

型 | NPN | HG-C1050L | ||
PNP | HG-C1050L-P | |||
符合規則及認證 | EMC適合指令、UL/c-UL認證(注4) | |||
測量中心距離 | 50mm | |||
測量范圍 | ±4mm | |||
重復精度 | 20μm | |||
直線性 | ±0.3% F.S. | |||
溫度特性 | 0.03% F.S./℃ | |||
光源 | 紅色半導體激光 1級(JIS/IEC/GB) | |||
光束直徑 | 約?150μm | |||
受光元件 | CMOS圖形傳感器 | |||
電源電壓 | 12V~24V DC±10% 脈動P-P10% | |||
消耗電流 | 40mA以下(電源電壓24V DC時)、60mA以下(電源電壓12V DC時) | |||
控制輸出 | 〈NPN輸出型〉 | |||
輸出動作 | 入光時ON/非入光時ON 可切換 | |||
短路保護 | 配備(自動恢復) | |||
模擬輸出 | 電壓 | ?輸出范圍:0V~5V(報警時:+5.2V) | ||
電流 | ?輸出范圍:4mA~20mA(報警時:0mA) | |||
反應時間 | 1.5ms/5ms/10ms 可切換 | |||
外部輸入 | 〈NPN輸出型〉 | |||
保護構造 | IP67(IEC) | |||
污染度 | 2 | |||
使用環境溫度 | -10℃~+45℃(注意不可結露、結冰)、存儲時:-20℃~+60℃ | |||
使用環境濕度 | 35%RH~85%RH、存儲時:35%RH~85%RH | |||
使用環境照度 | 白熾燈:受光面照度3,000 lx以下 | |||
使用標高 | 2,000m以下 | |||
電纜 | 0.2mm2 5芯復合電纜長2m | |||
材質 | 本體外殼:鋁鑄件 前面蓋板:丙烯基 | |||
重量 | 約35g(不含電纜)、約85g(含電纜) | |||
適用規格 | 符合EMC指令 |
(注1): 未指定測量條件時,使用條件如下:電源電壓:24V DC、環境溫度:+20℃、反應時間:10ms、測量中心 距離的模擬輸出值。對象物體:白色陶瓷。
(注2): 該值為測量中心距離上的值。按照中心光強度的1/e2(約13.5%)定義這些值。如果定義區域外有漏光,并且 檢測點范圍有高于檢測點本身的強反射,檢測結果可能會受到影響。
(注3): 測量中心距離的大小。按照中心光強度的1/e2(約13.5%)定義。
如果定義區域外有漏光,并且檢測點范圍有高于檢測點本身的強反射,測定結果可能會受到影響。
(注4): HL-C1050L(-P)自2017年3月生產的產品開始符合UL/c-UL認證。
