正面檢測

側面檢測

側面檢測

側面檢測

型
  號
  (注2)

入光時ON

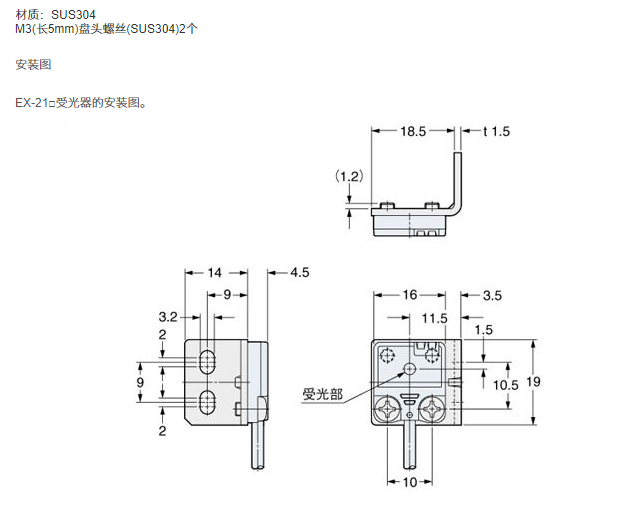

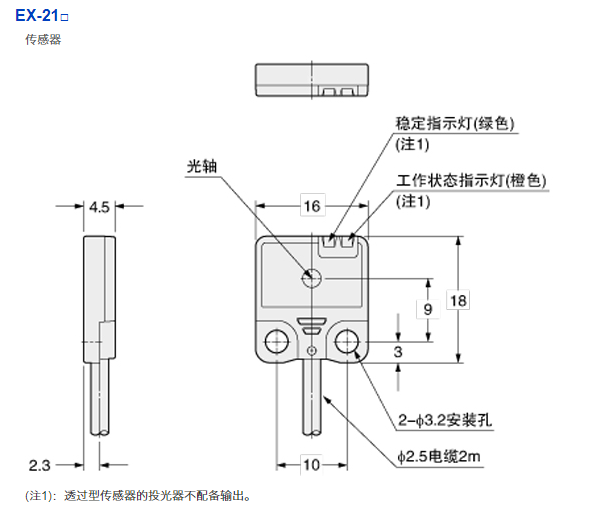

EX-21A(-PN)

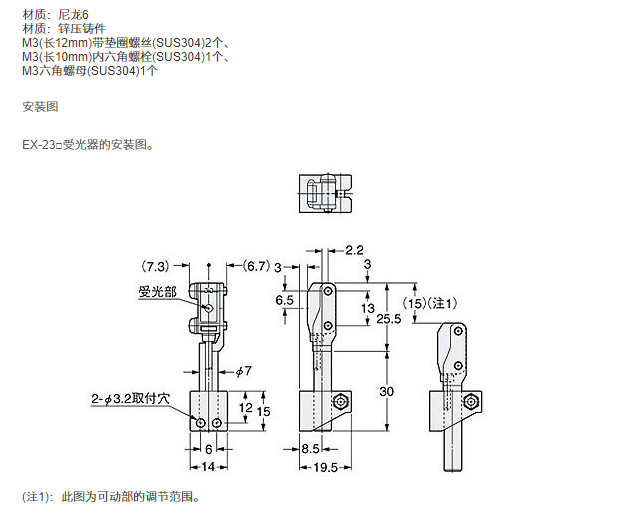

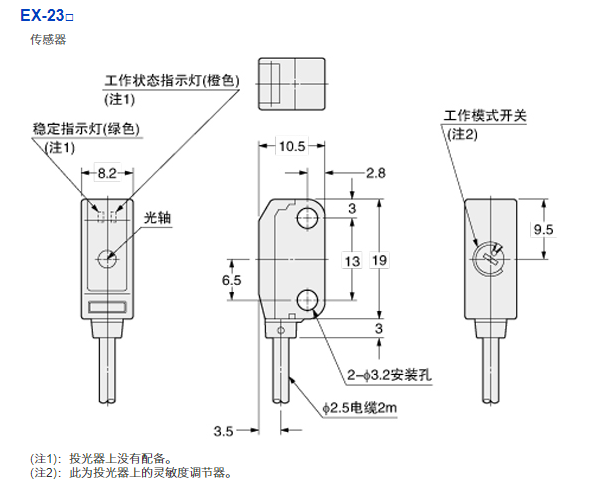

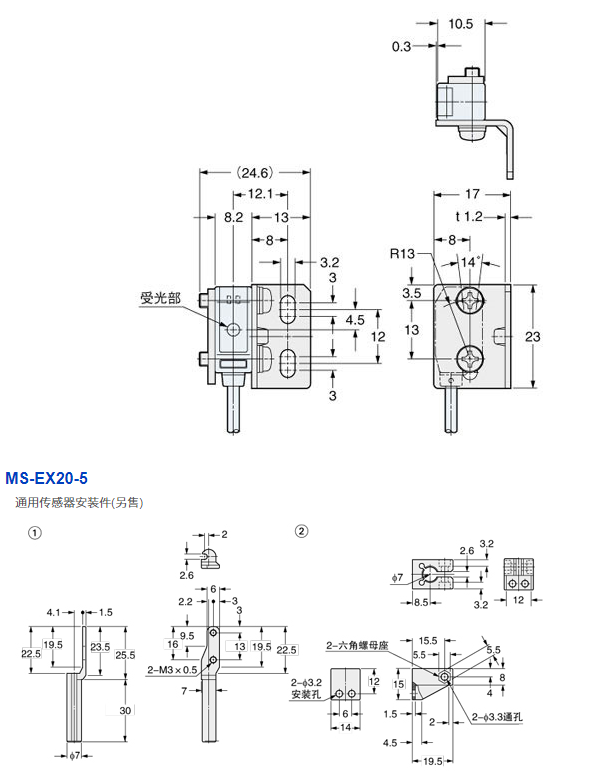

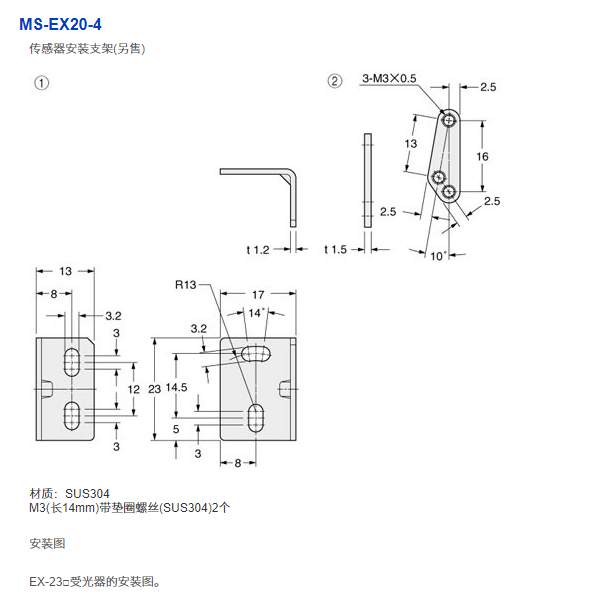

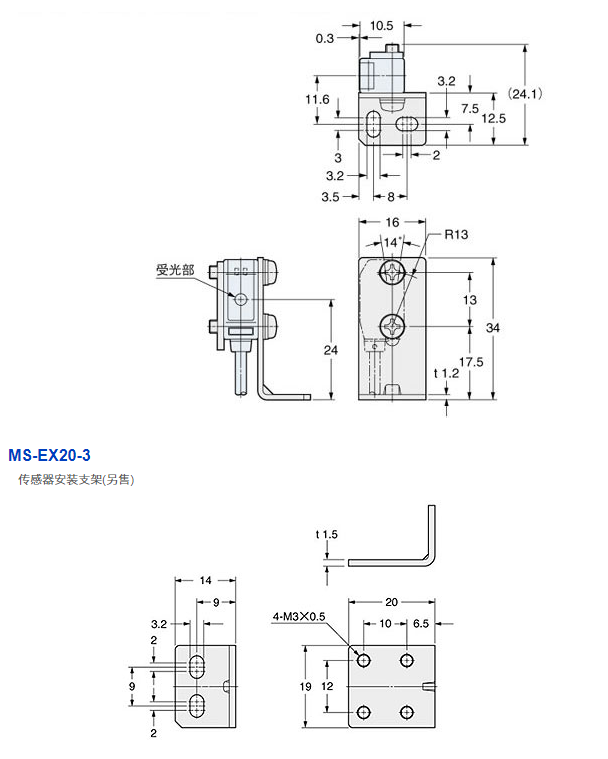

EX-23(-PN)
  (注3)

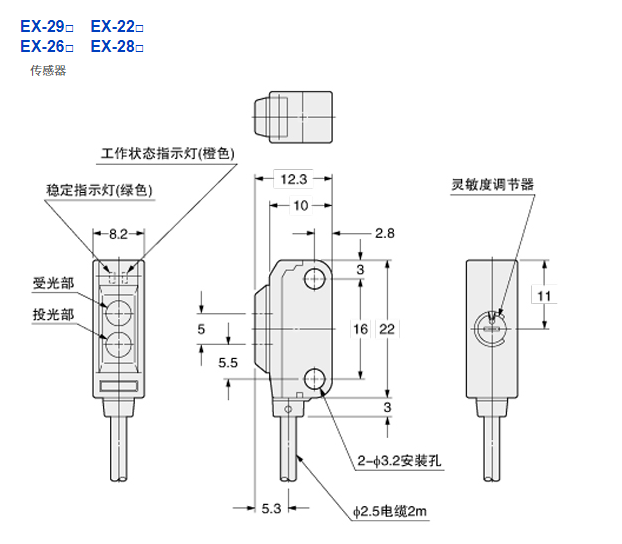

EX-29A(-PN)

EX-22A(-PN)

遮光時ON
  (非入光時ON)

EX-21B(-PN)

EX-29B(-PN)

EX-22B(-PN)

檢測距離

1m

2m

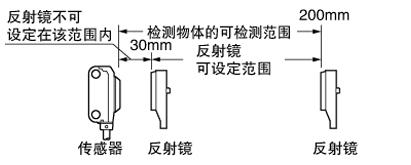

30?200mm
  (注4)

5?160mm
  (注5)
  (200×200mm
  白色無光澤紙)

檢測物體

最小檢測物體
  φ2.6mm不透明體
  (投光器和受光器之間設定距離:1m)

最小檢測物體
  φ3mm不透明體
  (投光器和受光器之間設定距離:2m)

φ15mm以上的不透明體、
  半透明體
  (注4)(注6)

不透明體、
  半透明體、
  透明體(注6)

應差

-

動作距離的15％以下
  [200×200mm 白色無光澤紙]

重復精度
  (垂直于
  檢測軸)

0.05mm以下

0.5mm以下

0.3mm以下

電源電壓

12?24V DC±10%　脈動P-P10%以下

消耗電流

投光器：10mA以下、
  受光器：10mA以下

13mA以下

輸出

<NPN輸出型>
  NPN開路集電極晶體管
  ?最大流入電流：50mA
  ?外加電壓：30V DC以下(輸出和0V之間)
  ?剩余電壓：2V以下(流入電流為50mA時)
  　　　　　　1V以下(流入電流為16mA時)
  <PNP輸出型>
  PNP開路集電極晶體管
  ?最大流出電流：50mA
  ?外加電壓：30V DC以下(輸出和+V之間)
  ?剩余電壓：2V以下(源電流為50mA時)
  　　　　　　1V以下(源電流為16mA時)

短路
  保護

配備

反應時間

0.5ms以下

工作狀態指示燈

橙色LED(輸出ON時亮起)(透過型：位于受光器上)

穩定指示燈

綠色LED(穩定入光時、穩定遮光時亮起)
  位于受光器上

綠色LED(穩定入光時、穩定非入光時亮起)

靈敏度調節器

-

持續可變調節器
  位于投光器上

配備持續可變調節器

工作模式
  開關

-

位于受光器上

-

環
  境
  性
  能

保護構造

IP67(IEC)、防滲漏型

使用環境
  溫度

-25?+55℃(注意不可結露、結冰)、存儲時：-30?+70℃

使用環境
  濕度

35?85%RH、存儲時：35?85%RH

使用環境
  照度

白熾燈：受光面照明度3,000lx以下

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率10～500Hz　雙振幅3mm(MAX.20G)　X,Y和Z方向各2小時

耐沖擊

加速度500m/s2(約50G)　XYZ方向各3次

投光元件

紅色LED(調制式)

投光
  波峰
  波長

640nm

650nm

680nm

680nm

材質

外殼：聚芳酯，透鏡：聚芳酯

電纜

0.1mm2 3芯(透過型投光器：2芯)橡皮電纜，長2m

電纜延長

0.3mm2以上的電纜全長可延長至50m(透過型：投光器和受光器各1根)

重量

本體重量：投光器和受光器各約20g、
  包裝重量：約50g

本體重量：約20g、
  包裝重量：約30g

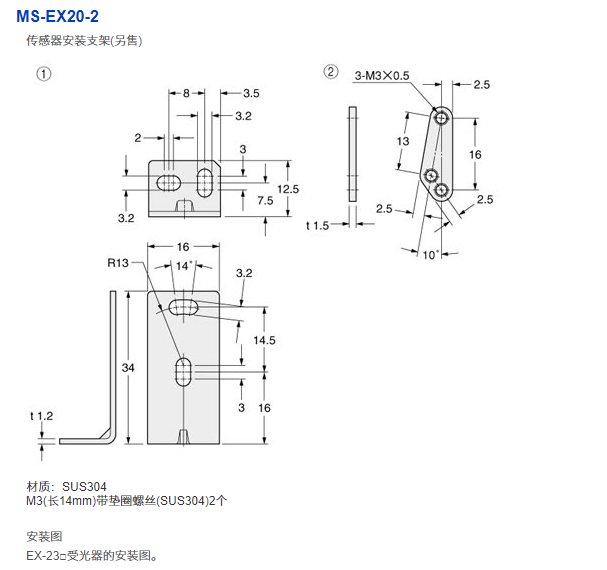

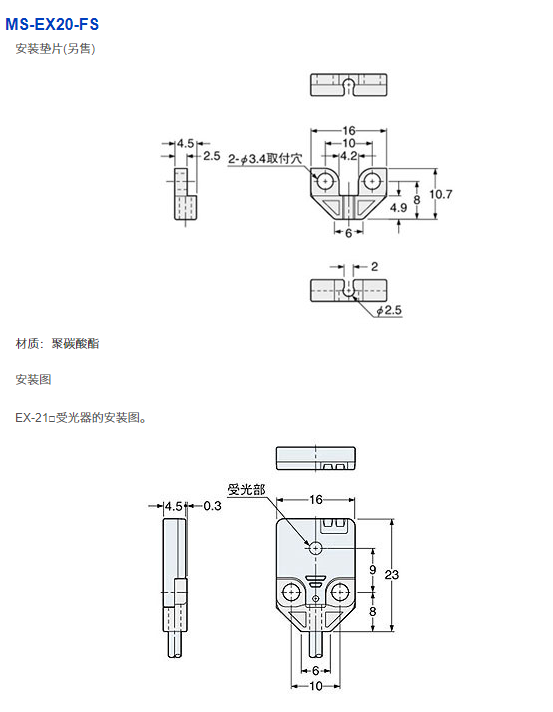

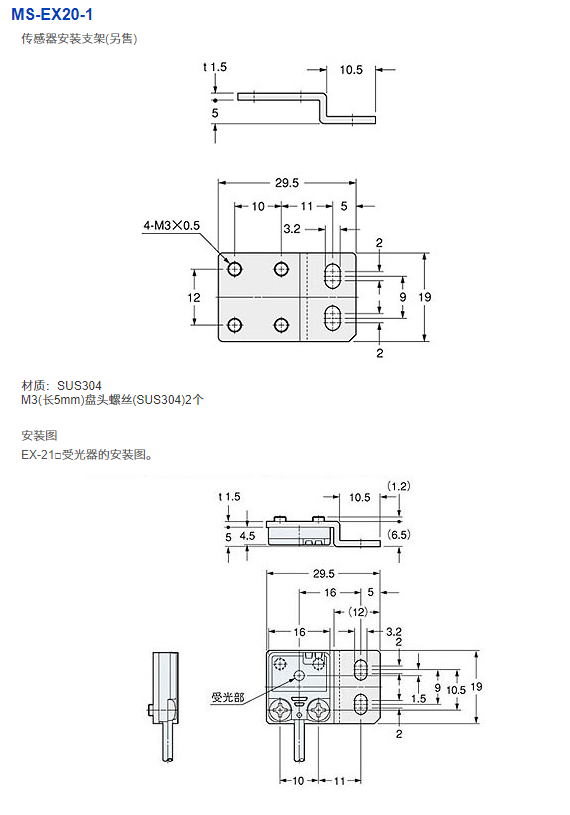

附件

-

調整螺絲刀：1把

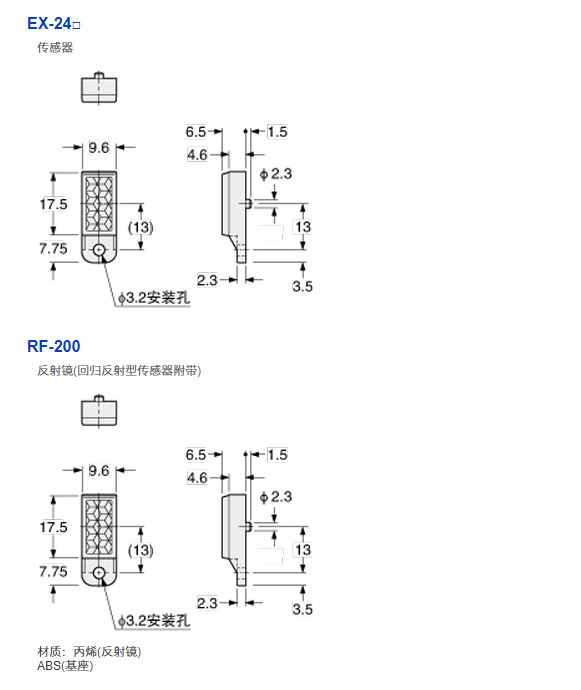

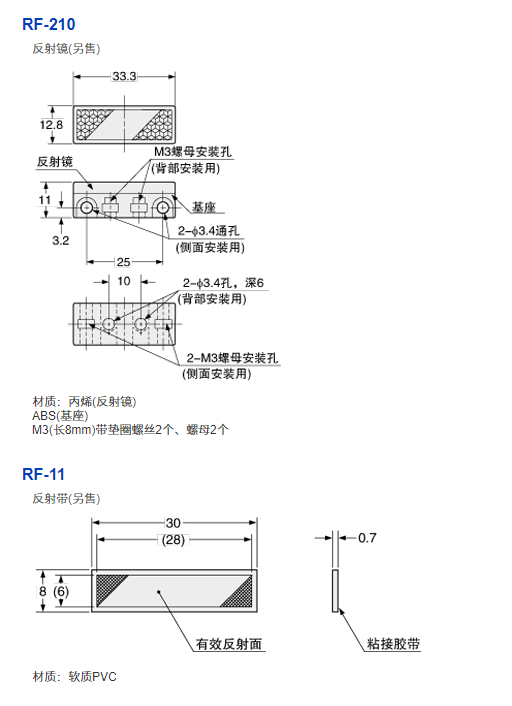

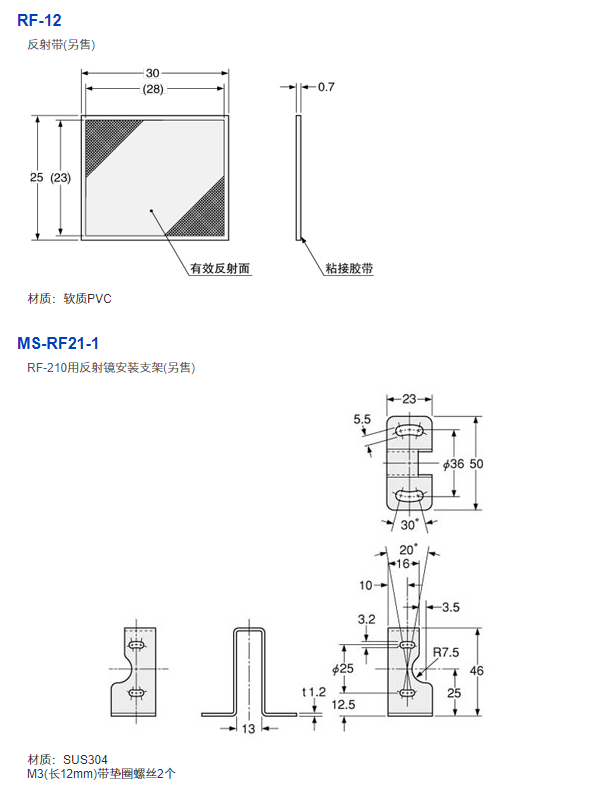

RF-200(反射鏡))：1個
  調整螺絲刀：1把

調整螺絲刀：1把

擴散光型

小光點型

長距離光點型

正面檢測

側面檢測

側面檢測

型
  號
  (注2)

入光時ON

EX-24A(-PN)

EX-26A(-PN)

EX-28A(-PN)

遮光時ON
  (非入光時ON)

EX-24B(-PN)

EX-26B(-PN)

EX-28B(-PN)

檢測距離

2?25mm
  (中心10mm)
  (50×50mm
  白色無光澤紙)

6?14mm(中心10mm)
  (50×50mm
  白色無光澤紙、設定距離為10mm時, 光點直徑為φ1mm)

45?115mm
  (100×100mm 白色無光澤紙、設定距離為80mm時, 光點直徑為φ5mm)

檢測物體

最小檢測物體
  φ0.1mm銅線
  (設定距離：10mm)

最小檢測物體
  φ0.1mm銅線
  (設定距離：10mm)

不透明體、
  半透明體、
  透明體(注3)
  (設定距離為80mm時、
  最小檢測物體
  φ1mm銅線)

應差

動作距離的15％以下
  [50×50mm(EX-28□為100×100mm)使用白色無光澤紙]

重復精度
  (垂直于檢測軸)

0.1mm以下
  (設定距離：10mm)

0.05mm以下
  (設定距離：10mm)

0.3mm以下

電源電壓

12?24V DC±10%　脈動P-P10%以下

消耗電流

13mA以下

15mA以下

輸出

<NPN輸出型>
  NPN開路集電極晶體管
  ?最大流入電流：50mA
  ?外加電壓：30V DC以下(輸出和0V之間)
  ?剩余電壓：2V以下(流入電流為50mA時)
  　　　　　　　1V以下(流入電流為16mA時)
  <PNP輸出型>
  PNP開路集電極晶體管
  ?最大流出電流：50mA
  ?外加電壓：30V DC以下(輸出和+V之間)
  ?剩余電壓：2V以下(源電流為50mA時)
  　　　　　　　1V以下(源電流為16mA時)

短路保護

配備

反應時間

0.5ms以下

工作狀態指示燈

橙色LED(輸出ON時亮起)

穩定指示燈

綠色LED(穩定入光時、穩定非入光時亮起)

靈敏度調節器

-

配備持續可變調節器

工作模式
  開關

-

環
  境
  性
  能

保護構造

IP67(IEC)、防滲漏型

使用環境
  溫度

-25?+55℃(注意不可結露、結冰)、存儲時：-30?+70℃

使用環境
  濕度

35?85%RH、存儲時：35?85%RH

使用環境
  照明度

白熾燈：受光面照明度3,000lx以下

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

耐頻率10～500Hz　雙振幅3mm(MAX.20G)　X,Y和Z方向各2小時

耐沖擊

加速度500m/s2(約50G)　X,Y和Z方向各3次

投光元件

紅色LED(調制式)

發光
  波峰
  波長

680nm

650nm

650nm

材質

外殼：聚芳酯，透鏡：聚芳酯

電纜

0.1mm23芯(透過型投光器：2芯)橡皮電纜，長2m

電纜延長

0.3mm2以上的電纜全長可延長至50m

重量

本體重量：約20g、包裝重量：約30g

附件

-

調整螺絲刀：1把
