電纜套件

電纜套件

型號

NPN輸出

FX-101-CC2

FX-101

FX-102-CC2

FX-102

PNP輸出

FX-101P-CC2

FX-101P

FX-102P-CC2

FX-102P

電源電壓

12～24Ｖ DC±10％　脈動P-P10％以下

消費電力

通常時：720mW以下(電源電壓24V時，消耗電流30mA以下)
  ECO模式時：600mW以下(電源電壓24V時，消耗電流25mA以下)

輸出

  NPN開路集電極晶體管
  ?最大流入電流：100mA
  ?外加電壓：30V DC以下(輸出和0V之間)
  ?剩余電壓：1.5V以下(流入電流為100mA時)

  < PNP輸出型>
  PNP開路集電極晶體管
  ?最大源電流：100mA
  ?外加電壓：30V DC以下(輸出和+V之間)
  ?剩余電壓：1.5V以下(源電流為100mA時)

輸出動作

可用SET模式切換入光時ON/非入光時ON

短路保護

配備

外部輸入

  NPN無觸點輸入
  ?信號條件
  High：+8V?+V DC或斷開
  Low：0?+2V DC(源電流0.5mA以下)
  ?輸入阻抗：約10kΩ


  PNP無觸點輸入
  ?信號條件
  High：+4V?+V DC(流入電流0.5～3mA)
  Low：0?+0.6V DC或斷開
  ?輸入阻抗：約10kΩ

反應時間

投光頻率0：250μs以下(出廠狀態)
  投光頻率1：450μs以下
  投光頻率2：500μs以下
  投光頻率3：600μs以下

投光頻率1：2.5ms以下(出廠狀態)
  投光頻率2：2.8ms以下
  投光頻率3：3.2ms以下
  投光頻率4：5.0ms以下

靈敏度設定方法

2點教導/限定教導/全自動教導

工作狀態指示燈

橙色LED(輸出ON時亮起)

數值顯示

4位(綠色)+4位(紅色)LCD顯示

設定靈敏度微調功能

配備

定時器功能

接通延遲定時器/斷開延遲定時器　可調節有效或無效
  [定時器時間：1ms、5ms、10ms、20ms、40ms、50ms、100ms、500ms、1,000ms]

投光量可調節功能

3個等級＋自動設定(從2007年12月生產的部分起)

防干擾功能

裝備　投光頻率切換式(注2)
  (投光頻率1、2、3中的功能)

裝備　光頻率切換式(注2)
  (投光頻率1、2、3、4中的功能)

環
  境
  性
  能

使用環境溫度

-10?+55℃(4?7臺貼近安裝時：-10?+50℃、8?16臺貼近安裝時：-10?+45℃)
  (注意不可結露、結冰)
  存儲時：-20?+70℃

使用環境濕度

35～85%RH、存儲時：35～85%RH

使用環境照明度

白熾燈：受光面照明度3,000Rx以下

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間(注3)

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基DC250V的高阻表(注3)

耐振動

頻率10～150Hz　雙振幅0.75mm　X,Y和Z方向各2小時

耐沖擊

加速度98m/s2(約10G)　X,Y和Z方向各5次

投光元件(調制式)

紅色LED(投光波峰波長：643nm)

材質

外殼保護罩：聚碳酸酯，按鍵開關：聚碳酸酯
  光纖鎖桿：PBT

連接方式

連接器連接式(注4)

配線長度

0.3mm2以上的電纜全長可延長至100m

質量

本體重量：約15g
  包裝重量：約75g

本體重量：約15g
  包裝重量：約35g

本體重量：約15g
  包裝重量：約75g

本體重量：約15g
  包裝重量：約35g

附件

FC-FX-1
  (保護罩)：1個(注5)

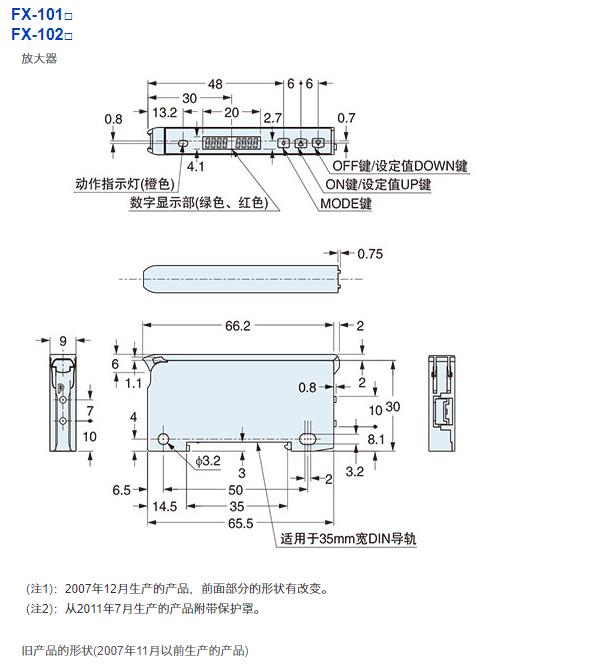

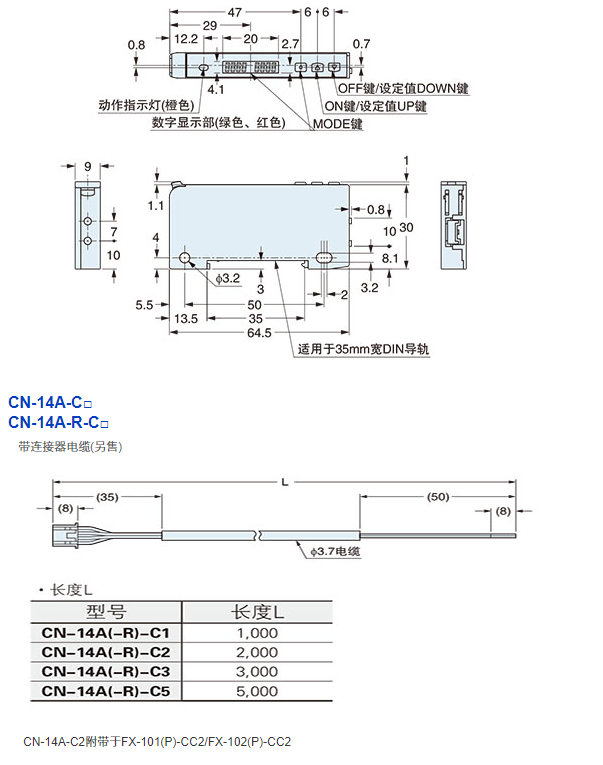

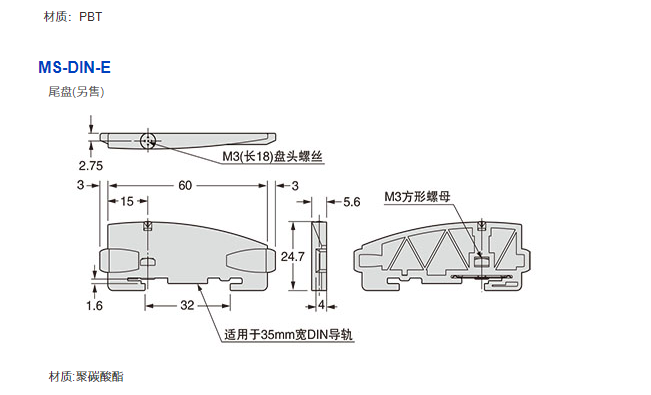

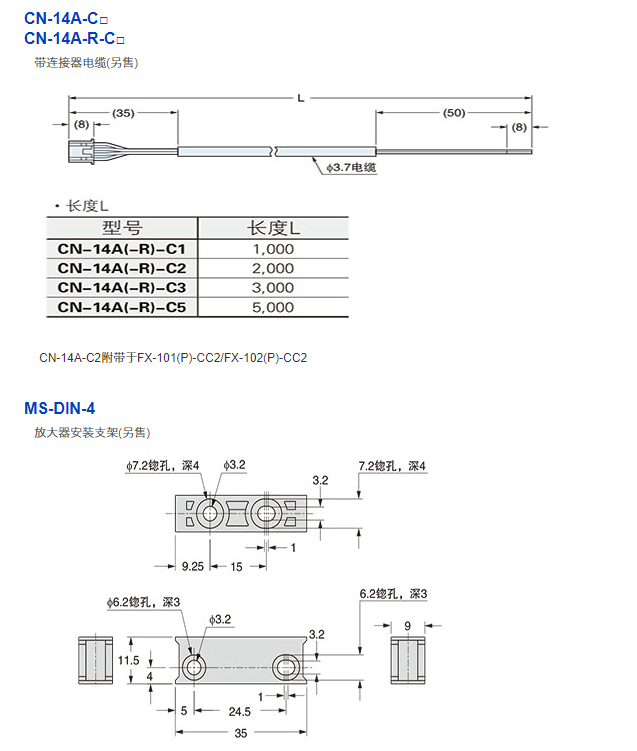

  CN-14A-C2
  (帶連接器電纜，長2m)：1根

FC-FX-1
  (保護罩)：1個(注5)

FC-FX-1
  (保護罩)：1個(注5)
  CN-14A-C2
  (帶連接器電纜，長22m)：1根

FC-FX-1
  (保護罩)：1(注5)
