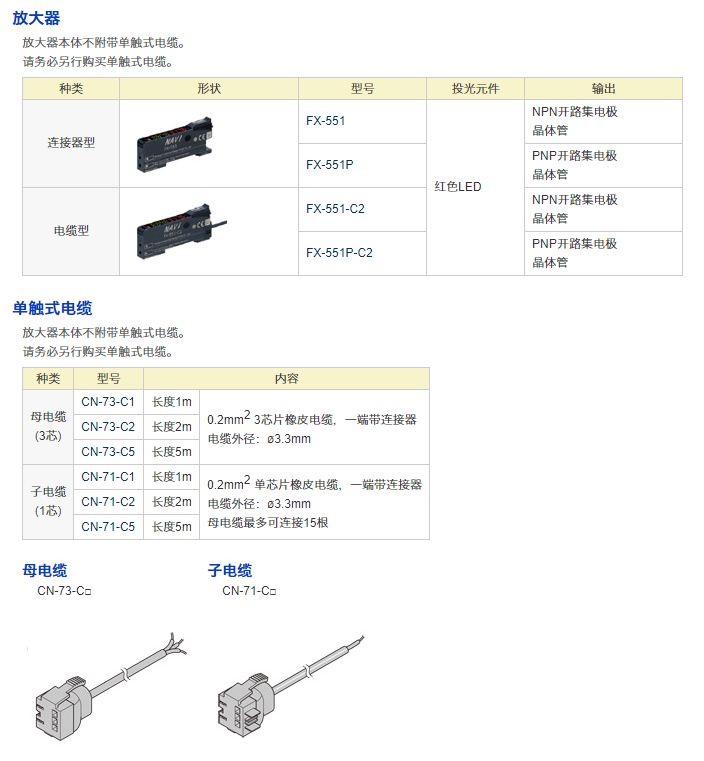

型號

NPN輸出

FX-551

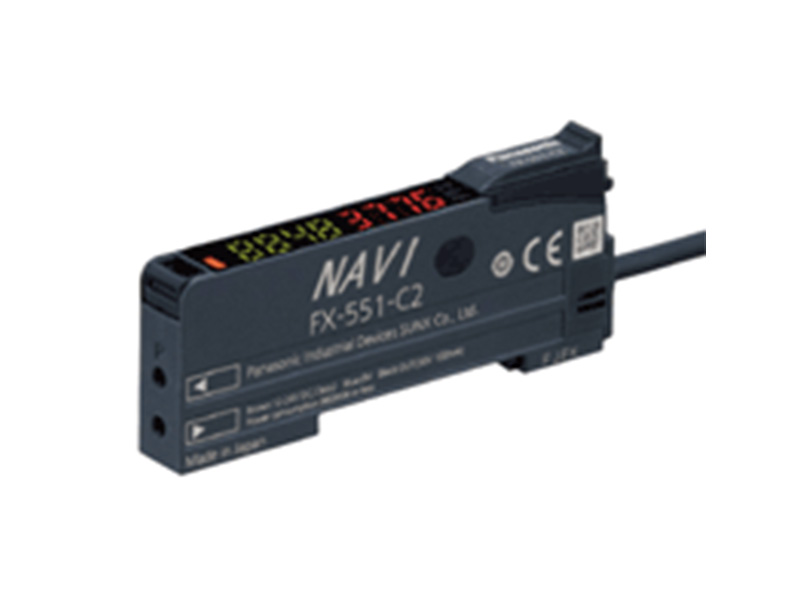

FX-551-C2

PNP輸出

FX-551P

FX-551P-C2

符合CE標準

EMC指令、RoHS指令

電源電壓

12V DC～24V DC+10-15% 脈動P-P10%以下

消耗電力

通常時：960mW以下(電源電壓24V時 消耗電流40mA以下)
  ECO模式時：680mW以下(電源電壓24V時 消耗電流28mA以下)

輸出

<NPN輸出型>
  NPN開路集電極晶體管
  ?最大流入電流 : 100mA
  ?外加電壓 : 30V DC以下(輸出和0V之間)
  ?剩余電壓 : 2V以下(注2)(最大流入電流)

  <PNP輸出型>
  PNP開路集電極晶體管
  ?最大流出電流 : 100mA
  ?外加電壓 : 30V DC以下(輸出和+V之間)
  ?剩余電壓 : 2V以下(注2)(最大流出電流)

輸出動作

可用L/D模式切換入光時ON或非入光時ON

短路保護

裝備

響應時間

FAST : 60μs以下、STD : 250μs以下、LONG : 2ms以下、U-LG : 4ms以下、HYPR : 24ms以下　切換式

靈敏度設定方法

2點教導/限定教導/全自動教導/手動調節

受光感度設定

配備、4級

入光量顯示范圍

FAST/STD：0～4,000、LONG：0～8,000、U-LG/HYPR：0～9,999

定時器功能

OFF延遲定時器/ON延遲定時器/單觸式定時器、有效/無效切換式、定時器時間可變

定時器時間

定時器范圍"ms" : 約1～9,999ms、約1ms為單位/定時器范圍"sec." : 約1～32s、約1s為單位/
  定時器范圍"1/10ms" : 約0.1～999.9ms、約0.1ms為單位(注3)

防干擾功能(注4)

配備(最大4臺)。各設定響應時間不同。
  F-1 : 0.8ms以下 / F-2 : 0.9ms以下 / F-3 : 1.0ms以下 / F-4 : 1.7ms以下

保護構造

IP40(IEC)

使用環境溫度

-10～+55℃ (安裝4～7臺時 : -10～+50℃、安裝8～16臺時 : -10～+45℃)
  (但無結露和結冰)、保存時 : -20～+70℃

投光元件(調制式)

紅色LED(投光波峰波長：660nm)

材質

本體外殼、防護罩：聚碳酸酯、按鈕：聚甲醛樹脂

電纜

-

0.2mm2 3芯橡皮電纜，長2m

電纜延長

-

0.3mm2以上的電纜，全長可延長至100m
  (電源電壓為12V DC以上)

質量

本體重量 : 約15g、包裝重量 : 約55g

本體重量 : 約55g、包裝重量 : 約90g
